বাড়ি /পণ্য/সাধারণ মোড চোক/ইএমআই দমনের জন্য 800Ω @ 100MHz প্রতিবন্ধকতা, সীসা মুক্ত এবং কমপ্যাক্ট ডিজাইনের সাথে ওয়্যার রান সাধারণ মোড শক

ইএমআই দমনের জন্য 800Ω @ 100MHz প্রতিবন্ধকতা, সীসা মুক্ত এবং কমপ্যাক্ট ডিজাইনের সাথে ওয়্যার রান সাধারণ মোড শক

5000
MOQ

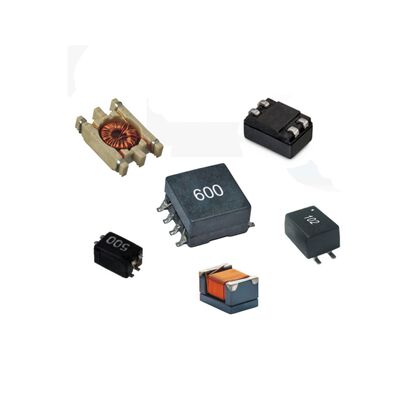

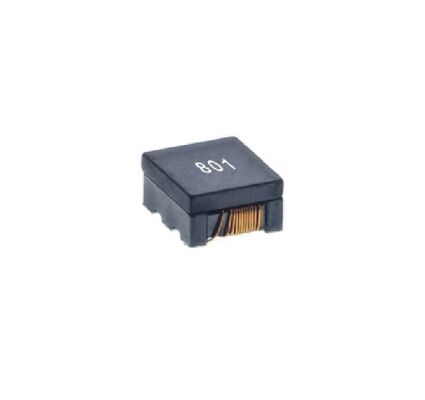

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

800Ω @100MHz সাধারণ মোড শক

,

সীসা মুক্ত তারের ক্ষত দম বন্ধ করা

,

কমপ্যাক্ট ইএমআই দমন উপাদান
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: SF1008F-3W-801Y
নথি: SF1008F-3W-801Y_.pdf
প্রদান
ডেলিভারি সময়: 2~8 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
ইএমআই দমনের জন্য উচ্চ-কার্যকারিতা ওয়্যার রান সাধারণ মোড ফিল্টার
উচ্চ গতির ডেটা এবং বিদ্যুৎ লাইনগুলিতে কার্যকর ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) দমনের জন্য ডিজাইন করা হয়েছে, SF1008F-3W-801Yতারের ঘা ঘা100MHz এ উচ্চ সাধারণ মোড প্রতিবন্ধকতা প্রদান করে, চমৎকার গোলমাল দমন কর্মক্ষমতা নিশ্চিত করে।সাধারণ মোড ফিল্টার, এটি স্পেস-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ।ইএমআই দমন উপাদান১০০% সীসা মুক্ত, হালোজেন মুক্ত, এবং RoHS মেনে চলে, কঠোর পরিবেশগত মান পূরণ করে।এটি চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে.
মূল বৈশিষ্ট্যাবলী
প্যারামিটার মূল্য
সাধারণ মোড প্রতিবন্ধকতা @100MHz 800Ω ±25%
নামমাত্র ভোল্টেজ (সর্বোচ্চ) ২০ ভোল্ট
নামমাত্র বর্তমান (সর্বোচ্চ) 0.১৫এ
ডিসি প্রতিরোধ (ডিসিআর) (সর্বোচ্চ) 1.6Ω
আইসোলেশন প্রতিরোধ ক্ষমতা (মিনিট) 10MΩ
অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে +125°C
পণ্যের বৈশিষ্ট্য
  • শক্তিশালী পারফরম্যান্সের জন্য তারের ঘা নির্মাণ
  • ১০০% সীসা মুক্ত, হ্যালোজেন মুক্ত, এবং RoHS সম্মত
  • ছোট আকার এবং কম প্রোফাইল নকশা
  • স্ব-তাপমাত্রা বৃদ্ধি সহ বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা
  • কার্যকর ইএমআই দমনের জন্য উচ্চ সাধারণ মোড প্রতিবন্ধকতা
অ্যাপ্লিকেশন
  • উচ্চ গতির ডিফারেনশিয়াল ডেটা লাইনে গোলমাল ফিল্টারিং (ইউএসবি, এইচডিএমআই, এলভিডিএস)
  • কম্প্যাক্ট ইলেকট্রনিক ডিভাইস এবং মডিউলগুলিতে পাওয়ার লাইন ইএমআই দমন
  • যোগাযোগ সরঞ্জাম এবং নেটওয়ার্কিং ডিভাইস
  • কঠোর EMC সম্মতি প্রয়োজন ভোক্তা ইলেকট্রনিক্স
  • অটোমোটিভ ইনফোটেইনমেন্ট এবং কন্ট্রোল সিস্টেম
প্রায়শই জিজ্ঞাসিত প্রশ্ন
অন্যান্য ধরণের তুলনায় একটি তারের ঘূর্ণায়মান সাধারণ মোড ফিল্টারের প্রধান সুবিধা কী?
ওয়্যার রান নির্মাণ সাধারণত মাল্টিলেয়ার চিপ টাইপের তুলনায় উচ্চতর সাধারণ মোড প্রতিবন্ধকতা এবং ভাল উচ্চ ফ্রিকোয়েন্সি কর্মক্ষমতা অনুমতি দেয়,সমালোচনামূলক সংকেত অখণ্ডতা অ্যাপ্লিকেশনগুলিতে ইএমআই দমনের জন্য এটি আরও কার্যকর করে তোলে.
আমি কিভাবে 800Ω @100MHz এর প্রতিবন্ধকতা রেটিং ব্যাখ্যা করব?
এর অর্থ হল ফিল্টারটি 100MHz ফ্রিকোয়েন্সিতে সাধারণ মোডের গোলমাল প্রবাহের জন্য 800Ω (সাধারণ) এর প্রতিবন্ধকতা উপস্থাপন করে।গোলমাল ফ্রিকোয়েন্সিতে একটি উচ্চতর প্রতিবন্ধকতা এই গোলমালের বৃহত্তর ক্ষয় ঘটায়.
এই ফিল্টার পাওয়ার লাইন অ্যাপ্লিকেশনের জন্য উচ্চতর স্রোত পরিচালনা করতে পারে?
নামমাত্র বর্তমান 0.15A সর্বোচ্চ। এটি নিম্ন-বর্তমান সংকেত বা পাওয়ার লাইনগুলির জন্য ডিজাইন করা হয়েছে। উচ্চতর বর্তমান পাওয়ার রেল ফিল্টারিংয়ের জন্য, অনুগ্রহ করে একটি অনুরূপ উচ্চতর বর্তমান রেটিং সহ একটি মডেল নির্বাচন করুন।
"হ্যালোজেন মুক্ত" বলতে কী বোঝায় এবং কেন এটি গুরুত্বপূর্ণ?
হ্যালোজেন মুক্ত মানে পণ্যটিতে ক্লোরিন, ব্রোমিন বা অন্যান্য হ্যালোজেন থাকে না যা নির্দিষ্ট সীমা অতিক্রম করে।এটি পরিবেশগত নিরাপত্তার জন্য গুরুত্বপূর্ণ এবং প্রায়ই সবুজ ইলেকট্রনিক্স উদ্যোগে প্রয়োজন হয়, কারণ এটি আগুনের ক্ষেত্রে বিষাক্ত গ্যাসের নির্গমন হ্রাস করে।
