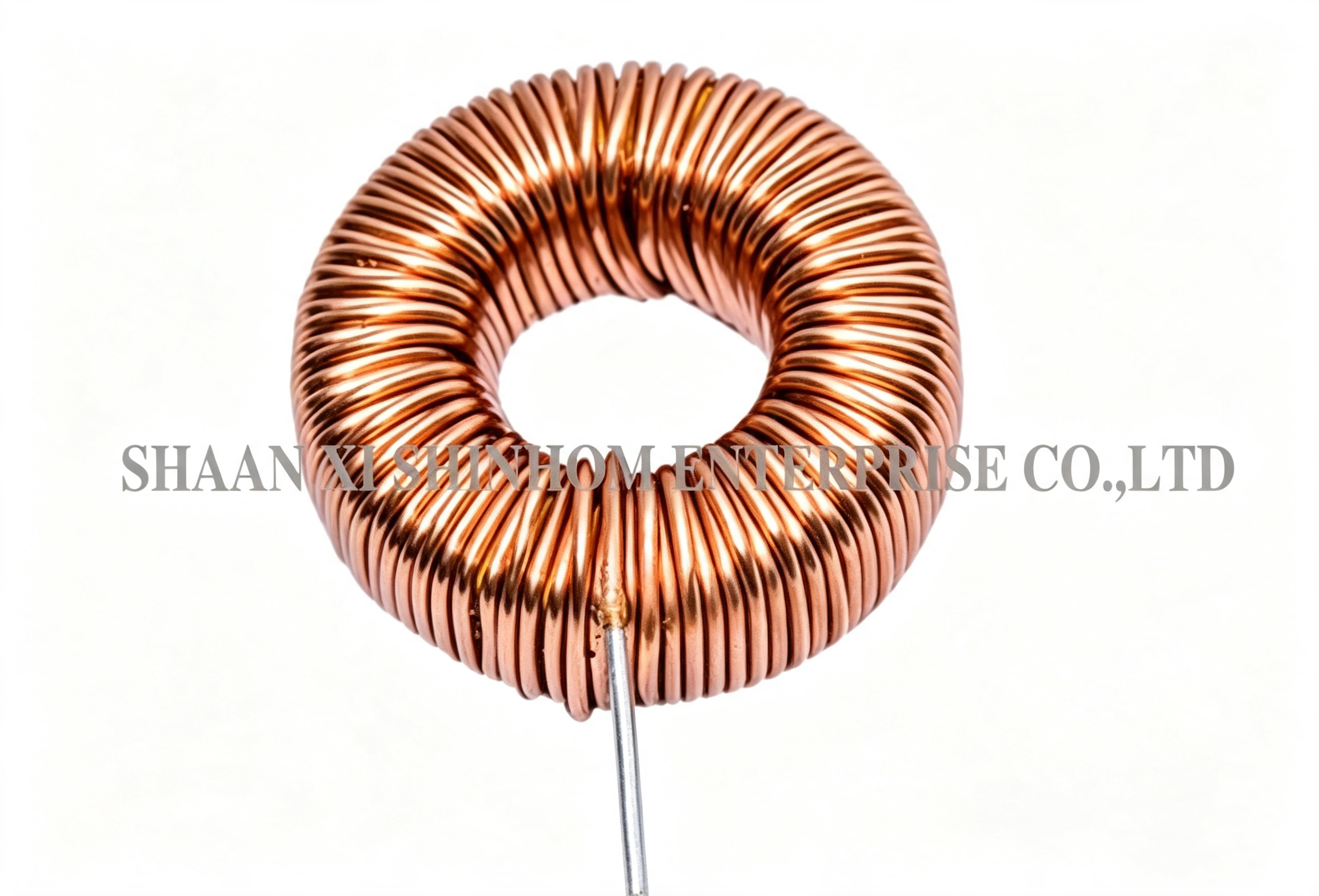

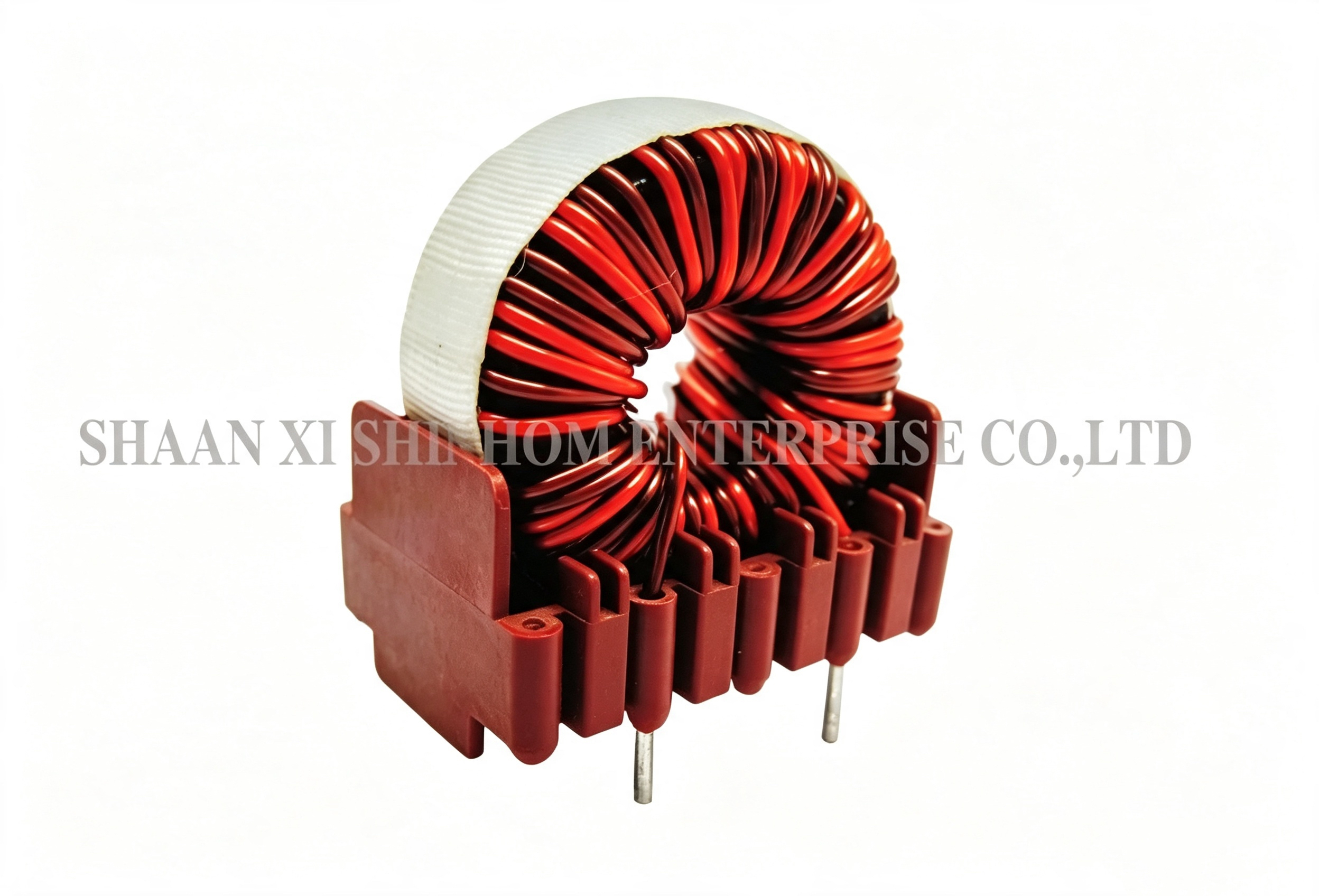

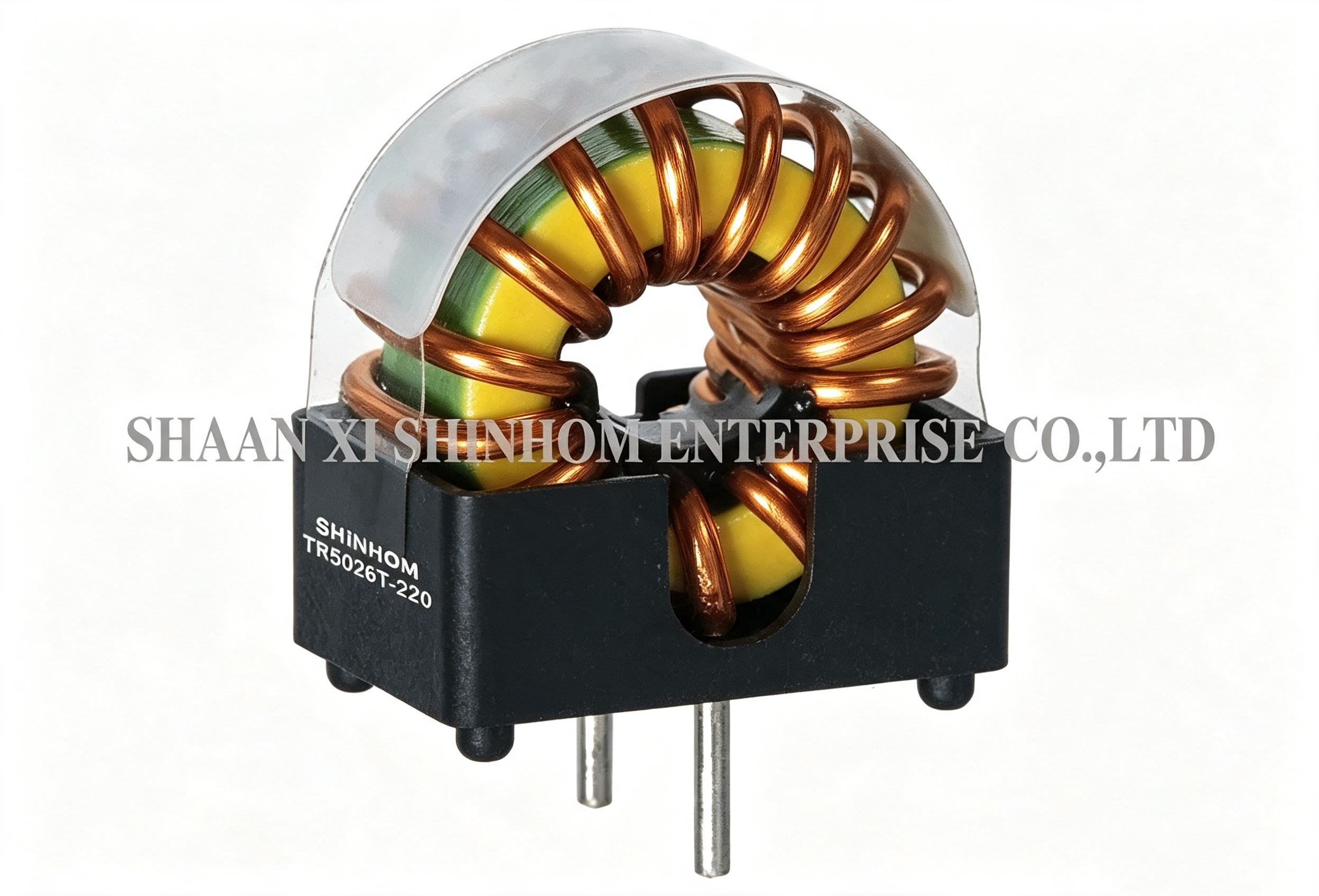

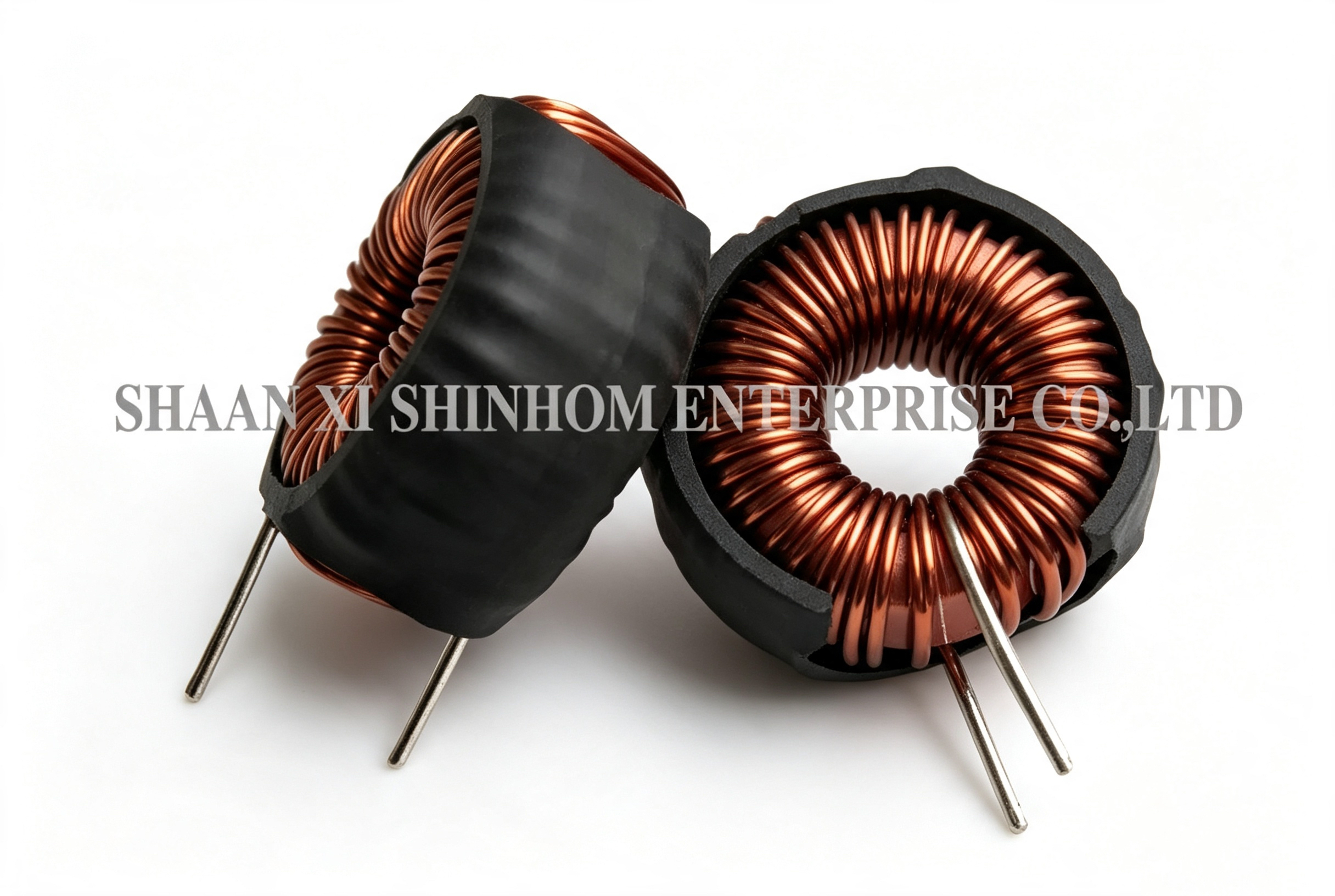

TR সিরিজ টরয়ডাল চোক কয়েল, উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য ইন্ডাক্টর, চোক পাওয়ার ইন্ডাক্টর
TR সিরিজ টরয়ডাল চোক / পাওয়ার ইন্ডাক্টর উচ্চ-ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই এবং ইলেকট্রনিক সরঞ্জামের জন্য ডিজাইন করা হয়েছে। এটি উচ্চ ফ্রিকোয়েন্সিতে কম লস এবং চমৎকার EMI দমন কর্মক্ষমতা প্রদান করে। পণ্যটি অত্যন্ত কম লিকেজ ফ্লাক্স সহ একটি টরয়ডাল কোর কাঠামো ব্যবহার করে, যা কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করে। MPP, High Flux, Sendust / Carbonyl Iron, এবং Iron Powder কোর সহ একাধিক কোর উপাদান বিকল্প উপলব্ধ, যা বিভিন্ন ফ্রিকোয়েন্সি এবং পাওয়ার প্রয়োজনীয়তার জন্য উপযুক্ত। SMD এবং থ্রু-হোল উভয় প্যাকেজ সমর্থিত। লো-প্রোফাইল ডিজাইন স্থান বাঁচায়। এটি সুইচিং পাওয়ার সাপ্লাই, পাওয়ার লাইন ফিল্টারিং, EMI/RFI দমন এবং বিভিন্ন উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
- উচ্চ ফ্রিকোয়েন্সি এবং কম লস
- টরয়ডাল ইন্ডাক্টর
- চমৎকার EMI দমনকারীর জন্য
- ছোট প্রোফাইল
- বড় কারেন্ট
- কম রেজিস্ট্যান্স
- MPP, হাই-ফ্লাক্স, সেন্ডাস্ট/আরএফ কার্বনিল, এবং আয়রন পাওয়ার কোর
- SMT এবং লো প্রোফাইল উপলব্ধ
- RoHS সামঞ্জস্যপূর্ণ (Pb মুক্ত) সংস্করণ উপলব্ধ
- ভাল ফ্রিকোয়েন্সি বৈশিষ্ট্য
অ্যাপ্লিকেশন
- বিভিন্ন সুইচিং পাওয়ার সাপ্লায়ার এবং উচ্চ ফ্রিকোয়েন্সি ইলেকট্রনিক সরঞ্জামে ব্যাপকভাবে প্রয়োগ করা হয়
- পাওয়ার লাইন ফিল্টারিং, সুইচ মোড পাওয়ার সাপ্লাইয়ের জন্য EMI/RFI
স্পেসিফিকেশন
- রেটেড ভোল্টেজ: AC/DC 250V
- সহ্য ভোল্টেজ স্তর: AC 2KV, 1 মিনিট
- ইনসুলেশন রেজিস্ট্যান্স: DC 500V, 100ohm, ন্যূনতম
- ইনসুলেশন স্তর: B (130°C)
- অপারেটিং তাপমাত্রা পরিসীমা: -25°C - 85°C
- ন্যূনতম ইন্ডাকট্যান্স পরিসীমা: 4.7uH-20mH 1kHz
- রেটেড কারেন্ট পরিসীমা: 0.2-30A
পণ্যের বিবরণ
| টরয়ড কোর ডেটা |
কয়েলফর্মার ডাইমেনশন (মিমি) |
| টাইপ |
OD |
ID |
H |
ভর (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
আমরা SMD পাওয়ার ইন্ডাক্টর এবং আরও অনেক ইন্ডাক্টর সরবরাহ করতে পারি
দ্রষ্টব্য:
আমরা RoHS, ISO9001 সার্টিফিকেট পেয়েছি। ভাল গুণমান এবং কম দাম উচ্চ মর্যাদার সাথে আরও গ্রাহকদের আকৃষ্ট করেছে। আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন, তবে দয়া করে আমাদের জানান কোন ধরণের পণ্য আপনার প্রয়োজন এবং সে সম্পর্কে আরও তথ্য। আমরা আপনার প্রয়োজনীয়তা অনুযায়ী নমুনা সরবরাহ করতে পারি।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: TR সিরিজের জন্য কোন কোর উপকরণ উপলব্ধ? কিভাবে নির্বাচন করবেন?
উত্তর: TR সিরিজে পাঁচটি কোর উপাদান বিকল্প রয়েছে: MPP (মলিবডেনাম পারম্যালয় পাউডার), হাই ফ্লাক্স, সেন্ডাস্ট, কার্বনিল আয়রন এবং আয়রন পাউডার। MPP সর্বনিম্ন লস এবং সেরা তাপমাত্রা স্থিতিশীলতা প্রদান করে, উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনের জন্য উপযুক্ত। হাই ফ্লাক্সের উচ্চ স্যাচুরেশন ঘনত্ব রয়েছে, উচ্চ-পাওয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত। সেন্ডাস্ট ভাল খরচ-কর্মক্ষমতা প্রদান করে। কার্বনিল আয়রনের চমৎকার উচ্চ-ফ্রিকোয়েন্সি বৈশিষ্ট্য রয়েছে। আয়রন পাউডার সর্বনিম্ন খরচের। নির্বাচন অপারেটিং ফ্রিকোয়েন্সি, পাওয়ার এবং খরচের প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
প্রশ্ন: SMD এবং থ্রু-হোল প্যাকেজের মধ্যে কিভাবে নির্বাচন করবেন?
উত্তর:SMD প্যাকেজ স্বয়ংক্রিয় SMT উৎপাদন লাইনের জন্য উপযুক্ত, উচ্চ-ভলিউম উৎপাদনের জন্য আদর্শ।থ্রু-হোল প্যাকেজ ওয়েভ সোল্ডারিংয়ের জন্য উপযুক্ত, ম্যানুয়াল সোল্ডারিং এবং প্রোটোটাইপিং সহজ করে তোলে। অনুগ্রহ করে আপনার PCB ডিজাইন এবং উৎপাদন প্রক্রিয়া অনুসারে নির্বাচন করুন।
প্রশ্ন: 0.2A থেকে 30A পর্যন্ত রেটেড কারেন্ট কিভাবে নির্বাচন করবেন?
উত্তর: নির্বাচন করার সময়, আমরা রেটেড কারেন্ট কমপক্ষে1.2 থেকে 1.5 গুণসর্বোচ্চ অপারেটিং কারেন্টের সুপারিশ করি। এটি কোর স্যাচুরেশন প্রতিরোধ করার জন্য পর্যাপ্ত মার্জিন সরবরাহ করে, যা ফিল্টারিং কর্মক্ষমতা হ্রাস করবে। এছাড়াও উচ্চ তাপমাত্রায় কারেন্ট ডিরেটিং বিবেচনা করুন যাতে কম্পোনেন্টের তাপমাত্রা অতিক্রম না করে85°C.
