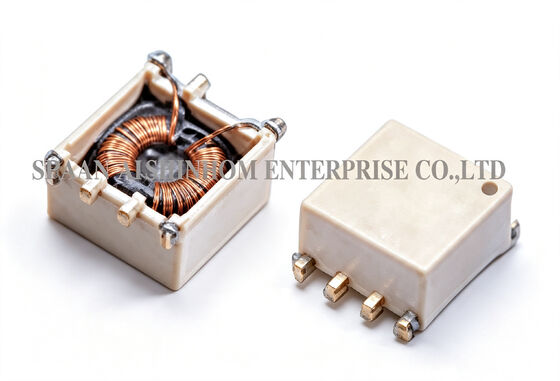

SMD টরoidal কমন মোড চোক STR0602 সিরিজ 10µH-300µH সুইচ-মোড পাওয়ার সাপ্লাইয়ের জন্য

5000 পিসি
MOQ
আলোচনা সাপেক্ষ
মূল্য
SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
আবেশ: 10uH থেকে 300uH
সহনশীলতা: ±30%
রেট করা বর্তমান: 1.5A থেকে 2.5A
পরীক্ষার ফ্রিকোয়েন্সি: 10kHz
অপারেটিং তাপমাত্রা: -25℃ থেকে +105℃
স্টোরেজ তাপমাত্রা: -25℃ থেকে +105℃
বিশেষভাবে তুলে ধরা:

SMD টরoidal কমন মোড চোক

,

STR0602 কমন মোড চোক

,

সুইচ-মোড পাওয়ার সাপ্লাইয়ের জন্য কমন মোড চোক
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: STR0602 সিরিজ
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 100000/মাস
পণ্যের বর্ণনা

STR0602 সিরিজ কমন মোড ইন্ডাক্টর, ইন্ডাকট্যান্স ১০uH থেকে ৩০০uH সহ SMT টরয়ডাল ফেরাইট কোর কমন মোড চোক

The STR0602 সিরিজ SMD টরয়ডাল কমন-মোড চোক একটি ফেরাইট টরয়ডাল কোর এবং একক-স্তর উইন্ডিং ডিজাইন ব্যবহার করে। এটি অত্যন্ত কম ইন্টার-ওয়াইন্ডিং ক্যাপাসিট্যান্স সরবরাহ করে, যা কার্যকরভাবে কমন-মোড হস্তক্ষেপ দমন করে।ইন্ডাকট্যান্স পরিসীমা ১০µH থেকে ৩০০µH পর্যন্ত। DCR পরিসীমা ২৫mΩ থেকে ৭০mΩ পর্যন্ত। কম্প্যাক্ট প্যাকেজ ডিজাইন PCB স্থান বাঁচায়।সমস্ত উপকরণ UL94V-0 ফ্লেম রিটার্ড্যান্ট সার্টিফাইড। SMD প্যাকেজ টেপ এবং রিল প্যাকেজিং এবং স্বয়ংক্রিয় সারফেস-মাউন্ট অ্যাসেম্বলি সমর্থন করে।এটি ব্যাপকভাবে কম্প্যাক্ট ইলেকট্রনিক ব্যালাস্ট, সুইচিং পাওয়ার সাপ্লাই, এবং বিভিন্ন কমন-মোড হস্তক্ষেপ দমন অ্যাপ্লিকেশনে ব্যবহৃত হয়।

বৈশিষ্ট্য:

  1. ইন্ডাকট্যান্স পরিসীমা ১০uH থেকে ৩০০uH
  2. DCR: ২৫mΩ থেকে ৭০mΩ
  3. কম্প্যাক্ট ডিজাইন।
  4. ন্যূনতম ক্যাপাসিট্যান্সের জন্য একক স্তর উইন্ডিং।
  5. UL 94-0 ফ্লেমেবিলিটি স্ট্যান্ডার্ড পূরণ করে।
  6. অটো সারফেস মাউন্টিংয়ের জন্য টেপ এবং রিল-এ উপলব্ধ।

সাধারণ অ্যাপ্লিকেশন:

  1. কমন-মোড হস্তক্ষেপের দমন
  2. ল্যাম্পে কম্প্যাক্ট ইলেকট্রনিক ব্যালাস্ট
  3. কম্প্যাক্ট সুইচ-মোড পাওয়ার সাপ্লাই
SMD টরoidal কমন মোড চোক STR0602 সিরিজ 10µH-300µH সুইচ-মোড পাওয়ার সাপ্লাইয়ের জন্য
IDC সর্বোচ্চ:
সুপারইম্পোজড হলে নির্ধারিত
RDC:
কোয়াডটেক ১৮৮০ মিলিওহমিটার
সোল্ডার পদ্ধতি:
ভেপার ফেজ, ইনফ্রারেড রিফ্লো
সোল্ডারিং হিটের প্রতিরোধ:
১০ সেকেন্ডের জন্য ২৬০°C
দ্রাবক প্রতিরোধ:
MIL-STD-202E মেনে চলে

দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: STR0602 সিরিজের ইন্ডাকট্যান্স পরিসীমা কত?

উত্তর: একক-স্তর উইন্ডিং ইন্টার-লেয়ার প্যারাসিটিক ক্যাপাসিট্যান্স দূর করে। এটি উচ্চতর কমন-মোড ইম্পিডেন্স এবং বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে আরও স্থিতিশীল ফিল্টারিং পারফরম্যান্স সরবরাহ করে। একক-স্তর কাঠামো আরও ভাল তাপ অপচয় এবং আরও সামঞ্জস্যপূর্ণ উইন্ডিং সরবরাহ করে, যা এটিকে কঠোর EMI দমন প্রয়োজনীয়তা সহ পাওয়ার ডিজাইনের জন্য উপযুক্ত করে তোলে। STR0602 সিরিজ ১০µH থেকে ৩০০µH পর্যন্ত ইন্ডাকট্যান্স পরিসীমা জুড়ে বিস্তৃত, যা ছোট ইন্ডাকট্যান্স মান থেকে মাঝারি ইন্ডাকট্যান্স মান পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলিকে কভার করে। নিম্ন ইন্ডাকট্যান্স মানগুলি উচ্চ-ফ্রিকোয়েন্সি ফিল্টারিং অ্যাপ্লিকেশনের জন্য উপযুক্ত, যখন উচ্চতর ইন্ডাকট্যান্স মানগুলি নিম্ন-ফ্রিকোয়েন্সি কমন-মোড হস্তক্ষেপ দমনের জন্য উপযুক্ত।

প্রশ্ন: একক-স্তর উইন্ডিংয়ের সুবিধা কী?

উত্তর: একক-স্তর উইন্ডিং ইন্টার-লেয়ার প্যারাসিটিক ক্যাপাসিট্যান্স দূর করে। এটি উচ্চতর কমন-মোড ইম্পিডেন্স এবং বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে আরও স্থিতিশীল ফিল্টারিং পারফরম্যান্স সরবরাহ করে। একক-স্তর কাঠামো আরও ভাল তাপ অপচয় এবং আরও সামঞ্জস্যপূর্ণ উইন্ডিং সরবরাহ করে, যা এটিকে কঠোর EMI দমন প্রয়োজনীয়তা সহ পাওয়ার ডিজাইনের জন্য উপযুক্ত করে তোলে।
