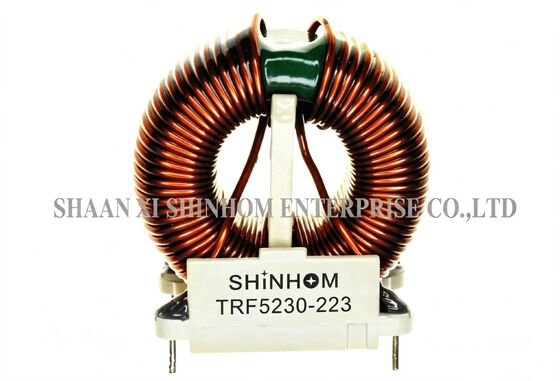

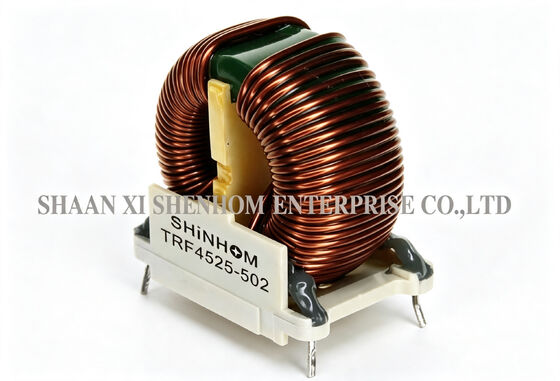

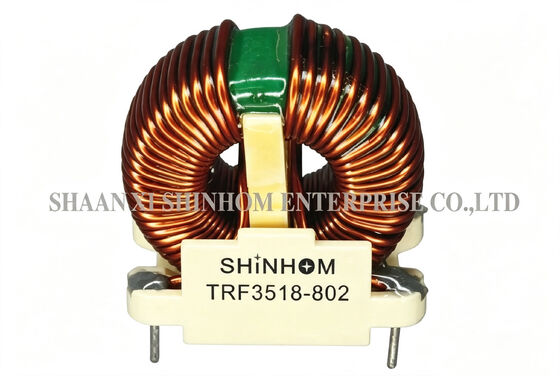

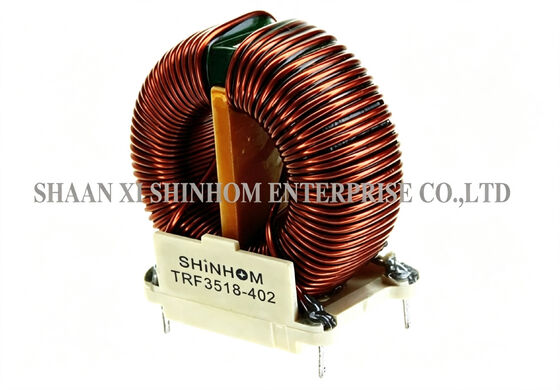

এসি/ডিসি এবং ডিসি/ডিসি লাইনের গোলমাল দমনের জন্য হাই ফ্রিকোয়েন্সি টরয়েডাল কমন মোড চোকস টিআরএফ সিরিজ

The TRF সিরিজ হাই-ফ্রিকোয়েন্সি টরয়েডাল কমন-মোড চোক একটি টরয়েডাল কোর এবং ডুয়াল-ওয়াইন্ডিং ডিজাইন ব্যবহার করে। রেট করা কারেন্ট ১.৫A থেকে ১৮A পর্যন্ত। ইন্ডাকটেন্স ১mH থেকে ১২০mH পর্যন্ত। কমন-মোড রেজোন্যান্স ফ্রিকোয়েন্সি ১০০KHz থেকে ৩MHz পর্যন্ত। পণ্যটি চমৎকার যান্ত্রিক শক্তি, কম DCR এবং কম তাপমাত্রা বৃদ্ধি প্রদান করে। এটি পাওয়ার এবং সিগন্যাল সার্কিটে ইলেক্ট্রোম্যাগনেটিক নয়েজ কার্যকরভাবে দূর করে। বিভিন্ন লেআউট প্রয়োজনীয়তা পূরণের জন্য একাধিক PCB মাউন্টিং হাউজিং উপলব্ধ। অপারেটিং তাপমাত্রা পরিসীমা: -৪০°C থেকে +১০৫°C। এটি AC/DC এবং DC/DC লাইন নয়েজ সাপ্রেশন, যোগাযোগ ব্যবস্থা, স্বয়ংচালিত ইলেকট্রনিক্স, LCD/PDP টিভি এবং কম্পিউটার পেরিফেরালগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

• ১.৫A থেকে ১৮A রেটিং
• ১mH থেকে ১২০mH ডুয়াল চোক
• চমৎকার যান্ত্রিক শক্তি
• ১০০KHz থেকে ৩MHz কমন মোড রেজোন্যান্স
• উচ্চ নির্ভরযোগ্যতা এবং বিভিন্ন PCB-মাউন্ট হাউজিং
• কম রেজিস্ট্যান্স এবং তাপমাত্রা বৃদ্ধি

• DC/DC, AC/DC লাইন নয়েজ সাপ্রেশন
• যোগাযোগ ব্যবস্থা
• স্বয়ংচালিত ব্যবস্থা
• LCD/PDP টেলিভিশন
• কম্পিউটার পেরিফেরাল সরঞ্জাম এটি FCC VCCI CISPR FTZ, ইত্যাদি মানগুলির সাথে সঙ্গতিপূর্ণ, পাওয়ার এবং সিগন্যাল সার্কিটের ইলেক্ট্রোম্যাগনেটিক নয়েজ দূর করে।

• ইন্ডাকটেন্স টলারেন্স +৫০% -৩০%
• সর্বোচ্চ অপারেটিং ভোল্টেজ: ২৫০V @ ৪০°C
• IDC Max: রেটিং AC/DC কারেন্ট A @৪০°C
• Hi-Pot ১৫০০Vac ওয়াইন্ডিং থেকে ওয়াইন্ডিং ৩S।
• ইন্ডাকটেন্স টেস্টিং: ১০KHz ০.১V HP4284A
• RDC: QuadTech ১৮৮০ Milliohmmeter
• সার্জ কারেন্ট Max ১০ms: ২০X IDC
• অপারেটিং তাপমাত্রা: -৪০°C থেকে +১০৫°C
• স্টোরেজ তাপমাত্রা: -৪০°C থেকে +১০৫°C
• সোল্ডারিং হিট প্রতিরোধ: ২৬০°C ১০ সেকেন্ডের জন্য

প্রশ্ন: এই পণ্যটি কোন EMI মান মেনে চলে?

উত্তর: TRF সিরিজের কমন-মোড চোকগুলি আন্তর্জাতিক EMI মান যেমন FCC, VCCI, CISPR এবং FTZ মেনে চলে। এগুলি আপনার পণ্যগুলিকে কন্ডাক্টেড এমিশন কমপ্লায়েন্স পরীক্ষা পাস করতে এবং পাওয়ার ও সিগন্যাল লাইনে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে সাহায্য করে।

প্রশ্ন: ১০০KHz-৩MHz কমন-মোড রেজোন্যান্স ফ্রিকোয়েন্সির তাৎপর্য কী?

উত্তর: কমন-মোড চোকগুলি রেজোন্যান্স ফ্রিকোয়েন্সির কাছাকাছি সর্বোচ্চ কমন-মোড ইম্পিডেন্স প্রদান করে, সর্বোত্তম নয়েজ সাপ্রেশন অর্জন করে। ১০০KHz-৩MHz রেজোন্যান্স ফ্রিকোয়েন্সি পরিসীমা সুইচিং পাওয়ার সাপ্লাই এবং ডিজিটাল সার্কিটের প্রধান কন্ডাক্টেড EMI ফ্রিকোয়েন্সি ব্যান্ডগুলিকে কভার করে, গুরুত্বপূর্ণ ফ্রিকোয়েন্সি ব্যান্ডগুলিতে কার্যকর কমন-মোড নয়েজ অ্যাটেনুয়েশন নিশ্চিত করে।

প্রশ্ন: +৫০%/-৩০% ইন্ডাকটেন্স টলারেন্স নির্বাচনকে কীভাবে প্রভাবিত করে?

উত্তর: এই টলারেন্স পরিসীমা মানে প্রকৃত ইন্ডাকটেন্স নামমাত্র মানের চেয়ে ৫০% বেশি বা ৩০% কম হতে পারে। EMI ফিল্টারিং অ্যাপ্লিকেশনগুলিতে, নির্বাচন করার সময়, নিশ্চিত করুন যে ইন্ডাকটেন্স সম্পূর্ণ তাপমাত্রা এবং অপারেটিং কারেন্ট পরিসীমা জুড়ে ন্যূনতম ফিল্টারিং প্রয়োজনীয়তা পূরণ করে। আমরা গুরুত্বপূর্ণ ডিজাইনগুলিতে পর্যাপ্ত মার্জিন রাখার পরামর্শ দিই।
