বাড়ি /পণ্য/সাধারণ মোড চোক/কম ইন্টারউইন্ডিং ক্যাপাসিটি Common Mode Choke STR0903 সিরিজ UL94-V0 Common-Mode Interference Suppression এর জন্য

কম ইন্টারউইন্ডিং ক্যাপাসিটি Common Mode Choke STR0903 সিরিজ UL94-V0 Common-Mode Interference Suppression এর জন্য

5000 পিসি
MOQ
আলোচনা সাপেক্ষ
মূল্য
Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
আবেশ: 1.1mH থেকে 22mH
রেট করা বর্তমান: 0.3A থেকে 2A
কাজের ফ্রিকোয়েন্সি: 50Hz থেকে 500kHz
পরীক্ষার ফ্রিকোয়েন্সি: 10KHz, 0.1V
অপারেটিং ভোল্টেজ: 250vac
অপারেটিং তাপমাত্রা: -40℃ থেকে +105℃
সাক্ষ্যদান: UL /RoHs /SGS,ISO9001 ISO14001
আবেদন: সুইচিং নিয়ন্ত্রক inductors
বিশেষভাবে তুলে ধরা:

কম ইন্টারউইন্ডিং ক্যাপাসিট্যান্স সাধারণ মোড স্টোক

,

UL94-V0 সাধারণ মোড শক

,

সাধারণ-মোড ইন্টারফারেন্স দমন শক
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: STR0903 সিরিজ
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1000000/মাস
পণ্যের বর্ণনা

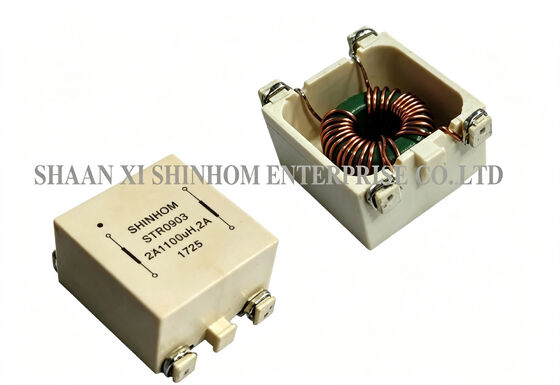

STR0903 সিরিজ কমন মোড ইন্ডাক্টর টরোডাল কোর কমন মোড চোক উইথ কেস, এসএমডি কমন মোড ইন্ডাক্টর

দSTR0903 সিরিজএসএমডি টরয়েডাল কমন-মোড ইন্ডাক্টর একটি স্প্লিট-ওয়াইন্ডিং এবং একক-লেয়ার উইন্ডিং ডিজাইন ব্যবহার করে। এটি অত্যন্ত কম ইন্টার-ওয়াইন্ডিং ক্যাপাসিট্যান্স প্রদান করে এবং একটি বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জ (50Hz-500KHz) জুড়ে সর্বোচ্চ সাধারণ-মোড প্রতিবন্ধকতা প্রদান করে, যা চমৎকার সাধারণ-মোড হস্তক্ষেপ দমন কর্মক্ষমতা প্রদান করে। পণ্য প্রায় আছে0.8% ফুটো আবেশ, যা কিছু ডিফারেনশিয়াল-মোড দমন ক্ষমতা প্রদান করে। দএসএমডি প্যাকেজসোল্ডারিং তাপ প্রতিরোধের সাথে বাষ্প ফেজ সোল্ডারিং এবং ইনফ্রারেড রিফ্লো সোল্ডারিং সমর্থন করে260°C/10 সেকেন্ড. এটি ব্যাপকভাবে ব্যবহৃত হয়কমপ্যাক্ট ইলেকট্রনিক ballasts,পাওয়ার সাপ্লাই স্যুইচিং, এবং বিভিন্নসাধারণ-মোড হস্তক্ষেপ দমনঅ্যাপ্লিকেশন

বৈশিষ্ট্য
  • স্প্লিট ওয়াইন্ডিং – সর্বনিম্ন ইন্টার-ওয়াইন্ডিং ক্যাপাসিট্যান্স
  • একক-স্তর ওয়াইন্ডিং – সর্বোচ্চ সাধারণ-মোড প্রতিবন্ধকতা
  • ফ্রিকোয়েন্সি পরিসীমা - 50Hz থেকে 500KHz
  • ফুটো ইন্ডাকট্যান্স - প্রায় 0.8% (ডিফারেনশিয়াল-মোড দমন)
  • UL/CSA/IEC নিরাপত্তা মান পূরণ করে
  • উপাদানের জ্বলনযোগ্যতা রেটিং – UL94-V0
  • অপারেটিং ভোল্টেজ - 250VAC
  • অপারেটিং তাপমাত্রা - -40°C থেকে +105°C
আবেদন
  • সাধারণ-মোড হস্তক্ষেপ দমন
  • ল্যাম্পে কমপ্যাক্ট ইলেকট্রনিক ব্যালাস্ট
  • কমপ্যাক্ট সুইচ-মোড পাওয়ার সাপ্লাই
প্রযুক্তিগত তথ্য
  • অপারেটিং ভোল্টেজ: 250Vac
  • IDC সর্বোচ্চ: নির্ধারণ করা হয় যখন সুপারইম্পোজ করা হয়
  • nductance পরীক্ষা: HP4284A 10KHz 0.1V
  • RDC: QuadTech 1880 Milliohmmeter
  • অপারেটিং তাপমাত্রা: -40℃ থেকে +105℃
  • স্টোরেজ তাপমাত্রা: -40℃ থেকে +105℃
  • তাপমাত্রা বৃদ্ধি 40℃ সর্বোচ্চ
  • সোল্ডার পদ্ধতি: বাষ্প ফেজ, ইনফ্রারেড রিফ্লো
  • সোল্ডারিং তাপের প্রতিরোধ: 260℃ 10 সেকেন্ডের জন্য
  • দ্রাবক প্রতিরোধ: MIL-STD-202E এর সাথে সামঞ্জস্যপূর্ণ
কম ইন্টারউইন্ডিং ক্যাপাসিটি Common Mode Choke STR0903 সিরিজ UL94-V0 Common-Mode Interference Suppression এর জন্য
দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।
FAQ
প্রশ্নঃ স্প্লিট-ওয়াইন্ডিং এবং সিঙ্গেল-লেয়ার ওয়াইন্ডিং এর সুবিধা কি কি?
উত্তর: স্প্লিট-ওয়াইন্ডিং প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলিকে মূলে শারীরিকভাবে আলাদা করে রাখে। এটি কার্যকরভাবে উইন্ডিংয়ের মধ্যে পরজীবী ক্যাপাসিট্যান্স হ্রাস করে এবং উচ্চ-ফ্রিকোয়েন্সি শব্দের জন্য ক্যাপাসিটিভ কাপলিং পাথ হ্রাস করে। একক-স্তর ওয়াইন্ডিং আন্তঃস্তর পরজীবী ক্যাপাসিট্যান্স দূর করে, উচ্চতর সাধারণ-মোড প্রতিবন্ধকতা এবং বিস্তৃত ফ্রিকোয়েন্সি পরিসর জুড়ে আরও স্থিতিশীল ফিল্টারিং কার্যক্ষমতা প্রদান করে। একত্রিত, এই বৈশিষ্ট্য সক্রিয়STR0903 সিরিজসর্বোত্তম সাধারণ-মোড শব্দ দমন করার জন্য50Hz-500KHzফ্রিকোয়েন্সি ব্যান্ড।
প্রশ্ন: আনুমানিক 0.8% ফুটো ইন্ডাকট্যান্সের কাজ কী?
উত্তর: প্রায়0.8%ফুটো ইন্ডাকট্যান্স কিছু ডিফারেনশিয়াল-মোড হস্তক্ষেপ দমন ক্ষমতা প্রদান করে। কমন-মোড চোকে, লিকেজ ইন্ডাকট্যান্স ডিফারেনশিয়াল-মোড পাথের সাথে সিরিজে একটি ছোট ইন্ডাক্টর হিসাবে কাজ করে, যা ডিফারেনশিয়াল-মোড শব্দের কিছুটা ক্ষয় প্রদান করে। এই নকশা অনুমতি দেয়STR0903 সিরিজসাধারণ-মোড এবং কিছু ডিফারেনশিয়াল-মোড ফিল্টারিং প্রয়োজনীয়তা উভয়ই সমাধান করতে।
প্রশ্ন: এই পণ্যটি কোন নিরাপত্তা মান মেনে চলে?
উত্তর: পণ্যের ক্রীপেজ দূরত্ব UL, CSA, এবং IEC নিরাপত্তা প্রয়োজনীয়তা পূরণ করে। সমস্ত উপকরণ UL94-V0 শিখা retardant প্রত্যয়িত হয়. নকশাটি EN 60938-2 (VDE 0565-2) মান মেনে চলে। এই সার্টিফিকেশনগুলি নিশ্চিত করে যে পণ্যটি কঠোর নিরাপত্তা প্রয়োজনীয়তা সহ বিদ্যুৎ সরবরাহ এবং আলো সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।
