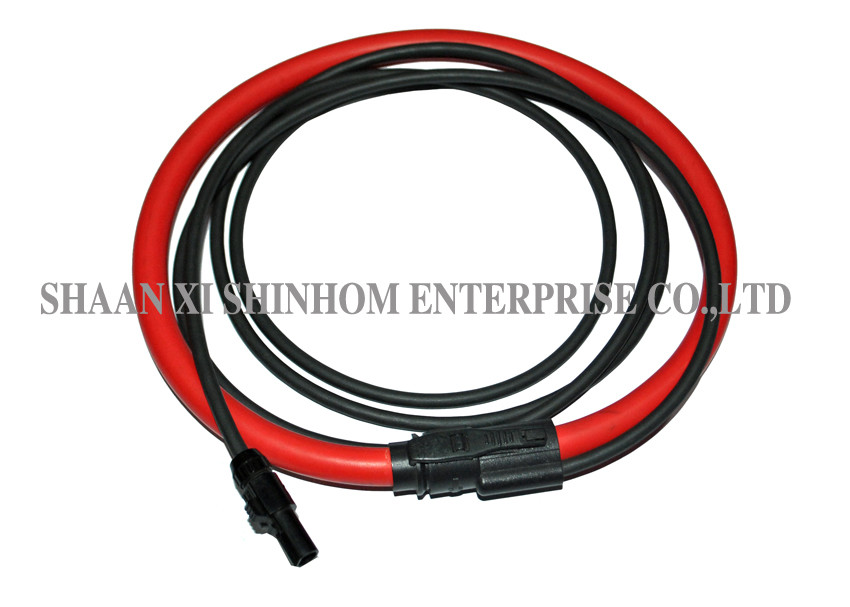

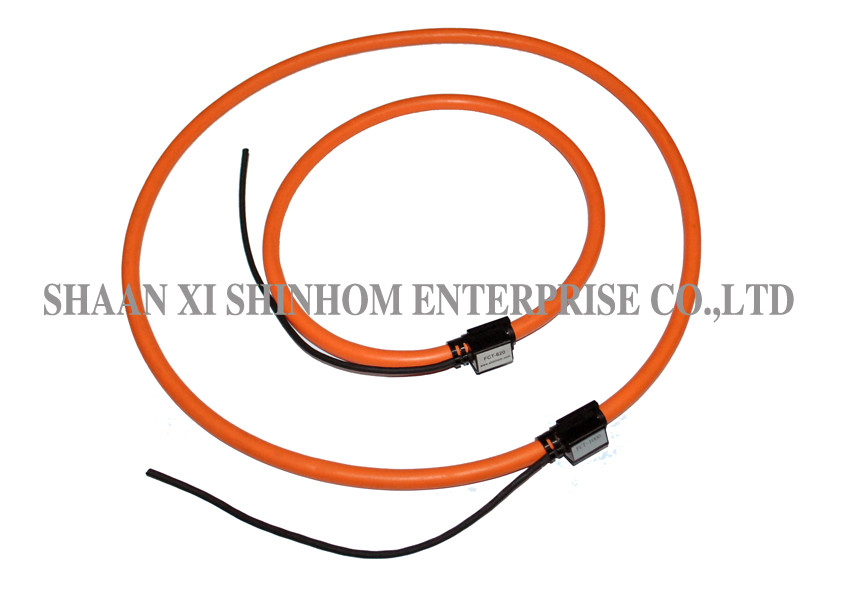

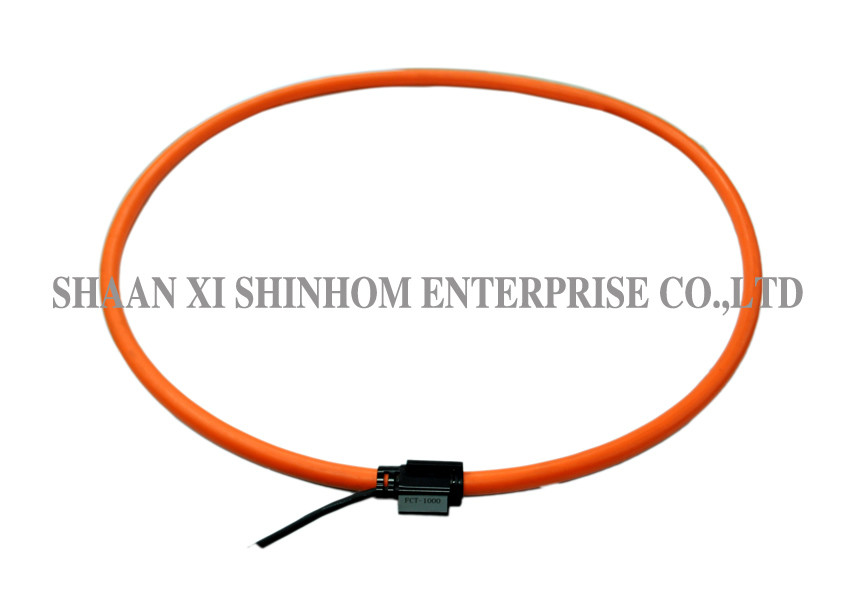

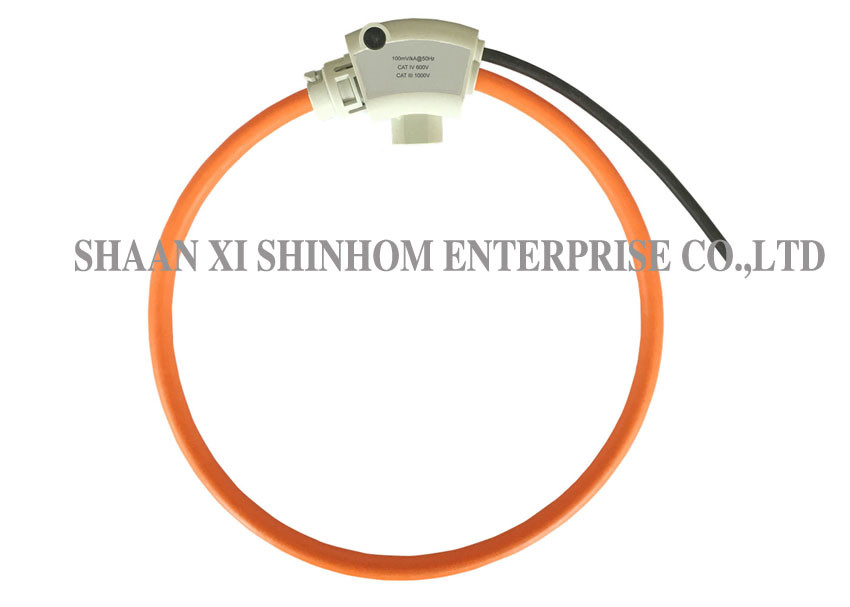

টরোয়েডাল বর্তমান সেন্স ট্রান্সফরমার, রোজোস্কি বর্তমান ট্রান্সডুসারার আইপি 67

100PCS
MOQ
negotiable
মূল্য
টরোয়েডাল বর্তমান সেন্স ট্রান্সফরমার, রোজোস্কি বর্তমান ট্রান্সডুসারার আইপি 67
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
নমনীয় Rogowski কুণ্ডলী বর্তমান সেন্সর: সি, RoHS
অন্তরণ: 3000V
আইপি রেটিং: IP67
কুণ্ডলী গঠন: Toroidal
ব্যবহার: বর্তমান
ব্যাক্তিগত: ব্যাক্তিগত
বিশেষভাবে তুলে ধরা:

সিটি বর্তমান ট্রান্সফরমার

,

উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার

মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: জেডআরসি সিরিজ
প্রদান
প্যাকেজিং বিবরণ: Carton
ডেলিভারি সময়: 4 ~ 8 সপ্তাহ
পরিশোধের শর্ত: T T
যোগানের ক্ষমতা: 10000 / মাসে
পণ্যের বর্ণনা

নমনীয় বর্তমান ট্রান্সফরমার 1A - 10000A পরিমাপ 40mV / 80mV / 100mV আউটপুট যখন 1000A BNC ক্ল্যাম্প-নমনীয় rogow

ক্ল্যাম্প-অন ফ্লেক্সিবল রোগোস্কি কুণ্ডলী বর্তমান ট্রান্সফরমারটি স্থায়ী ইনস্টলেশনের জন্য একটি এসি বর্তমান ট্রান্সডুসার।

তারা প্রদান করে একটি সংকেত কন্ডিশনার সঙ্গে একটি পাতলা, নমনীয়, ক্লিপ প্রায় Rogowski (ইন্দোনেশিয়া) কুণ্ডলী এর সুবিধা একত্রিত

ভোল্টেজ বা বর্তমান সঠিক, সত্য আরএমএস পরিমাপ।

বৈশিষ্ট্য

1A থেকে 100kA উচ্চ রৈখিকতা

বিস্তৃত গতিশীল ক্ষেত্র

বড় আকার বা অদ্ভুত আকৃতির conductors বা সীমিত এক্সেস সঙ্গে জায়গা খুব দরকারী

খোলা সার্কিটযুক্ত মাধ্যমিক থেকে কোন বিপদ

বড় overloads দ্বারা ক্ষতিগ্রস্ত না

অ অনুপ্রবেশ, কোন শক্তি প্রধান থেকে টানা

কুণ্ডলী ভিতরে কন্ডাকটর কোনো অবস্থানে পরিমাপ একরূপতা

বহিরাগত বর্তমান কন্ডাকটর প্রত্যাখ্যান চমৎকার ডিগ্রী

অ্যাপ্লিকেশন

পরিমাপ ডিভাইস, ল্যাব যন্ত্র

শক্তি পর্যবেক্ষণ ও নিয়ন্ত্রণ ব্যবস্থা

ডিসি পরিমাপ পরিমাপ

Harmonics এবং transients পর্যবেক্ষণ

পাওয়ার মিটার, Powe Ranalyzer সেন্সর

সবিস্তার বিবরণী

পরিণত করার যন্ত্র
কুণ্ডলী দৈর্ঘ্য: 210/350/420/510/600 / 800mm
অভ্যন্তরীণ ব্যাস: 60/103/125/155/180/245 মিমি (± 10%)
কুণ্ডলী ক্রস অধ্যায়: 6.5 ± 0.2 মিমি / 8 ± 0.2 মিমি / 10 ± 0.2 মিমি
বন্ধন: bayonetholder
উপাদান: থার্মোপ্লাস্টিক UL94-V0
রঙ: কুণ্ডলী: কালো, লাল, হলুদ, নীল (অন্যান্য রঙ কাস্টমাইজড করা যেতে পারে)
বন্ধ ইউনিট: কালো

সংযোগ ক্যাবল
ধরন: তারের (3-তারের টার্মিনাল সঙ্গে)
তারের + BNC / হে স্কিলস্কোপ ইন্টারফেস
দৈর্ঘ্য: 3000 মিমি (মান), অন্যান্য দৈর্ঘ্য কাস্টমাইজড হতে পারে।
উপাদান: Xy23 / 0.1 Ts / 2C + এ + বি
রঙ: কালো কমলা

বৈদ্যুতিক বৈশিষ্ট্য
আউটপুট স্তর (আরএমএস): 40 এমভি / 1000A @ 50Hz
80 এমভি / 1000A @ 50Hz
100 এমভি / 1000A @ 50Hz
সঠিকতা: বর্গ 1.0 (কুণ্ডলী পরিবর্ধক / সংহতকারী লোড impedance সঙ্গে calibrated আবশ্যক)
লিনিয়ারতা (10% থেকে 100% পরিসীমা): ± 0.1% পড়া
ফ্রিকোয়েন্সি পরিসীমা / ব্যান্ডউইথ: প্রায় 10Hz থেকে 10MHz
ফেজ স্থানান্তর: 90 °
কন্ডাকটর অবস্থান সংবেদনশীলতা: ± 2% সর্বাধিক
বাহ্যিক ক্ষেত্রের প্রভাব: ± 2% সর্বাধিক

পরিবেশের অবস্থা
অপারেটিং তাপমাত্রা: থেকে -20 ℃ থেকে + 75 ℃
সংগ্রহস্থল তাপমাত্রা: থেকে -30 ℃ থেকে + 75 ℃ (স্বাভাবিক তাপমাত্রা সুপারিশ)

নিরাপত্তা
কাজ ভোল্টেজ (সর্বোচ্চ): 1000Vrms CATIII
600Vrms CATIV
হিপোট পরীক্ষা 3000Vrms @ 50 / 60Hz 1min।

মাত্রা

আয়তন (মিমি) ZRC-210 ZRC-350 ZRC-420 ZRC -510 ZRC -600 ZRC-800
একটি উইন্ডো আকার ((মিমি) ± 10% 60mm 103mm 125mm 155mm 180mm 245mm
বি Rogowski কুণ্ডলী ওডি (মিমি) ± 10% 73mm 120mm 141mm 171mm 201mm 266mm
সি Rogowski কুণ্ডলী ব্যাসার্ধ 6.5 মিমি 8mm 8mm 8mm 10.5mm 10.5mm
ডি ওয়্যার লিড ব্যাসার্ধ 4mm 4mm 4mm 4mm 4mm 4mm

আপনি থেকে চয়ন করার জন্য এখানে বিশেষ উল্লেখ বিভিন্ন।
