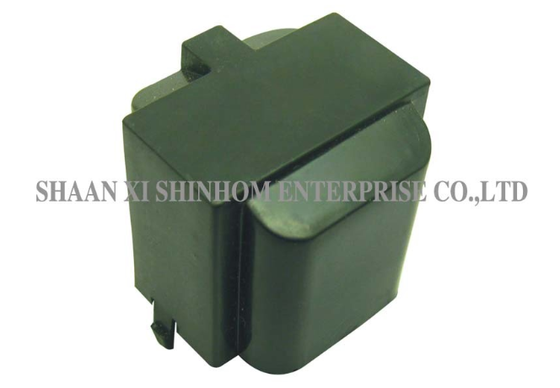

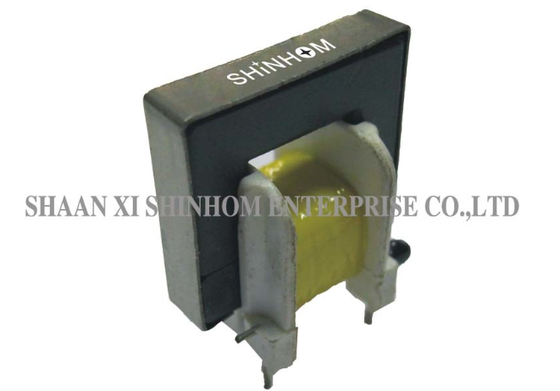

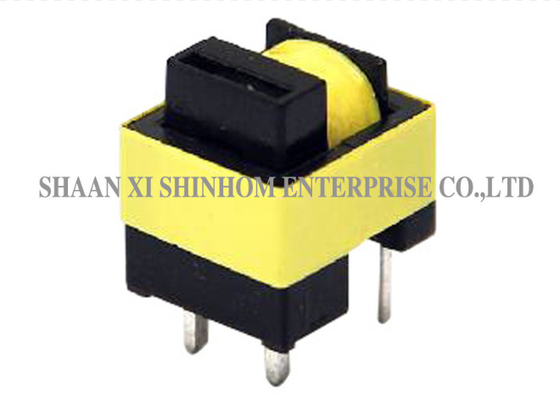

ডিসি-ডিসি কনভার্টার এবং আইপি/ওপি ডিভাইসের জন্য এসএমডি উচ্চ-ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার ACST014-016 সিরিজ নিম্ন প্রোফাইল

দ্যACST014-016 সিরিজউচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার পাওয়ার সাপ্লাই আউটপুট সুইচিং মসৃণতা ফিল্টারিং, EMI / RFI দমন এবং DC-DC রূপান্তর অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। নামমাত্র বর্তমান পর্যন্ত১০ এ. চারটি বাঁক অনুপাত বিকল্প উপলব্ধঃ1:1000,1:2000,1:2500, এবং1:3000, বিভিন্ন নমুনা নিখুঁততা প্রয়োজনীয়তা জন্য উপযুক্ত।টেরোডাল কোরএবংনিম্ন প্রোফাইল নকশা. এটা সরাসরি PCB উপর মাউন্ট করা হয়. হাউজিং তৈরি করা হয়PBT 94V0ইপোক্সি ফিলিং সহ অগ্নি প্রতিরোধী উপাদান, স্থিতিশীল এবং নির্ভরযোগ্য কাঠামো নিশ্চিত করে। বিচ্ছিন্নতা প্রতিরোধেরঃ≥100MΩ (500V DC). ভোল্টেজ পরীক্ষা সহ্য করুনঃ4000V/1mA/60 সেকেন্ড, উচ্চ নিরাপত্তা প্রদান করে। এটি ব্যাপকভাবে ব্যবহৃত হয়স্যুইচিং পাওয়ার সাপ্লাই আউটপুট মসৃণতা ফিল্টারিং,স্পাইক এবং রিপল দমন,EMI/RFI ফিল্টারিং, এবংডিসি-ডিসি রূপান্তর.

1. নিচু প্রোফাইল, সরাসরি পিসিবি-তে।
2. PBT 94V0 কেস জ্বলন প্রতিরোধী ইপোক্সি রজন, স্থিতিশীল।
3. টরয়েড উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার
4. বর্তমান পরিসীমাঃ সর্বোচ্চ ১০ এ
5. ঘূর্ণন অনুপাতঃ ১:1000,1:2000,1:2500,1:3000

1. স্যুইচিং পাওয়ার আউটপুট এবং মসৃণকরণ সার্কিট
2. উচ্চ ফ্রিকোয়েন্সি SMPs জন্য Choke কয়েল হিসাবে ব্যবহৃত
3. স্পাইক রিপলসের বিরুদ্ধে প্রতিরোধমূলক ব্যবস্থা
4. EMI/RFI ফিল্টার
5. ডিসি/ডিসি কনভার্টার
6. আইপি এবং ওপি ডিভাইস

1. কাজের ফ্রিকোয়েন্সি পরিসীমাঃ 20Hz~500Hz
2. বিচ্ছিন্নতা প্রতিরোধঃ 500V DC >100MΩ
3. হাই-পটঃ 4000V 1mA 60S
4. তাপমাত্রা পরিসীমাঃ -২৫°সি থেকে +৮৫°সি
5. সংরক্ষণ তাপমাত্রাঃ -40°C°C থেকে +105°C°C
6. সোলাইডিং তাপের প্রতিরোধ ক্ষমতাঃ ১০ সেকেন্ডের জন্য ২৬০ ডিগ্রি সেলসিয়াস
7. চিহ্নিতকরণঃ অংশের সংখ্যা এবং তারিখের কোড

দ্রষ্টব্যঃ পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।

প্রশ্নঃ কোন বাঁক অনুপাত অপশন পাওয়া যায়? কিভাবে চয়ন করবেন?

উঃACST014-016 সিরিজচারটি বাঁক অনুপাতের বিকল্প প্রদান করেঃ1:1000,1:2000,1:2500, এবং1:3000একটি উচ্চতর ঘূর্ণন অনুপাত মানে কম সেকেন্ডারি আউটপুট বর্তমান, ছোট স্রোত পরিমাপ বা উচ্চ সংবেদনশীলতা নমুনা সার্কিট সঙ্গে ব্যবহারের জন্য উপযুক্ত।নির্বাচনের ভিত্তিতে পরিমাপ করা বর্তমান পরিসীমা এবং ডাউনস্ট্রিম নমুনা গ্রহণ সার্কিটের সংবেদনশীলতা নির্ধারণ করা উচিতআমরা পরামর্শের জন্য প্রযুক্তিগত সহায়তার সাথে যোগাযোগ করার পরামর্শ দিই।

প্রশ্ন: PBT 94V0 হাউজিং এর সুবিধা কি?

উঃ PBT চমৎকার বৈদ্যুতিক বিচ্ছিন্নতা এবং যান্ত্রিক শক্তি প্রদান করে।৯৪ ভি০অগ্নি প্রতিরোধের রেটিং নিশ্চিত করে যে উপাদানটি অস্বাভাবিক উত্তাপের অবস্থার অধীনে সহজেই জ্বলতে পারে না। ইপোক্সি ফিলিংয়ের সাথে মিলিত, পণ্য কাঠামো স্থিতিশীল, তাপ প্রতিরোধী,এবং আর্দ্রতা প্রতিরোধী, প্রয়োজনীয় শক্তি সরবরাহ পরিবেশের জন্য উপযুক্ত।
