বাড়ি /পণ্য/বর্তমান জ্ঞান ট্রান্সফরমার/এসএমডি উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার CT02 সিরিজ 18A পর্যন্ত এসি-ডিসি এবং ডিসি-ডিসি রূপান্তরকারীদের জন্য ক্ষুদ্রতম পদচিহ্ন

এসএমডি উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার CT02 সিরিজ 18A পর্যন্ত এসি-ডিসি এবং ডিসি-ডিসি রূপান্তরকারীদের জন্য ক্ষুদ্রতম পদচিহ্ন

আলোচনা
MOQ
আলোচনা সাপেক্ষ
মূল্য

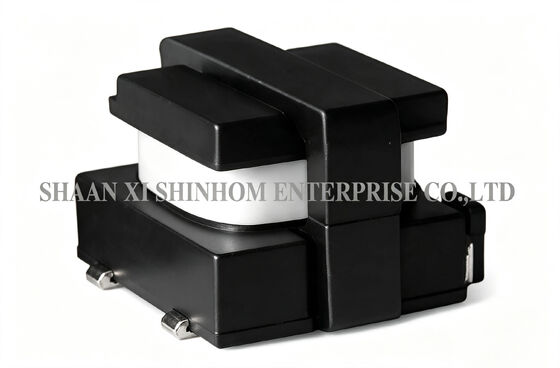

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
মোড়: 1:50,1:100,1:150,1:200,1:250
বর্তমান পরিসর: 18A পর্যন্ত
ফ্রিকোয়েন্সি বৈশিষ্ট্য: উচ্চ ফ্রিকোয়েন্সি
ইনস্টলেশন: এসএমডি
আকার: 6.4*6.0*4.6 মিমি
কাস্টমাইজড: কাস্টমাইজড
বিশেষভাবে তুলে ধরা:

এসএমডি বর্তমান ট্রান্সফরমার CT02 সিরিজ

,

উচ্চ-ফ্রিকোয়েন্সির বর্তমান ট্রান্সফরমার 18A পর্যন্ত

,

এসি-ডিসি রূপান্তরকারী জন্য বর্তমান সংবেদন ট্রান্সফরমার
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS/ISO/UL/CE/IATF16949/CNAS
মডেল নম্বার: CT02 সিরিজ
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 10000/মাস
পণ্যের বর্ণনা
CT02 সিরিজ সারফেস মাউন্ট ডিভাইস উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার 18A পর্যন্ত বর্তমান সঙ্গে

দ্যCT02 সিরিজএসএমডি উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার একটি সর্বনিম্ন প্যাকেজ নকশা বৈশিষ্ট্য। নামমাত্র বর্তমান 18A পর্যন্ত। ফ্রিকোয়েন্সি পরিসীমা 1kHz থেকে 1MHz হয়। পাঁচটি স্ট্যান্ডার্ড টার্ন অনুপাত বিকল্প উপলব্ধঃ 1:50১ঃ100১ঃ150১ঃ200, এবং ১ঃ300, বিভিন্ন সনাক্তকরণের নির্ভুলতার প্রয়োজনীয়তার জন্য উপযুক্ত। ভোল্টেজ পরীক্ষা সহ্য করুনঃ 1500VAC, নিরাপদ উচ্চ-ভোল্টেজ থেকে নিম্ন-ভোল্টেজ বিচ্ছিন্নতা নিশ্চিত করে। UL94V-0 শিখা retardant মান পূরণ করে।বৈদ্যুতিক স্পেসিফিকেশনগুলি 25 °C পরিবেষ্টিত তাপমাত্রায় পরীক্ষার উপর ভিত্তি করে. নামমাত্র বর্তমানকে বর্তমানের মান হিসাবে সংজ্ঞায়িত করা হয় যেখানে প্রাথমিক বর্তমান এবং গৌণ প্রতিফলিত বর্তমান (টার্ণ রেসিও শন্ট) 40 ডিগ্রি সেলসিয়াসের তাপমাত্রা বৃদ্ধি করে।এটি এসি-ডিসি/ডিসি-ডিসি রূপান্তরকারীগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, পোল পয়েন্ট-অফ-লোড কনভার্টার, উচ্চ-ফ্রিকোয়েন্সি বর্তমান নিয়ন্ত্রণ সার্কিট, এবং ইমপ্লাস বর্তমান পরীক্ষার অ্যাপ্লিকেশন।

বৈশিষ্ট্যঃ
  • ক্ষুদ্রতম পদচিহ্ন
  • হাই-পট 1500VAC এ পরীক্ষা করা হয়েছে
  • কাজের ফ্রিকোয়েন্সি পরিসীমাঃ 1kHz থেকে 1MHz
  • বর্তমান পরিসীমাঃ সর্বোচ্চ ১৮ এ
  • ঘূর্ণন অনুপাতঃ ১:50১মঃ100১মঃ150, ১ঃ২০০ এবং ১ঃ300
অ্যাপ্লিকেশনঃ
  • এসি/ডিসি কনভার্টার
  • ডিসি/ডিসি কনভার্টার
  • পোল কনভার্টার
  • উচ্চ ফ্রিকোয়েন্সি বর্তমান নিয়ন্ত্রণ সার্কিট এবং ইমপ্লান্স বর্তমান পরীক্ষা
টেকনিক্যাল ইনফরমেশনঃ
  • ১০ কিলোহার্টজ, ০.১ ভিআরএমএসে পরীক্ষা করা হয়েছে।
  • 25°C এ বৈদ্যুতিক বৈশিষ্ট্যাবলী
  • অপারেটিং পরিসীমাঃ -৪০ ডিগ্রি সেলসিয়াস থেকে ১.৩০ ডিগ্রি সেলসিয়াস। এটি পরিবেশে তাপমাত্রা বৃদ্ধি এবং তাপমাত্রা বৃদ্ধির সংমিশ্রণ।
  • ইউএল ৯৪ভি-০ মেনে চলে।
  • প্রাইমারি, প্লাস টার্ন-প্রোসিওন-বিভক্ত ডিসি বর্তমানের মাধ্যমে ডিপ্লোমেটিক রাইন্ডিংয়ের মাধ্যমে, 25 ডিগ্রি সেলসিয়াসে 40 ডিগ্রি সেলসিয়াসের তাপমাত্রা বৃদ্ধি করতে।
  • সমস্ত পণ্য RoHS- compliant হয়

এসএমডি উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার CT02 সিরিজ 18A পর্যন্ত এসি-ডিসি এবং ডিসি-ডিসি রূপান্তরকারীদের জন্য ক্ষুদ্রতম পদচিহ্ন

দ্রষ্টব্যঃ পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ CT02 সিরিজের ন্যূনতম প্যাকেজ আকারের সুবিধা কী?

উঃন্যূনতম প্যাকেজ ডিজাইনCT02 সিরিজবিশেষ করে স্পেস-সংকীর্ণ কম্প্যাক্ট পাওয়ার ডিজাইনের জন্য উপযুক্ত, যেমন পোল (পয়েন্ট-অফ-লোড) রূপান্তরকারী, পোর্টেবল ডিভাইস পাওয়ার মডিউল এবং উচ্চ ঘনত্বের পিসিবি লেআউট।এটি সীমিত স্থানের মধ্যে সঠিক বর্তমান sensing এবং ফিডব্যাক নিয়ন্ত্রণ সক্ষম.

প্রশ্ন: 18A নামমাত্র বর্তমান কিভাবে সংজ্ঞায়িত করা হয়?

উঃনামমাত্র বর্তমানকে বর্তমানের মান হিসাবে সংজ্ঞায়িত করা হয় যেখানে প্রাথমিক বর্তমান এবং গৌণ প্রতিফলিত বর্তমান (টার্ণ রেসিও শন্ট) একসাথে একটি৪০°সিতাপমাত্রা বৃদ্ধি, পরীক্ষিত২৫°সিপরিবেষ্টিত তাপমাত্রা। প্রকৃত অ্যাপ্লিকেশনগুলিতে, নিশ্চিত করুন যে মোট বর্তমান নামমাত্র মান অতিক্রম করে না এবং উপাদান তাপমাত্রা (পৰিবেষ্টিত তাপমাত্রা + তাপমাত্রা বৃদ্ধি) অতিক্রম করে না১৩০°সি.
