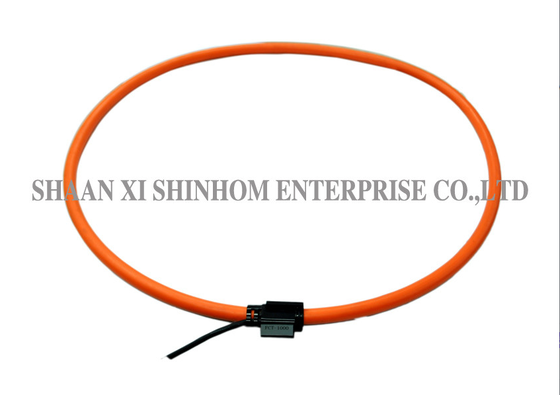

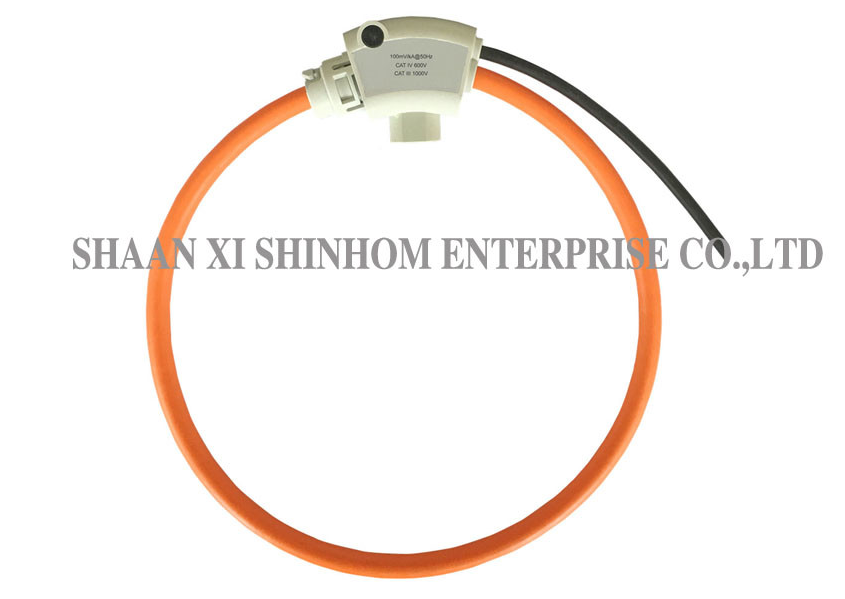

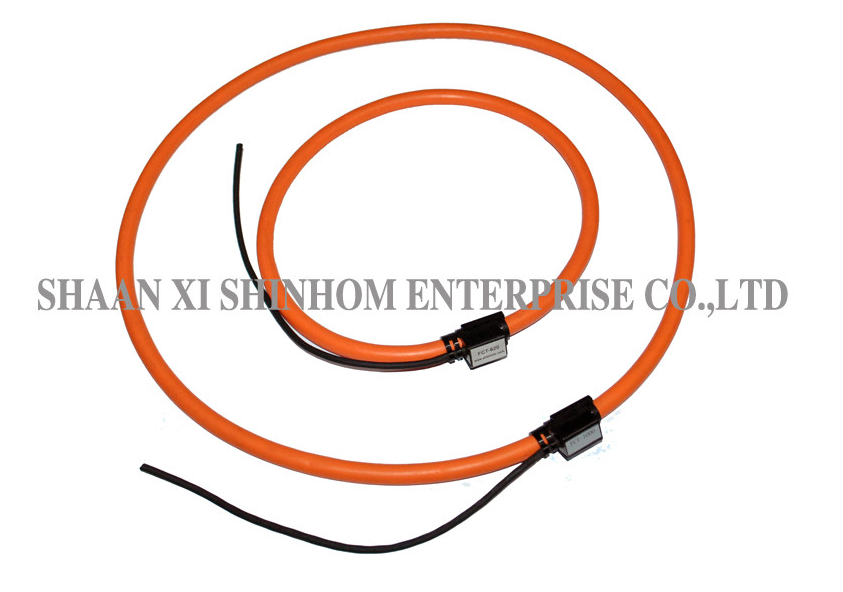

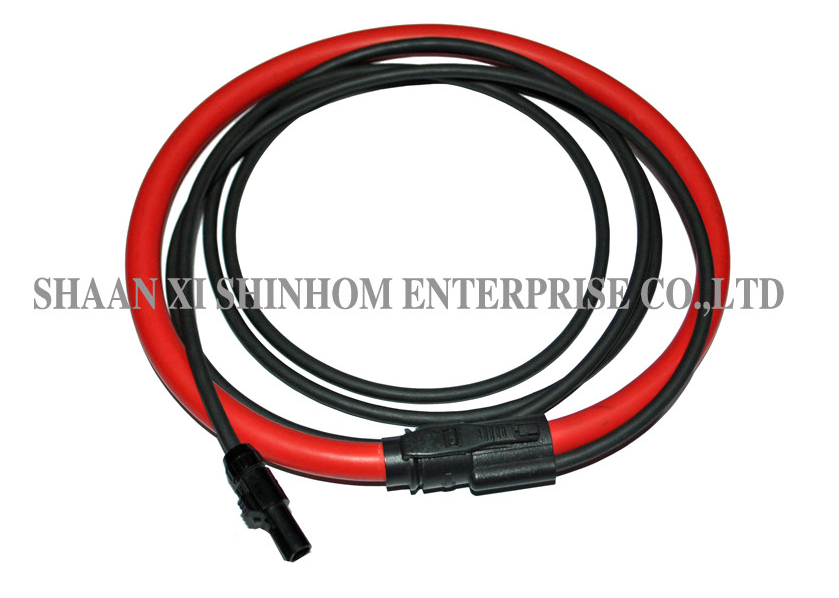

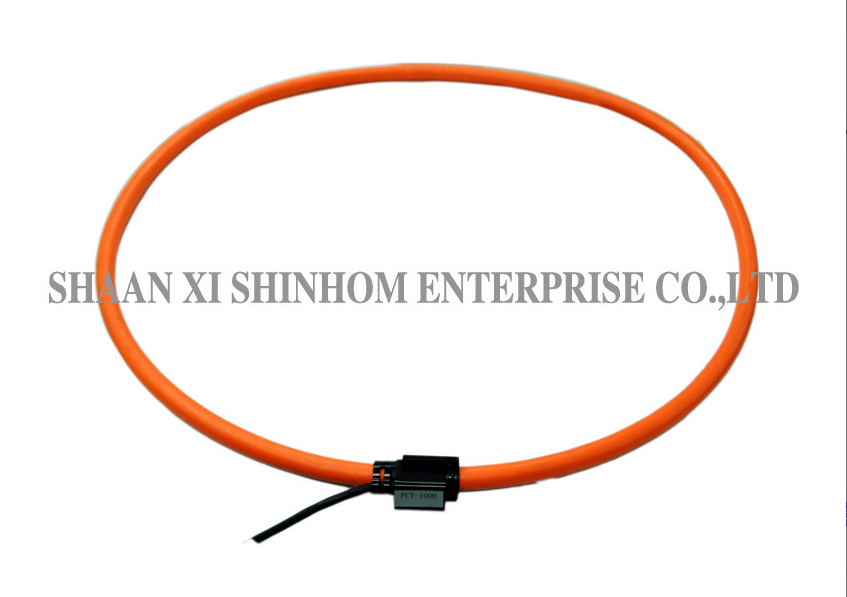

উচ্চ বর্তমান পর্যবেক্ষণের জন্য নমনীয় Rogowski কুণ্ডলী বর্তমান ট্রান্সফরমার

এইনমনীয় Rogowski কুণ্ডলী বর্তমান ট্রান্সফরমারস্থায়ী ইনস্টলেশনের জন্য ডিজাইন করা একটি এসি বর্তমান সেন্সর। এটি একটি পাতলা, নমনীয়, স্ন্যাপ-অন রোগোস্কি সেন্সিং কয়েলকে একটি সিগন্যাল কন্ডিশনারের সাথে একত্রিত করে, সঠিক সত্য RMS বর্তমান পরিমাপ প্রদান করে। পণ্যটি উচ্চ রৈখিকতা এবং একটি বিস্তৃত গতিশীল পরিসীমা প্রদান করে। নমনীয় স্প্লিট-কোর ডিজাইন সার্কিটকে বাধা না দিয়ে দ্রুত ইনস্টলেশনের অনুমতি দেয় এবং বড় বা অনিয়মিত আকারের কন্ডাক্টরের সাথে খাপ খায়। কোন সেকেন্ডারি ওপেন-সার্কিট বিপদ নেই, এবং এটির শক্তিশালী অ্যান্টি-ওভারলোড ক্ষমতা রয়েছে। অ-আক্রমণকারী পরিমাপ প্রধান সার্কিট থেকে শক্তি আঁকতে পারে না। বাহ্যিক বর্তমান হস্তক্ষেপের উচ্চতর প্রত্যাখ্যান সহ, কয়েলের ভিতরে কন্ডাক্টরের অবস্থান নির্বিশেষে সেন্সরটি চমৎকার পরিমাপের ধারাবাহিকতা প্রদান করে। এটি ব্যাপকভাবে উচ্চ-বর্তমান পর্যবেক্ষণ, পাওয়ার গুণমান পর্যবেক্ষণ, সুরেলা বিশ্লেষণ, পাওয়ার পর্যবেক্ষণ এবং রিলে সুরক্ষায় ব্যবহৃত হয়।

বৈশিষ্ট্য

• 1A থেকে 100kA পর্যন্ত উচ্চ রৈখিকতা
• প্রশস্ত গতিশীল পরিসীমা
• বড় আকারের বা বিশ্রী আকৃতির কন্ডাক্টর বা সীমিত অ্যাক্সেস সহ জায়গায় খুব দরকারী
• ওপেন সার্কিট সেকেন্ডারি থেকে কোন বিপদ নেই
• বড় ওভারলোড দ্বারা ক্ষতিগ্রস্ত হয় না
• অ-অনুপ্রবেশকারী, কোন শক্তি প্রধান থেকে টানা
• কয়েলের ভিতরে পরিবাহীর যেকোনো অবস্থানে পরিমাপের অভিন্নতা
• বহিরাগত বর্তমান পরিবাহী প্রত্যাখ্যান চমৎকার ডিগ্রী

অ্যাপ্লিকেশন

• পরিমাপ যন্ত্র, ল্যাব ইনস্ট্রুমেন্টেশন
• পাওয়ার মনিটরিং ও কন্ট্রোল সিস্টেম
• ডিসি রিপল পরিমাপ
• হারমোনিক্স এবং ক্ষণস্থায়ী পর্যবেক্ষণ
• পাওয়ার মিটার, পাওয়ার রেনালাইজার সেন্সর

স্পেসিফিকেশন

মাত্রা

আপনার থেকে বেছে নেওয়ার জন্য এখানে বিভিন্ন ধরণের স্পেসিফিকেশন রয়েছে।

FAQ

প্রশ্ন: একটি রোগোস্কি কয়েল এবং একটি প্রথাগত বর্তমান ট্রান্সফরমার (সিটি) এর মধ্যে পার্থক্য কী?

ক:একটি Rogowski কুণ্ডলী কোন চৌম্বকীয় কোর ছাড়া একটি বায়ু কোর কাঠামো ব্যবহার করে। এটা কোন কোর স্যাচুরেশন সমস্যা আছে, অফারঅত্যন্ত উচ্চ রৈখিকতা(1A থেকে 100kA পর্যন্ত) এবং কখুব বিস্তৃত গতিশীল পরিসীমা. Rogowski কুণ্ডলী এছাড়াও উপস্থাপনকোন উচ্চ ভোল্টেজ বিপদযখন সেকেন্ডারি খোলা থাকে, শক্তিশালী অ্যান্টি-ওভারলোড ক্ষমতা সহ। ঐতিহ্যগত CT-এর একটি আয়রন কোর থাকে এবং সীমিত গতিশীল পরিসর সহ নিম্ন এবং উচ্চ উভয় স্রোতে স্যাচুরেশন সমস্যায় ভোগে। সেকেন্ডারি ওপেন সার্কিট বিপজ্জনক উচ্চ ভোল্টেজ তৈরি করতে পারে।

প্রশ্ন: উচ্চ-কারেন্ট পরিমাপে একটি নমনীয় রোগোস্কি কয়েলের সুবিধা কী কী?

ক:নমনীয় Rogowski কুণ্ডলী হয়লাইটওয়েটএবংনমনযোগ্য. এটি বড় বা অনিয়মিতভাবে আকৃতির কন্ডাক্টরের চারপাশে মোড়ানো যেতে পারে, এটি স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য উপযুক্ত করে তোলে। ঐতিহ্যগত অনমনীয় CT-এর তুলনায়, নমনীয় নকশা অফার করেসহজ ইনস্টলেশন, বিশেষত রেট্রোফিট প্রকল্প এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে পাওয়ার বন্ধ করা যায় না।
