ডিসি-ডিসি এবং এসি-ডিসি কনভার্টারগুলির জন্য ৩৫ অ্যাম্পিয়ার পর্যন্ত এসএমডি কারেন্ট সেন্সর ট্রান্সফর্মার এসিএসটিই১২ সিরিজ

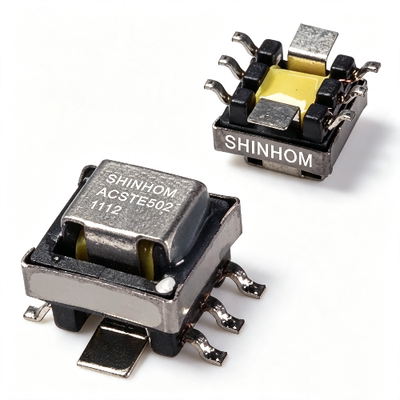

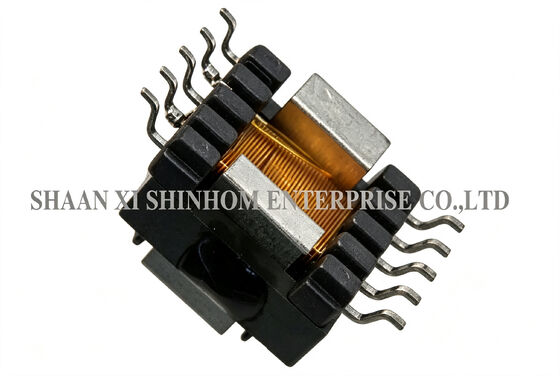

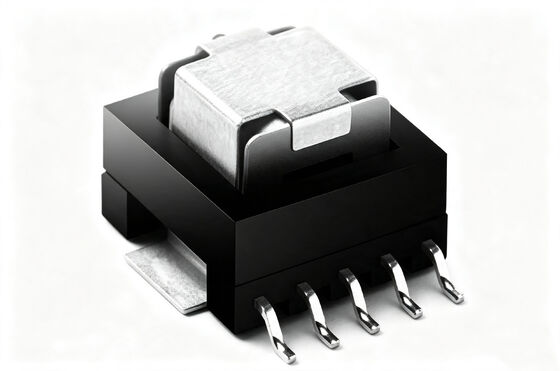

ACSTE12 সিরিজ SMD কারেন্ট সেন্সর ট্রান্সফরমার

The ACSTE12 সিরিজ SMD কারেন্ট সেন্স ট্রান্সফরমারটি DC-DC এবং AC-DC কনভার্টার অ্যাপ্লিকেশনে কারেন্ট সেন্সিংয়ের জন্য ডিজাইন করা হয়েছে। রেট করা কারেন্ট 35A পর্যন্ত, 1kHz থেকে 500kHz ফ্রিকোয়েন্সি রেঞ্জ সহ। পণ্যটি একটি লো-প্রোফাইল SMD প্যাকেজ (উচ্চতা 10mm, প্যাড সাইজ 19.9mm×15.0mm) ব্যবহার করে, যা স্বয়ংক্রিয় প্লেসমেন্ট এবং রিফ্লো সোল্ডারিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ। একাধিক কোর সাইজ উপলব্ধ (EE4.2, EE5, EE8.3, EF12.6) টার্ন রেশিও বিকল্পের একটি সম্পূর্ণ পরিসীমা সহ, নমনীয় নির্বাচন সরবরাহ করে। এটি শক্তি মিটারিং, পাওয়ার মনিটরিং, সুরক্ষা CTs, AC/DC কনভার্টার এবং DC-DC কনভার্টারে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

• উচ্চতা: 10mm সর্বোচ্চ
• ফুটপ্রিন্ট: 19.9mm X 15.0mm সর্বোচ্চ
• ফ্রিকোয়েন্সি রেঞ্জ: 1KHz থেকে 500KHz
• কারেন্ট রেটিং: 35A পর্যন্ত
• লো প্রোফাইল SMD কারেন্ট ট্রান্সফরমার
• টার্ন রেশিওর সম্পূর্ণ নির্বাচন
• EE4.2 EE5 EE8.3 EF12.6 উপলব্ধ
• পিক অ্যান্ড প্লেস অ্যাপ্লিকেশনের জন্য উপযুক্ত
• সোল্ডার রিফ্লো সহ্য করে

অ্যাপ্লিকেশন

1. AC এনার্জি মিটার পাওয়ার ট্রান্সডিউসার RTU
2. সুরক্ষা কারেন্ট ট্রান্সফরমার
3. AC কিলোওয়াট আওয়ার মিটার
4. ইলেকট্রনিক মনিটরিং সিস্টেম
5. DC/DC কনভার্টার
6. AC/DC কনভার্টার

প্রযুক্তিগত তথ্য

1. ইনসুলেশন রেজিস্ট্যান্স: 500V DC >100MΩ
2. হাই-পট: 1500V 1mA 60S
3. তাপমাত্রা রেঞ্জ: -40℃ থেকে +125℃
4. স্টোরেজ তাপমাত্রা: -40℃ থেকে +125℃
5. সোল্ডারিং হিট প্রতিরোধ: 10 সেকেন্ডের জন্য 260℃
6. মার্কিং: পার্ট নম্বর এবং তারিখ কোড

নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
