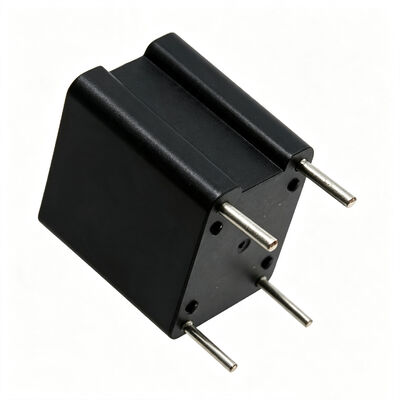

উচ্চ নির্ভুলতা পিসিবি মাউন্ট বর্তমান ট্রান্সফরমার এসসিএসটি -২ সিরিজ এসএমপিএস বর্তমান সংবেদনের জন্য 15 এ পর্যন্ত

এসিএসটি-২ সিরিজ পিসিবি মাউন্ট উচ্চ নির্ভুলতা বর্তমান ট্রান্সফরমার 15A পর্যন্ত সর্বাধিক বর্তমান পরিসীমা উপলব্ধ

দ্যএসিএসটি-২ সিরিজউচ্চ নির্ভুলতা পিসিবি-মাউন্ট বর্তমান ট্রান্সফরমারটি পাওয়ার সাপ্লাই বর্তমান সেন্সিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। নামমাত্র বর্তমান 15A পর্যন্ত, 10kHz থেকে 200kHz পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা সহ।চারটি স্ট্যান্ডার্ড বাঁক অনুপাত অপশন উপলব্ধ: ১ঃ50১ঃ100১ঃ200, এবং ১ঃ300, যার সাথে সংশ্লিষ্ট সেকেন্ডারি ঘূর্ণন 50, 100, 200, এবং 300 ঘূর্ণন। পণ্যটি একটি 1-ঘূর্ণন প্রাথমিক মোড়ক এবং 130 °C নিরোধক সিস্টেম ব্যবহার করে। বিচ্ছিন্নতা ভোল্টেজ 3750Vrms,আইইসি ৯৫০ আইসোলেশন প্রয়োজনীয়তা পূরণ করে. এটি উভয় একধ্রুব এবং দ্বিধ্রুব অপারেটিং মোড সমর্থন করে। এটি বিদ্যুৎ সরবরাহ বর্তমান স্যাম্পলিং, ওভারকরেন্ট সুরক্ষা এবং ফিডব্যাক নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

• আইইসি 950 আইসোলেশন প্রয়োজনীয়তা পূরণ করে
• 3750Vrms প্রাথমিক থেকে মাধ্যমিক ব্রেকডাউন ভোল্টেজ
• ফ্রিকোয়েন্সি রেঞ্জ ১০ থেকে ২০০ কিলোহার্টজ
• বর্তমান পরিসীমাঃ সর্বোচ্চ ১৫ এ
• ঘূর্ণন অনুপাতঃ ১:50১ঃ100১ঃ200, ১ঃ৩০০ পাওয়া যায়
• অপারেটিং তাপমাত্রাঃ -40 থেকে 85°C

অ্যাপ্লিকেশন

• স্যুইচিং পাওয়ার সাপ্লাই স্ট্রিম সেন্সিং

• ওভারকরেন্ট সুরক্ষা সার্কিট

• বর্তমান ফিডব্যাক নিয়ন্ত্রণ

• উচ্চ ফ্রিকোয়েন্সি পাওয়ার কনভার্টার

• ইউনিপোলার সুইচিং পাওয়ার সাপ্লাই

• বাইপোলার সুইচিং পাওয়ার সাপ্লাই

• ডিসি-ডিসি রূপান্তরকারী

• পলস বর্তমান পর্যবেক্ষণ

টেকনিক্যাল তথ্য

• এই বর্তমান সেন্সর ট্রান্সফরমারগুলির একটি 1 টার্ন প্রাথমিক ঘূর্ণন, দ্বিতীয় ঘূর্ণন (এন) যেমন টেবিলে নির্দেশিত হয়েছে এবং 130 °C নিরোধক সিস্টেম রয়েছে।
• রেফারেন্স ভ্যালুগুলি একধারার অপারেশনের জন্য, 50kHz, 40% ডিউটি ফ্যাক্টর, এবং আনুমানিক 55 °C তাপমাত্রা বৃদ্ধি।
• সর্বাধিক ব্যবহারযোগ্য পিক সেন্সর বর্তমান (আইপিকে) তাপমাত্রা বৃদ্ধি বা কোর স্যাচুরেশন উপর নির্ভর করে, যা অপারেটিং অবস্থার জন্য মূল্যায়ন করা উচিত।
• এই বর্তমান সেন্স ট্রান্সফরমারগুলি সুইচ মোড পাওয়ার সাপ্লাই অ্যাপ্লিকেশনগুলির জন্য সুপারিশ করা হয়, একধ্রুব বা দ্বিধ্রুব, 10kHz থেকে 200kHz পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করে।
• স্কেল ফ্যাক্টর (কেভিআই) সমান্তরাল প্রতিরোধক (RT) এর সমান এবং RT = NS হলে 1 ভোল্ট / এম্পের সমান।
• সেকেন্ডারি ইন্ডাক্ট্যান্স (এলএস) 15kHz এবং 0.5V এ ACST-2050,1V এ ACST-2100, 2V এ ACST-2200 এবং 3V এ ACST-2300 এর জন্য পরিমাপ করা হয়।

দ্রষ্টব্যঃ পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: ACST-2 সিরিজের জন্য স্কেল ফ্যাক্টর কিভাবে গণনা করা হয়?

উত্তরঃ স্কেল ফ্যাক্টর KVI সমান্তরাল প্রতিরোধকের RT এর সমানুপাতিক। সূত্রটি হল KVI = 1V / A × (RT / Ns), যেখানে Ns দ্বিতীয় ঘূর্ণন সংখ্যা। যখন RT = Ns (ওমে), KVI = 1V / A,যার অর্থ 1A প্রাথমিক বর্তমান 1V মাধ্যমিক আউটপুট ভোল্টেজ উত্পাদন করেউদাহরণস্বরূপ, ACST-2050 (Ns=50) এর জন্য, 50Ω সমাপ্তি প্রতিরোধক সহ, 1A প্রাথমিক বর্তমান 1V গৌণ আউটপুট উত্পাদন করে।

প্রশ্ন: সঠিক বাঁক অনুপাত কিভাবে বেছে নেবেন?

উত্তরঃ টার্ন রেসিও নির্বাচন প্রাথমিক বর্তমান পরিসীমা এবং প্রয়োজনীয় গৌণ নমুনা ভোল্টেজ উপর নির্ভর করে। একটি নিম্ন টার্ন রেসিও (যেমন, 1:50) কম গৌণ ঘূর্ণন, উচ্চ আউটপুট বর্তমান আছে,এবং বৃহত্তর বর্তমান সনাক্তকরণের জন্য উপযুক্তএকটি উচ্চতর ঘূর্ণন অনুপাত (যেমন, 1: 300) আরো দ্বিতীয় ঘূর্ণন, কম আউটপুট বর্তমান আছে, এবং ছোট স্রোত বা উচ্চ আউটপুট ভোল্টেজ প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত।আমরা পিক প্রাথমিক বর্তমান এবং সমাপ্তি প্রতিরোধের মান উপর ভিত্তি করে নির্বাচন সুপারিশ.

প্রশ্ন: একধ্রুব ও দ্বিধ্রুব অপারেটিং মোডের মধ্যে পার্থক্য কি?

উত্তরঃ একধ্রুব মোডে, প্রাথমিক স্রোত সর্বদা একই দিক (ইতিবাচক বা নেতিবাচক) প্রবাহিত হয়, সাধারণত ফ্লাইব্যাক রূপান্তরকারীগুলির মতো টপোলজিগুলিতে পাওয়া যায়। দ্বিধ্রুব মোডে,প্রাথমিক বর্তমান ইতিবাচক এবং নেতিবাচক মধ্যে alternatesএসিএসটি-২ সিরিজ উভয় মোড সমর্থন করে। রেফারেন্স পারফরম্যান্স ডেটা 40% ডিউটি চক্রের সাথে 50kHz এ সরবরাহ করা হয়।
