পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 5-5000A | আউটপুট: | 0.333VAC বা 0-0.5A |
|---|---|---|---|
| সঠিকতা: | 1.0 | পণ্যের নাম: | স্প্লিট-কোর কারেন্ট ট্রান্সফর্মার |
| পিটারিং ফ্রিকোয়েন্সি: | 50-60Hz | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার |
||

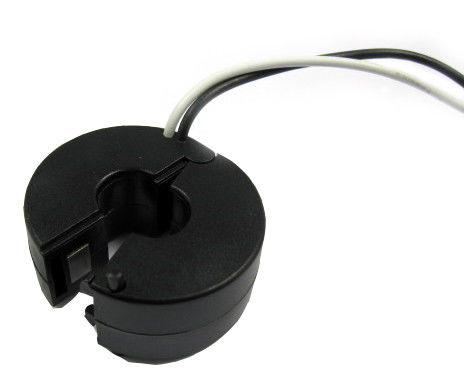

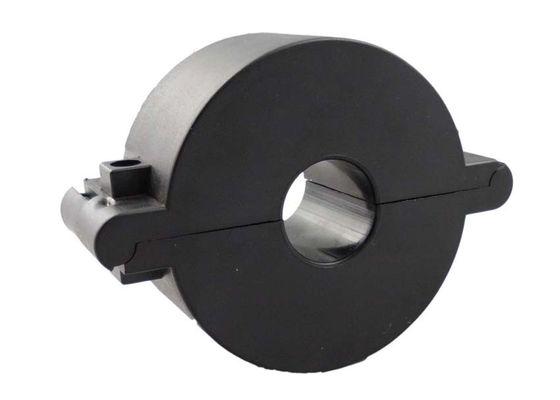

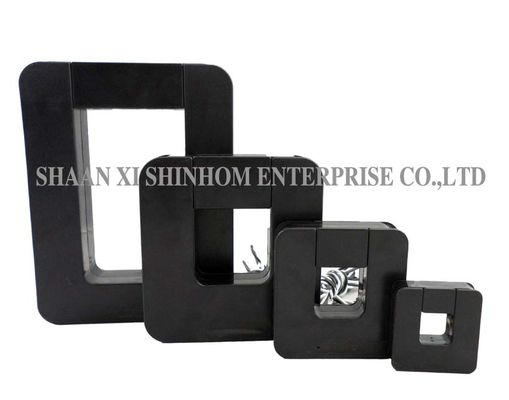

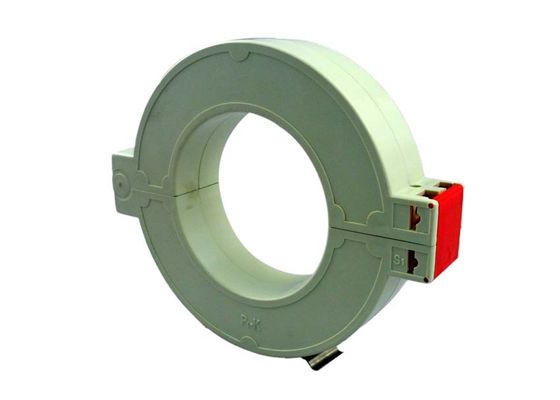

এসসিটি কে 751 সিরিজ স্প্লিট কোর কারেন্ট ট্রান্সফর্মার 5 থেকে 5000 এ ইনপুট এবং স্ন্যাপ বন্ধ / খোলার বৈশিষ্ট্য, নির্ভুলতা 1.0
এসসিটিকে 751 সিরিজের স্প্লিট কোর স্টাইলের বর্তমান ট্রান্সফরমারগুলি দ্রুত এবং সহজ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। বিভক্ত কোর নকশা সিটি ইনস্টলেশনের জন্য তারের সার্কিটগুলি সংযোগ বিচ্ছিন্ন না করে চৌম্বকীয় ক্ষেত্র অন্তর্ভুক্তির মাধ্যমে যোগাযোগবিহীন বর্তমান পরিমাপের অনুমতি দেয়। এই পদ্ধতিটি একটি নিরাপদ, সহজ এবং বহনযোগ্য বর্তমান পরিমাপের অনুমতি দেয়।
বৈদ্যুতিক প্যারামিটার
| ফ্রিকোয়েন্সি | 50-60Hz |
| রেটেড ইনপুট | 5A-5000A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-500 এমএ |
| অনুপাত | ± 1.0 |
| ফেজ কোণ | ≤ ± 90 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| মূল | Permalloy |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (টুইনস্টেড তার) 2.0 মি |
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
নির্বাচন টাইপ করুন
পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি / ইঞ্চি) | |||||
একজন | বি | সি | ডি | ই | |||||
SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62,7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 82,5 (3.25) | 85,1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100,250,400,630,800A, 1000,2000) | 0-200mA 0.333V | 1.0 | 121,0 (4.76) | 127,0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
SCTK751E | 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 118,0 (4.65) | 133,0 (5.24) | 24.0 (0.94) | 68,0 (2.68) | 80,0 (3.15) | |
SCTK751F | 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146,0 (5.75) | 190,5 (7.50) | 35.6 (1.40) | 76,2 (3.00) | 127,0 (5.00) | |
ব্যাবহারবিধি
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যায়
