বেস স্টেশন এবং পরীক্ষার সরঞ্জামের জন্য আরএফ চিপ রেজিস্টর 2W-800W DC-18GHz

এই সিরিজেরআরএফ চিপ প্রতিরোধক, সমাপ্তি, এবং attenuators উচ্চ ফ্রিকোয়েন্সি পাওয়ার সার্কিট জন্য ডিজাইন করা হয়েছে. এটি AlN (অ্যালুমিনিয়াম নাইট্রাইড) বা Al₂O₃ (অ্যালুমিনিয়াম অক্সাইড) সাবস্ট্রেট উপকরণ ব্যবহার করে, চমৎকার তাপ অপচয় এবং তাপীয় স্থিতিশীলতা প্রদান করে। স্ট্যান্ডার্ড প্রতিবন্ধকতা 50Ω। পাওয়ার পরিসীমা 2W থেকে 800W কভার করে। ফ্রিকোয়েন্সি রেঞ্জ হল DC থেকে 18GHz। চিপ, লিডড এবং ফ্ল্যাঞ্জ মাউন্ট শৈলী সহ একাধিক প্যাকেজ প্রকার উপলব্ধ। এগুলি বিভিন্ন আরএফ সার্কিট লেআউট প্রয়োজনীয়তার সাথে খাপ খায়। তারা ব্যাপকভাবে যোগাযোগ বেস স্টেশন, পরীক্ষা এবং পরিমাপ সরঞ্জাম, শক্তি পরিবর্ধক, আইসোলেটর ব্যবহার করা হয়.

• স্ট্যান্ডার্ড প্রতিবন্ধকতা - 50Ω
• প্রতিরোধ সহনশীলতা - ±3%, ±5%
• পাওয়ার পরিসীমা - 2W থেকে 800W
• ফ্রিকোয়েন্সি পরিসীমা - DC থেকে 18GHz
• সাবস্ট্রেট উপাদান – AlN, Al₂O₃
• তাপমাত্রা সহগ - ±150ppm/°C
• অপারেটিং তাপমাত্রা - -55°C থেকে +175°C
• ইলেকট্রোড উপাদান - নিকেল + সিলভার

• যোগাযোগ বেস স্টেশন শক্তি পরিবর্ধক
• আরএফ পরীক্ষা এবং পরিমাপ সরঞ্জাম
• স্যাটেলাইট যোগাযোগ টার্মিনাল
• আরএফ আইসোলেটর এবং সার্কুলেটার
• সম্প্রচার টেলিভিশন ট্রান্সমিশন সরঞ্জাম
• মেডিকেল আরএফ সরঞ্জাম
• এভিওনিক্স সিস্টেম

প্রশ্ন: Al₂O₃ এর তুলনায় AlN সাবস্ট্রেটের সুবিধাগুলি কী কী?

উত্তর: AlN (অ্যালুমিনিয়াম নাইট্রাইড) উচ্চতর তাপ পরিবাহিতা (প্রায় 170W/mK) অফার করে, উচ্চ-শক্তি RF অ্যাপ্লিকেশনের জন্য আরও ভাল তাপ অপচয় প্রদান করে। Al₂O₃ (অ্যালুমিনিয়াম অক্সাইড) খরচ কম এবং ছোট থেকে মাঝারি শক্তি প্রয়োগের জন্য উপযুক্ত। উভয়ই ভাল নিরোধক এবং তাপীয় স্থিতিশীলতা অফার করে। নির্বাচন শক্তি স্তর এবং খরচ বাজেট উপর নির্ভর করে.

প্রশ্ন: RF সিস্টেমে VSWR-এর কী প্রভাব রয়েছে?

উত্তর: ভিএসডব্লিউআর 1:1 এর যত কাছাকাছি হবে, ইম্পিডেন্স ম্যাচিং তত ভালো হবে, যার ফলে কম সংকেত প্রতিফলন এবং উচ্চ শক্তি স্থানান্তর দক্ষতা। এই সিরিজটি 1.20:1 হিসাবে কম VSWR অফার করে, একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসর জুড়ে চমৎকার প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করে এবং সংকেত প্রতিফলন এবং শক্তি হ্রাস হ্রাস করে।

প্রশ্ন: সমাপ্তির জন্য পাওয়ার রেটিং কীভাবে নির্বাচন করবেন?

উত্তর: দীর্ঘমেয়াদী নির্ভরযোগ্য অপারেশন নিশ্চিত করতে টার্মিনেশনের পাওয়ার রেটিং প্রকৃত আরএফ পাওয়ারের 1.5 থেকে 2 গুণ হওয়া উচিত। পরিবেষ্টিত তাপমাত্রা এবং তাপ অপচয়ের অবস্থাও বিবেচনা করা উচিত। 70 ডিগ্রি সেলসিয়াসের উপরে অপারেটিং করার সময়, পাওয়ার ডিরেটিং বক্ররেখা অনুযায়ী ডেরেটিংয়ের প্রয়োজন হয়। এই সিরিজ 2W থেকে 800W বিভিন্ন পাওয়ার প্রয়োজনীয়তা মেটাতে কভার করে।

প্রশ্ন: এই সিরিজের জন্য কোন ধরনের প্যাকেজ সমর্থিত?

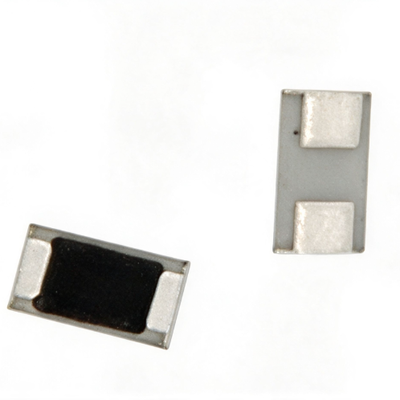

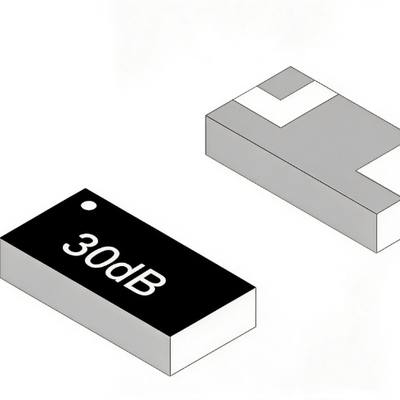

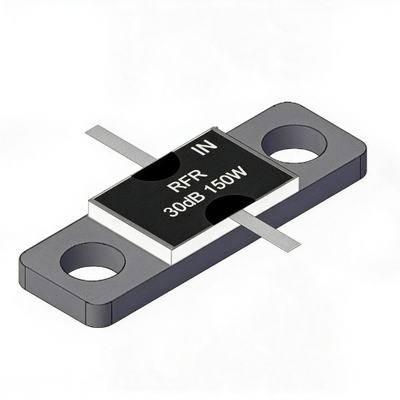

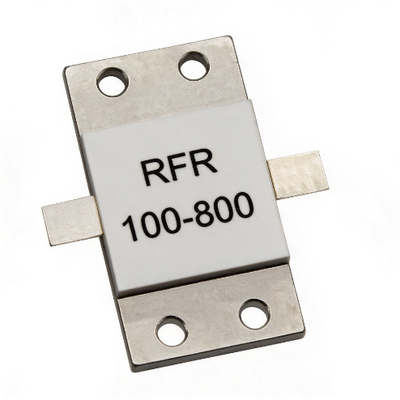

উত্তর: তিনটি প্যাকেজ প্রকার সমর্থিত: চিপ (এসএমডি), লিডেড এবং ফ্ল্যাঞ্জ মাউন্ট। চিপ টাইপ স্বয়ংক্রিয় SMT উৎপাদন লাইনের জন্য উপযুক্ত। লিডেড টাইপ ম্যানুয়াল সোল্ডারিং এবং প্রোটোটাইপিংয়ের জন্য উপযুক্ত। ফ্ল্যাঞ্জ মাউন্ট সেরা তাপ অপচয় প্রদান করে এবং উচ্চ-শক্তি প্রয়োগের জন্য উপযুক্ত।
