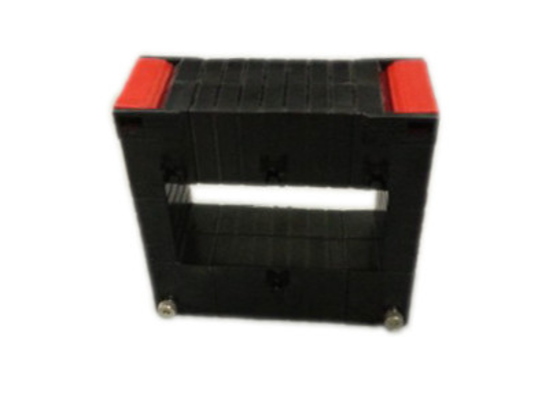

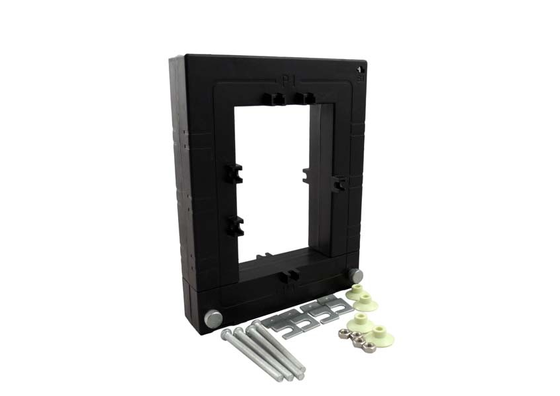

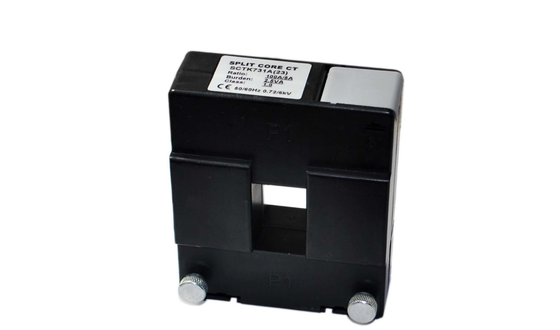

দ্যSCTK731Y সিরিজের স্প্লিট-কোর বর্তমান ট্রান্সফরমারএটি নতুন বা বিদ্যমান বিদ্যুৎ বিতরণ নেটওয়ার্কগুলিতে বর্তমান পরিমাপ এবং পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে।স্ন্যাপ-ফিট স্প্লিট-কর্স স্ট্রাকচারযা ক্যাবল বা বাসবার সংযোগ বিচ্ছিন্ন বা অপসারণ ছাড়া দ্রুত ইনস্টলেশন অনুমতি দেয়।প্রশস্ত উইন্ডো ডিজাইনবড় ব্যাসের ক্যাবল বা বাসবারের জন্য উপযুক্ত।সেকেন্ডারি রাইন্ডিং একটি অন্তর্নির্মিত আছেসুনির্দিষ্ট সমান্তরাল প্রতিরোধক, বহিরাগত নমুনা প্রতিরোধের প্রয়োজন ছাড়াই একটি নিরাপদ নিম্ন ভোল্টেজ আউটপুট প্রদান করে।কমপ্যাক্ট আকার এবং সহজ ইনস্টলেশন, বিভিন্ন বিদ্যমান ইনস্টলেশন অবস্থার সাথে মানিয়ে নিতে একাধিক আকার উপলব্ধ।এটি বিদ্যুৎ লাইন এবং সরঞ্জামগুলিতে বর্তমান পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়, পাশাপাশি মোটর, আলো, বায়ু সংকোচকারী, এইচভিএসি,এবং অটোমেশন নিয়ন্ত্রণ ব্যবস্থা, সেইসাথে শক্তি পর্যবেক্ষণ এবং রিলে সুরক্ষা ডিভাইস।
বৈশিষ্ট্যঃ
- পরীক্ষার পরিসীমাঃ 0.5 থেকে 6000A এসি ইনপুট, 0.333V বা 0-5A এর আউটপুট
- বড় বড় ক্যাবল বা বাস-বারগুলিকে ক্ল্যাম্প করার অনুমতি দেয়
- বিদ্যমান সমস্ত ইনস্টলেশন সামঞ্জস্য করার জন্য আকারের বিস্তৃত পরিসীমা
- ছোট আকার এবং সহজ মাউন্ট
- উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশনঃ
- বর্তমান, শক্তি, শক্তি এবং পর্যবেক্ষণ ডিভাইস
- বৈদ্যুতিক মোটর, আলোকসজ্জা, বায়ু সংকোচকারী, গরম এবং বায়ুচলাচল সিস্টেম, এয়ার কন্ডিশনার সরঞ্জাম এবং অটোমেশন জন্য বর্তমান এবং শক্তি পরিমাপ ✓ নিয়ন্ত্রণ সিস্টেম।
- বৈদ্যুতিক তারের এবং সরঞ্জামগুলির জন্য বর্তমান পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষা
বৈদ্যুতিক পরামিতি
| নামমাত্র ইনপুট |
0.5A-6000A |
| পরিমাপ পরিসীমা |
১০%-১৩০% |
| নামমাত্র আউটপুট |
0.333V ((AC) অথবা 0-5A |
| অনুপাত |
≤ ± 0.1% |
| ফেজ কোণ |
≤ ±5 মিনিট |
| আইসোলেশন প্রতিরোধের |
DC500V/100MΩmin |
যান্ত্রিক পরামিতি
| মামলা |
PC/UL94-V0 |
| ববিন |
পিসি |
| কোর |
সিলিকন |
| অভ্যন্তরীণ গঠন |
ইপোক্সি |
| নির্মাণ |
টাই |
| অপারেটিং তাপমাত্রা |
-২৫°সি ০+৭৫°সি |
| অপারেটিং আর্দ্রতা |
≤ ৮৫% |
| আউটপুট সংযোগ |
টার্মিনাল অথবা UL1015 22AWG ওয়্যার 1.5m |
প্রকার নির্বাচন
|
P/N
|
নামমাত্র ইনপুট
(A)
|
আউটপুট
(A)
|
সঠিকতা |
মাত্রা ((মিমি) |
|
|
|
|
এ |
বি |
সি |
ডি |
ই |
এফ |
জি |
এইচ |
আমি |
|
SCTK731Y(৩৩)
|
১০০-৪০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
SCTK731Y(34)
|
১০০-৬০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(৩৫)
|
১০০-১০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(36)
|
১০০-১২০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(38)
|
২০০-১৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
২৫০-২০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(312)
|
৫০০-২৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(313)
|
৫০০-৩০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(44)
|
১০০-৬০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(45)
|
১০০-১০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
১০০-১২০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((48)
|
২০০-১৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
২৫০-২০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(412)
|
৫০০-২৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(413)
|
৫০০-৩০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((৫৫)
|
১০০-১০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((৫৬)
|
১০০-১২০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((58)
|
২০০-১৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((510)
|
২৫০-২০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((512)
|
৫০০-২৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((513)
|
৫০০-৩০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((516)
|
১০০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(66)
|
১০০-১২০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
২০০-১৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
২৫০-২০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
৫০০-২৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
৫০০-৩০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
১০০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
২০০-১৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(810)
|
২৫০-২০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
৫০০-২৫০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(813)
|
৫০০-৩০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(814)
|
৮০০-৪০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
১০০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
২৫০-৪০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1111)
|
২৫০-৪০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
৫০০-৪০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1313)
|
৫০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
৬০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
৮০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
১০০০-৫০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((2020)
|
১০০০-৬০০০ এ
|
১এ/৫এ
|
0.2,0.5,1.0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
দ্রষ্টব্যঃ পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: ০.৩৩৩ ভোল্ট এবং ০-৫ এ আউটপুটের মধ্যে কিভাবে বেছে নেবেন?
উঃ 0.৩৩৩ ভিআউটপুট একটি নিম্ন-ভোল্টেজ সংকেত, যা ইলেকট্রনিক শক্তি মিটার, পিএলসি এবং ইনপুট ভোল্টেজ পরিমাপ যন্ত্রের জন্য উপযুক্ত।০-৫এআউটপুট একটি ঐতিহ্যগত বর্তমান সংকেত, যান্ত্রিক মিটার, রিলে, এবং সুরক্ষা ডিভাইসের জন্য উপযুক্ত। আপনার পরিমাপ সরঞ্জাম ইনপুট ইন্টারফেস উপর ভিত্তি করে নির্বাচন করুন।
প্রশ্ন: অন্তর্নির্মিত সুনির্দিষ্ট প্রতিরোধকের কাজ কী?
উঃসেকেন্ডারি উইন্ডিং এর একটি অন্তর্নির্মিত সুনির্দিষ্ট সমান্তরাল প্রতিরোধক রয়েছে। এটি বর্তমান সংকেতকে সরাসরি একটি নিরাপদ নিম্ন-ভোল্টেজ আউটপুটতে রূপান্তর করে, বাহ্যিক নমুনা প্রতিরোধের প্রয়োজন দূর করে।এটি ইনস্টলেশনকে সহজ করে তোলে, নিরাপত্তা উন্নত করে এবং উপাদান খরচ এবং ইনস্টলেশন স্থান সংরক্ষণ করে।
প্রশ্নঃ 0.5-6000A পরিমাপ পরিসীমা কোন অ্যাপ্লিকেশনগুলি পূরণ করতে পারে?
উঃঅতি-বিস্তৃত 0.5-6000A পরিমাপ পরিসীমা ছোট বর্তমানের নির্ভুলতা পর্যবেক্ষণ থেকে শুরু করে বড় শিল্প শক্তি বিতরণ সিস্টেম পর্যন্ত বিভিন্ন অ্যাপ্লিকেশন জুড়ে, সূক্ষ্ম শক্তি মিটারিংয়ের জন্য উপযুক্ত,মোটর সুরক্ষা, প্রধান বিতরণ লাইন পর্যবেক্ষণ, এবং অন্যান্য অনেক দৃশ্যকল্প।
প্রশ্ন: নমুনার জন্য কিভাবে আবেদন করবেন?
উঃআপনি আমাদের ওয়েবসাইট বা ইমেইলের মাধ্যমে নমুনা আবেদন জমা দিতে পারেন। দয়া করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনাগুলি হলবিনামূল্যেএবং এর মধ্যে পাঠানো হবে৩-৫ কার্যদিবস. ভর অর্ডার লিড সময় সাধারণত হয়২-৮ সপ্তাহ.
