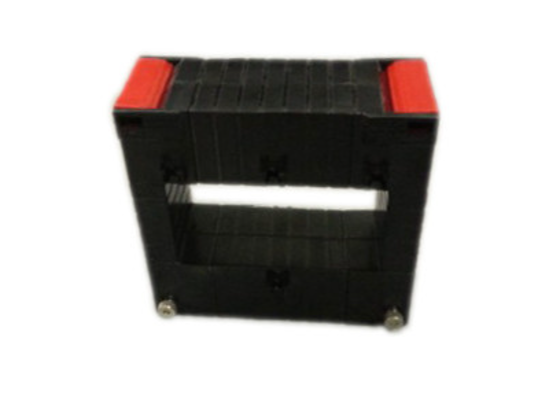

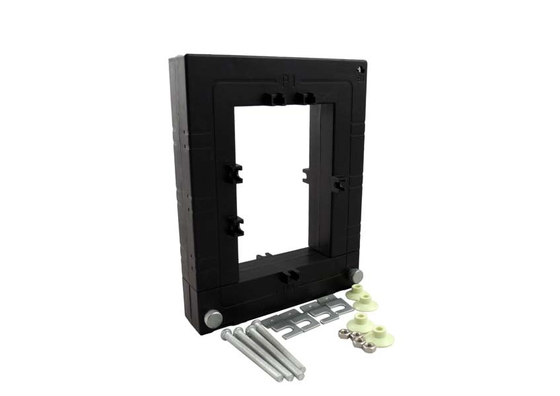

পাওয়ার মনিটরিং এবং রিলে সুরক্ষার জন্য SCTK732B সিরিজের স্প্লিট-কোর বর্তমান ট্রান্সফরমার

আলোচনা
MOQ
আলোচনা সাপেক্ষ
মূল্য
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
ইনপুট: 0.5A-6000A
আউটপুট: 0.333V(AC) বা 0-5A
ফ্রিকোয়েন্সি: 50-2.5KHz
নির্ভুলতা: 0.2, 0.5, 1.0
আউটপুট সংযোগ: টার্মিনাল
কাস্টমাইজড: হ্যাঁ
বিশেষভাবে তুলে ধরা:

স্প্লিট-কোর বর্তমান ট্রান্সফরমার SCTK732B

,

পাওয়ার মনিটরিং কারেন্ট ট্রান্সফরমার

,

রিলে সুরক্ষা স্প্লিট-কোর ট্রান্সফরমার
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: SCTK732B সিরিজ
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 10000/মাস
পণ্যের বর্ণনা

SCTK732B সিরিজ স্প্লিট-কোর কারেন্ট ট্রান্সফরমারটি নতুন বা বিদ্যমান পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে কারেন্ট পরিমাপ এবং পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। পণ্যটি একটি স্প্লিট-কোর কাঠামো ব্যবহার করে যা কেবল বা বাসবারগুলি সংযোগ বিচ্ছিন্ন বা অপসারণ না করেই দ্রুত ইনস্টলেশনের অনুমতি দেয়। সেকেন্ডারি উইন্ডিংটি কোরের পরিধি জুড়ে সমানভাবে বিতরণ করা হয়, যা কম লিকেজ ফ্লাক্স এবং স্থিতিশীল কর্মক্ষমতা প্রদান করে। ABS শিখা-প্রতিরোধী প্লাস্টিকের হাউজিং ভাল নিরোধক সুরক্ষা প্রদান করে। একটি বিল্ট-ইন প্রিসিশন প্যারালাল রেজিস্টর বাহ্যিক স্যাম্পলিং রেজিস্টরের প্রয়োজন ছাড়াই একটি নিরাপদ লো-ভোল্টেজ আউটপুট সরবরাহ করে। এটি পাওয়ার লাইন এবং সরঞ্জামগুলিতে কারেন্ট পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়, সেইসাথে মোটর, আলো, এয়ার কম্প্রেসার, এইচভিএসি এবং অটোমেশন কন্ট্রোল সিস্টেমের জন্য কারেন্ট এবং পাওয়ার পরিমাপ, সেইসাথে শক্তি পর্যবেক্ষণ ডিভাইসের জন্য।

বৈশিষ্ট্য:
  1. পরীক্ষার পরিসীমা: 0.5A - 6000A AC ইনপুট, 0.333VAC বা 0-5A আউটপুট
  2. পরীক্ষার নির্ভুলতা শ্রেণী: 0.2, 0.5 ,1.0
  3. কারেন্ট ট্রান্সফরমার সেকেন্ডারি উইন্ডিংগুলি কোরের পরিধি বরাবর সমানভাবে বিতরণ করা হয়, ট্রান্সফরমার নিরোধকের জন্য ABS শিখা-প্রতিরোধী প্লাস্টিক শেল ব্যবহার করা হয়।
  4. বাসের জন্য জানালার মাঝখানে চারপাশে পরার জন্য।
  5. সেকেন্ডারি উইন্ডিংগুলি সিস্টেমের চারপাশে সমানভাবে বিতরণ করা হয়, যার চৌম্বক ফ্লাক্স লিকেজ কম এবং স্থিতিশীল কর্মক্ষমতা, হালকা ওজন, সুবিধাজনক ইনস্টলেশন ইত্যাদি।
প্রয়োগ:
  1. বৈদ্যুতিক ওয়্যারিং এবং সরঞ্জামের জন্য কারেন্ট পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষা।
  2. বৈদ্যুতিক মোটর, আলো, এয়ার কম্প্রেসার, হিটিংয়ের জন্য কারেন্ট এবং পাওয়ার পরিমাপ
  3. ভেন্টিলেশন সিস্টেম, এয়ার-কন্ডিশন সরঞ্জাম এবং অটোমেশন – কন্ট্রোল সিস্টেম।
  4. কারেন্ট, পাওয়ার এবং এনার্জি মনিটরিং ডিভাইস।
বৈদ্যুতিক প্যারামিটার
রেটেড ইনপুট 0.5A-6000A
পরিমাপের পরিসীমা 10%In-130%In
রেটেড আউটপুট 0.333V(AC) বা 0-5A
অনুপাত ≤ ± 0.2%
ফেজ অ্যাঙ্গেল ≤ ±10min
ডাইইলেকট্রিক শক্তি 5.0KV/1mA/1min
ইনসুলেশন রেজিস্ট্যান্স DC500V/100MΩmin
মেকানিক্যাল প্যারামিটার
কেস PC+ABS/UL94-V0
ববিন PC+ABS
কোর সিলিকন
অভ্যন্তরীণ কাঠামো ইপোক্সি
নির্মাণ টাই
অপারেটিং টেম্প −25℃～＋75℃
অপারেটিং আর্দ্রতা ≤85%
টাইপ নির্বাচন
P/N ইনপুট (A) আউটপুট (A/V) নির্ভুলতা মাত্রা (মিমি)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

পাওয়ার মনিটরিং এবং রিলে সুরক্ষার জন্য SCTK732B সিরিজের স্প্লিট-কোর বর্তমান ট্রান্সফরমার

নোট: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

FAQ
প্রশ্ন: এই পণ্যের জন্য কোন নির্ভুলতা শ্রেণী উপলব্ধ?

উত্তর: তিনটি নির্ভুলতা শ্রেণী উপলব্ধ: ক্লাস 0.2, ক্লাস 0.5, এবং ক্লাস 1.0। ক্লাস 0.2 নির্ভুল শক্তি পরিমাপের জন্য উপযুক্ত। ক্লাস 0.5 সাধারণ শিল্প পরিমাপের জন্য উপযুক্ত। ক্লাস 1.0 সুরক্ষা অ্যাপ্লিকেশন এবং প্রচলিত নির্দেশক যন্ত্রের জন্য উপযুক্ত।

প্রশ্ন: সমানভাবে বিতরণ করা সেকেন্ডারি উইন্ডিংয়ের সুবিধা কী?

উত্তর: সেকেন্ডারি উইন্ডিংটি কোরের পরিধি জুড়ে সমানভাবে বিতরণ করা হয়, যা অভিন্ন চৌম্বক ফ্লাক্স বিতরণ, কম লিকেজ ফ্লাক্স, উচ্চ পরিমাপ নির্ভুলতা এবং স্থিতিশীল ও নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

প্রশ্ন: নমুনাগুলির জন্য কীভাবে আবেদন করবেন? লিড টাইম কত?

উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনাগুলি বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। গণ অর্ডার লিড টাইম সাধারণত 2-8 সপ্তাহ।
