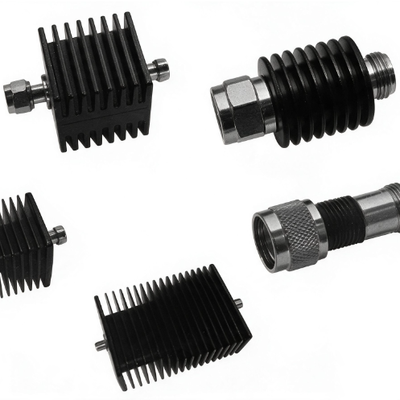

এই সিরিজেরসমাক্ষীয় স্থায়ী attenuatorsএবং সমাপ্তি RF/মাইক্রোওয়েভ সিস্টেমের জন্য ডিজাইন করা হয়েছে। ফ্রিকোয়েন্সি পরিসীমা কভার করে DC থেকে 67GHz. পাওয়ার পরিসীমা কভার2W থেকে 1000W. স্ট্যান্ডার্ড প্রতিবন্ধকতা হয়50Ω. পণ্যটি একাধিক সংযোগকারী প্রকারের অফার করে, সহ1.85 মিমি,2.4 মিমি,2.92 মিমি,3.5 মিমি,এসএমএ,এসএসএমপি,এন,TNC, এবং7/16 (DIN). এগুলি বিভিন্ন পরীক্ষা এবং পরিমাপের সরঞ্জাম এবং যোগাযোগ ব্যবস্থার সাথে খাপ খায়। দকম VSWR ডিজাইনচমৎকার প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করে, সংকেত প্রতিফলন এবং শক্তি হ্রাস হ্রাস করে। তারা ব্যাপকভাবে ব্যবহৃত হয়পরীক্ষা এবং পরিমাপ,যোগাযোগ বেস স্টেশন,শক্তি পরিবর্ধক, এবংমাল্টি-চ্যানেল এজিং টেস্ট সিস্টেম.
বৈশিষ্ট্য
-
ফ্রিকোয়েন্সি পরিসীমা - DC থেকে 67GHz
-
পাওয়ার পরিসীমা - 2W থেকে 1000W
-
স্ট্যান্ডার্ড প্রতিবন্ধকতা - 50Ω
-
নিম্ন VSWR - চমৎকার প্রতিবন্ধকতা ম্যাচিং
-
একাধিক সংযোগকারী প্রকার - উপলব্ধ
-
উচ্চ নির্ভুলতা ক্ষয় মান
-
অপারেটিং তাপমাত্রা - -55°C থেকে +125°C
-
RoHS অনুগত - পরিবেশগত মান পূরণ করে
পণ্য স্পেসিফিকেশন নির্বাচন টেবিল
| সিরিজ |
সংযোগকারী প্রকার |
ফ্রিকোয়েন্সি রেঞ্জ |
পাওয়ার রেঞ্জ (W) |
প্রতিবন্ধকতা (Ω) |
VSWR (সর্বোচ্চ) |
| 18 সিরিজ - 1.85 মিমি |
1.85 মিমি |
DC-67GHz |
2-10 |
50 |
1.25-1.50 |
| 18 সিরিজ - 2.4 মিমি |
2.4 মিমি |
DC-50GHz |
2-20 |
50 |
1.25-1.50 |
| 18 সিরিজ - 2.92 মিমি |
2.92 মিমি |
DC-42GHz |
1-50 |
50 |
1.20-1.42 |
| 18 সিরিজ - SMA/3.5 মিমি |
এসএমএ / 3.5 মিমি |
DC-26.5GHz |
1-100 |
50 |
1.20-1.40 |
| 18 সিরিজ - এন |
এন |
DC-18GHz |
2-300 |
50 |
1.20-1.45 |
| 18 সিরিজ - TNC/7/16 |
টিএনসি/7/16 |
DC-6GHz |
25-1000 |
50 |
1.25-1.40 |
অ্যাপ্লিকেশন
-
আরএফ পরীক্ষা এবং পরিমাপ সিস্টেম
-
যোগাযোগ বেস স্টেশন পাওয়ার ম্যাচিং
-
পাওয়ার পরিবর্ধক আউটপুট পর্যায়
-
স্যাটেলাইট যোগাযোগ টার্মিনাল
-
মাল্টি-চ্যানেল বার্ধক্য পরীক্ষা সাবসিস্টেম
-
অ্যান্টেনা ডামি লোড
-
মাইক্রোওয়েভ ডিভাইস ম্যাচিং পোর্ট
FAQ
প্রশ্নঃ ফিক্সড অ্যাটেনুয়েটর এবং টার্মিনেশনের মধ্যে পার্থক্য কী?
উত্তর: সুনির্দিষ্ট অনুপাত (যেমন, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, ইত্যাদি) দ্বারা সংকেত শক্তি কমাতে স্থির অ্যাটেনুয়েটর ব্যবহার করা হয়। এগুলি সাধারণত পাওয়ার সামঞ্জস্য এবং সংকেত স্তরের মিলের জন্য ব্যবহৃত হয়। সমাপ্তিগুলি প্রধানত সংকেত শক্তি শোষণ করতে এবং সংকেত প্রতিফলন প্রতিরোধ করতে প্রতিবন্ধকতা মেলানোর জন্য ব্যবহৃত হয়। এগুলি প্রায়শই অ্যান্টেনা ডামি লোড বা মাল্টি-পোর্ট ডিভাইসগুলির জন্য ম্যাচিং পোর্ট হিসাবে ব্যবহৃত হয়।
প্রশ্ন: কিভাবে সঠিক সংযোগকারী প্রকার নির্বাচন করবেন?
উত্তর: সংযোগকারী নির্বাচন প্রধানত অপারেটিং ফ্রিকোয়েন্সি, শক্তি এবং সিস্টেম সামঞ্জস্যের উপর নির্ভর করে।1.85 মিমি67GHz পর্যন্ত সমর্থন করে।2.4 মিমি50GHz পর্যন্ত সমর্থন করে।2.92 মিমি42GHz পর্যন্ত সমর্থন করে।3.5 মিমি26.5GHz পর্যন্ত সমর্থন করে।SMA/N/TNC18GHz পর্যন্ত সমর্থন। উচ্চ ফ্রিকোয়েন্সি ছোট সংযোগকারী আকার প্রয়োজন. নির্বাচন করার সময়, নিশ্চিত করুন যে সংযোগকারীর প্রকার আপনার সরঞ্জাম পোর্টের সাথে মেলে।
প্রশ্ন: সিস্টেমে VSWR-এর কী প্রভাব রয়েছে?
উত্তর: VSWR এর কাছাকাছি1:1, ইম্পিডেন্স ম্যাচিং তত ভালো, যার ফলে কম সংকেত প্রতিফলন এবং উচ্চ শক্তি স্থানান্তর দক্ষতা। উচ্চ ভিএসডব্লিউআর সিগন্যালের প্রতিফলন ঘটায়, বিদ্যুতের ক্ষতি বাড়ায় এবং এমনকি পাওয়ার এম্প্লিফায়ার উপাদানগুলিকেও ক্ষতি করতে পারে। এই সিরিজ VSWR কম হিসাবে অফার1.20:1, চমৎকার প্রতিবন্ধকতা ম্যাচিং কর্মক্ষমতা নিশ্চিত করা.
প্রশ্ন: পিক পাওয়ার এবং গড় শক্তির মধ্যে পার্থক্য কী?
ক:গড় শক্তিএকটানা তরঙ্গ (CW) অবস্থার অধীনে দীর্ঘমেয়াদী পাওয়ার হ্যান্ডলিং ক্ষমতা বোঝায়।সর্বোচ্চ শক্তিতাৎক্ষণিক শক্তি বোঝায় যা নাড়ির অবস্থার অধীনে পরিচালনা করা যেতে পারে। পিক পাওয়ার সাধারণত গড় শক্তির চেয়ে অনেক বেশি তবে পালস প্রস্থ এবং শুল্ক চক্র দ্বারা সীমাবদ্ধ। নির্বাচন করার সময়, আপনার সংকেত প্রকারের (CW বা পালস) উপর ভিত্তি করে উভয়ই বিবেচনা করুন।
