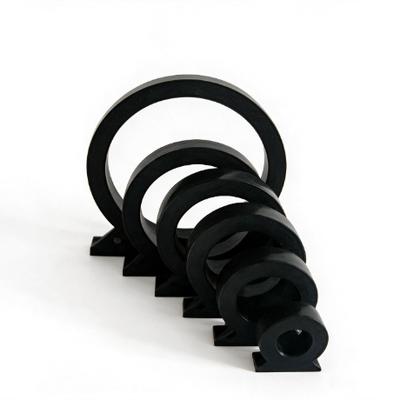

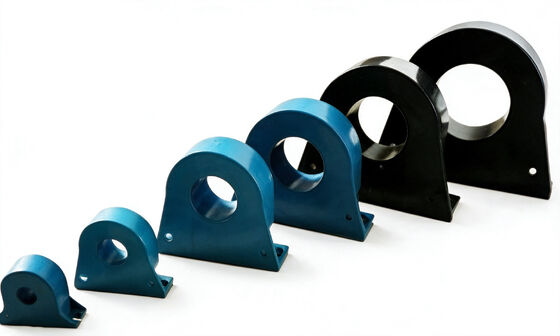

পাওয়ার মনিটরিং এবং সুরক্ষার জন্য ক্ষুদ্র স্ক্রু মাউন্ট করা বর্তমান ট্রান্সফরমার SCT সিরিজ 0-5000A

দSCT সিরিজের ক্ষুদ্রাকৃতির স্ক্রু-মাউন্ট বর্তমান ট্রান্সফরমারপাওয়ার মনিটরিং এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। রেট করা ইনপুট কভার0-5000Aএর একটি আউটপুট সহ0-500mAপণ্য একটি ব্যবহার করেস্ক্রু-মাউন্টনকশা অভ্যন্তরীণ উইন্ডোটি বড়, উচ্চ-কারেন্ট কেবল বা তামার বাসবারগুলিকে সরাসরি যাওয়ার অনুমতি দেয়। ইনস্টলেশন সহজ এবং দ্রুত। একটি অভ্যন্তরীণ নির্ভুল প্রতিরোধক সেকেন্ডারি উইন্ডিংয়ের সাথে সমান্তরালভাবে সংযুক্ত থাকে, যা একটি নিরাপদ কম-ভোল্টেজ আউটপুট প্রদান করে। এটি ইনস্টলেশনের সময় এবং খরচ বাঁচায়। অনুপাত নির্ভুলতা:≤±0.1%. ফেজ কোণ ত্রুটি:≤±5 মিনিট. এটা উচ্চ নির্ভুলতা পরিমাপ প্রয়োজনীয়তা পূরণ করে. হাউজিং তৈরি করা হয়ABS/UL94-V0শিখা-প্রতিরোধী উপাদান। অভ্যন্তরটি ইপোক্সি পটেড। মূল ব্যবহার করেপারম্যালয়বান্যানোক্রিস্টালাইনউপাদান, কঠোর পরিবেশের জন্য উপযুক্ত। এটি ব্যাপকভাবে ব্যবহৃত হয়বিদ্যুৎ বিতরণ ব্যবস্থা,মোটর পর্যবেক্ষণ,আলো নিয়ন্ত্রণ,এইচভিএসি, এবংঅটোমেশন নিয়ন্ত্রণ সিস্টেম.

• রেটেড ইনপুট – 0-5000A
• পরিমাপ পরিসীমা - 5% ইন থেকে 120% ইন
• রেটেড আউটপুট - 0-500mA
• অনুপাত ত্রুটি – ≤±0.1%
• ফেজ কোণ ত্রুটি – ≤±5 মিনিট
• ফ্রিকোয়েন্সি পরিসীমা - 50-400Hz
• অস্তরক শক্তি - 2.5KV/1mA/1 মিনিট
• অন্তরণ প্রতিরোধের – ≥1000MΩ (DC500V)
• হাউজিং উপাদান - ABS/UL94-V0 শিখা retardant
• মূল উপাদান - পারম্যালয় বা ন্যানোক্রিস্টালাইন

• বিদ্যুৎ বিতরণ ব্যবস্থা বর্তমান পর্যবেক্ষণ
• মোটর বর্তমান পরিমাপ এবং সুরক্ষা
• আলো সিস্টেম শক্তি নিরীক্ষণ
• এয়ার কম্প্রেসার বর্তমান পর্যবেক্ষণ
• HVAC সিস্টেম
• রিলে সুরক্ষা ডিভাইস
• শক্তি এবং শক্তি পর্যবেক্ষণ সরঞ্জাম
• অটোমেশন কন্ট্রোল সিস্টেম

প্রশ্ন: এই বর্তমান ট্রান্সফরমারের অনুপাত নির্ভুলতা কত?

A: TheSCT সিরিজএর অনুপাত নির্ভুলতা প্রদান করে≤±0.1%এবং ফেজ কোণ ত্রুটি≤±5 মিনিট. এটি একটি উচ্চ-নির্ভুল শ্রেণী। এটি পাওয়ার মনিটরিং, এনার্জি মিটারিং এবং রিলে সুরক্ষা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যার জন্য উচ্চ পরিমাপের নির্ভুলতা প্রয়োজন।

প্রশ্ন: একক-টার্ন ফিডথ্রু কাঠামো কী? ইনস্টলেশনের সময় কি লক্ষ করা উচিত?

উত্তর: সিঙ্গেল-টার্ন ফিডথ্রু স্ট্রাকচার মানে মাপা তারের বা তামার বাসবার সরাসরি ট্রান্সফরমারের কেন্দ্রের জানালার মধ্য দিয়ে যায়। ট্রান্সফরমারের চারপাশে কয়েল উইন্ড করার দরকার নেই। ইনস্টলেশনের সময়, সর্বোত্তম পরিমাপের নির্ভুলতার জন্য পরিমাপ কন্ডাকটরটি উইন্ডোর কেন্দ্রের মধ্য দিয়ে যায় কিনা তা নিশ্চিত করুন। জানালার আকার অবশ্যই পরিমাপ করা তারের বা বাসবারের সাথে মেলে।

প্রশ্নঃ কেন সেকেন্ডারি আউটপুট নিরাপদ কম ভোল্টেজ?

উত্তর: সেকেন্ডারি উইন্ডিং একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধকের সাথে সমান্তরালভাবে সংযুক্ত থাকে। এটি বর্তমান সংকেতকে লো-ভোল্টেজ সিগন্যাল আউটপুটে রূপান্তরিত করে (≤0.5V), অপারেটর এবং সংযুক্ত পরিমাপ সরঞ্জামের নিরাপত্তা নিশ্চিত করা। এই নকশাটি বাহ্যিক স্যাম্পলিং প্রতিরোধকের প্রয়োজনীয়তাও দূর করে, ইনস্টলেশনের সময় এবং খরচ বাঁচায়।
