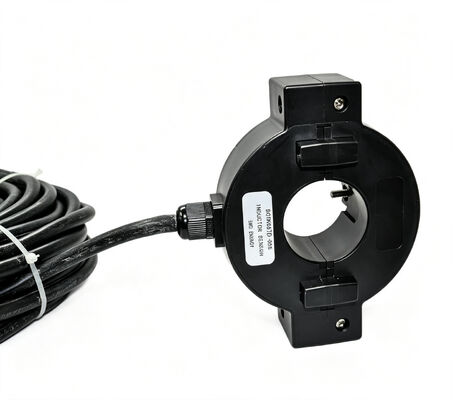

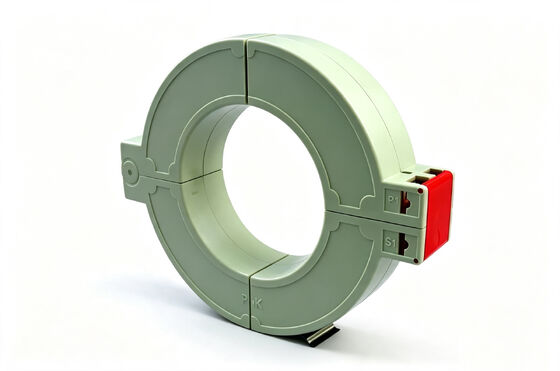

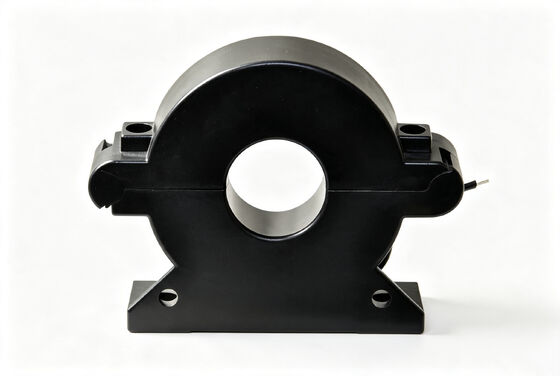

মোটর এবং এইচভিএসি মনিটরিংয়ের জন্য স্প্লিট কোর সিটি এসসিটিকে 681 এ সিরিজ 50-2000Hz প্রশস্ত ফ্রিকোয়েন্সি

SCTK681A সিরিজ 5A-630A RoHS স্প্লিট কোর বর্তমান ট্রান্সফরমার

দ্যSCTK681A সিরিজবিভক্ত-কোর বর্তমান ট্রান্সফরমার নতুন বা বিদ্যমান শক্তি বিতরণ নেটওয়ার্কগুলিতে বর্তমান পরিমাপ এবং পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। পরিমাপ পরিসীমা 5A থেকে 630A, 50-2000Hz ফ্রিকোয়েন্সি পরিসীমা সহ।পণ্যটি একটি বিভক্ত-কোর কাঠামো ব্যবহার করে যা তারের বা বাসবারগুলি সংযোগ বিচ্ছিন্ন বা অপসারণ ছাড়াই দ্রুত ইনস্টলেশনকে অনুমতি দেয়. এটি উল্লেখযোগ্যভাবে ইনস্টলেশন খরচ এবং সময় হ্রাস করে। মাধ্যমিক রাইন্ডিং একটি অন্তর্নির্মিত স্পষ্টতা সমান্তরাল প্রতিরোধক আছে, 0 একটি নিরাপদ নিম্ন ভোল্টেজ আউটপুট প্রদান করে।333VAC বা 0-500mA বহিরাগত নমুনা প্রতিরোধের প্রয়োজন ছাড়া. অনুপাত ত্রুটিঃ ≤±1.0%। ফেজ কোণ ত্রুটিঃ ≤±60 মিনিট। ডাইলেক্ট্রিক শক্তিঃ 2.5 কেভি / 1 এমএ / 1 মিনিট। RoHS অনুগত। এটি রিলে সুরক্ষা ডিভাইস, মোটর বর্তমান এবং শক্তি পরিমাপ ব্যাপকভাবে ব্যবহৃত হয়,আলো, এয়ার কম্প্রেসার, এইচভিএসি, অটোমেশন কন্ট্রোল সিস্টেম, এবং বিদ্যুৎ বিতরণ লাইন পর্যবেক্ষণ।

বৈশিষ্ট্য

• পরীক্ষার পরিসীমাঃ 5 থেকে 630A এসি ইনপুট, 0 থেকে 0.333V, 0 থেকে 500mA এর আউটপুট
• নতুন বা বিদ্যমান নেটওয়ার্কগুলিতে তাদের ইনস্টলেশন সহজ করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
• তারা কোনো ক্যাবল বা বাস-বার সার্কিট খুলতে ছাড়াই ইনস্টল করা যেতে পারে।
• সিটি এর সেকেন্ডারি উইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট প্রদান করে।
• এটি সময় এবং ইনস্টলেশন খরচ সাশ্রয় করতে পারে।

অ্যাপ্লিকেশন

1. রিলে সুরক্ষা ডিভাইস।
2. বৈদ্যুতিক মোটর, আলোকসজ্জা, বায়ু সংকোচকারী, গরম এবং বায়ুচলাচল সিস্টেম, এয়ার কন্ডিশনার সরঞ্জাম এবং অটোমেশন জন্য বর্তমান এবং শক্তি পরিমাপ ✓ নিয়ন্ত্রণ সিস্টেম।
3. বৈদ্যুতিক তারের এবং সরঞ্জামগুলির জন্য বর্তমান পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষা।

বৈদ্যুতিক পরামিতি

যান্ত্রিক পরামিতি

প্রকার নির্বাচন

দ্রষ্টব্যঃপণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ স্প্লিট-কোর বর্তমান ট্রান্সফরমার ইনস্টলেশনের সময় পাওয়ার বন্ধ বা তারের অপসারণ প্রয়োজন?

উঃ না।SCTK681A সিরিজএটি একটি স্প্লিট-কোর কাঠামো ব্যবহার করে যার একটি কোর খোলা এবং বন্ধ হয়। এটি কোনও ক্যাবল বা বাসবার সংযোগ বিচ্ছিন্ন বা অপসারণ না করেই ইনস্টল করা যেতে পারে।এই বৈশিষ্ট্য এটি বিশেষ করে retrofit প্রকল্প এবং অ্যাপ্লিকেশন যেখানে শক্তি বন্ধ করা যাবে না জন্য উপযুক্ত করে তোলে, যা ইনস্টলেশনের খরচ এবং সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।

প্রশ্ন: অন্তর্নির্মিত সুনির্দিষ্ট প্রতিরোধকের কাজ কী?

উঃ সেকেন্ডারি ওয়েলিং এর একটি অন্তর্নির্মিত সুনির্দিষ্ট সমান্তরাল প্রতিরোধক রয়েছে। এটি বর্তমান সংকেতকে সরাসরি একটি নিরাপদ নিম্ন ভোল্টেজ আউটপুটতে রূপান্তর করে (0.৩৩৩ভিএসি) বা স্ট্যান্ডার্ড বর্তমান সংকেত (0-500mAএই নকশাটি ইনস্টলেশনকে সহজ করে তোলে, নিরাপত্তা উন্নত করে, এবং উপাদান খরচ এবং ইনস্টলেশন স্থান সংরক্ষণ করে।

প্রশ্নঃ ≤±1.0% অনুপাত ত্রুটি কোন অ্যাপ্লিকেশনগুলি পূরণ করতে পারে?

উঃ±1.0%অনুপাত ত্রুটি বেশিরভাগ শিল্প শক্তি পর্যবেক্ষণ, সরঞ্জাম সুরক্ষা, শক্তি পরিচালনা এবং অটোমেশন নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির নির্ভুলতার প্রয়োজনীয়তা পূরণ করে।উচ্চতর নির্ভুলতার প্রয়োজনীয়তার জন্য যেমন শক্তি পরিমাপ, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন উচ্চতর নির্ভুলতা শ্রেণীর মডেলের জন্য।
