পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 5 ~ 1000A | আউটপুট: | 0-5A / 0-10V (এসি) |
|---|---|---|---|
| শ্রেণী: | 0.2,0.5,1.0 | ভিতরের জানালা: | 25mm, 45mm |
| মূল উপাদান: | সিলিকন ইস্পাত | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার |
||

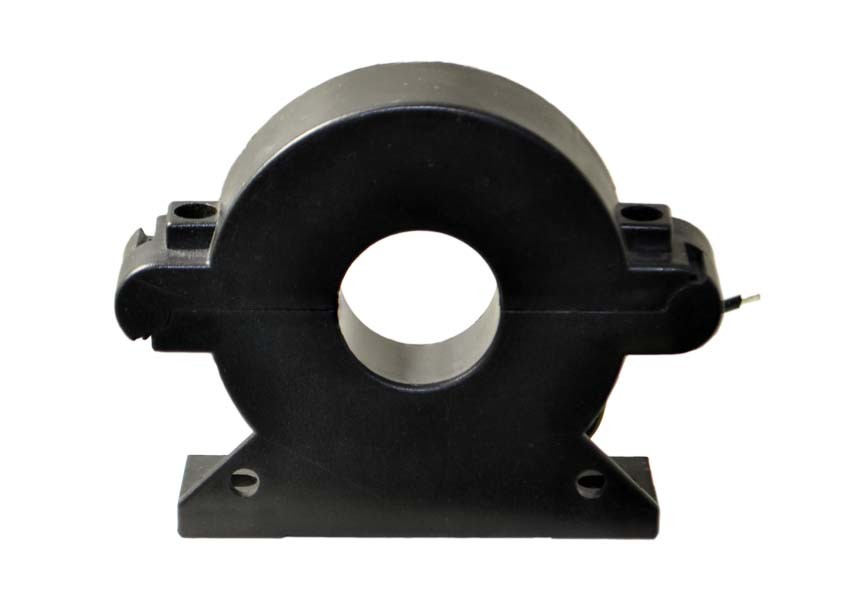

এসসিটি কে 636363 সিরিজ স্প্লিট কোর কারেন্ট ট্রান্সফর্মার 5 থেকে 1000 এ ইনপুট এবং 0 থেকে 10 ভি বা 0 থেকে 5 এ আউটপুট, ইনার উইন্ডো 25/45 মিমি
এসসিটি কে 6363। সিরিজ স্প্লিট-কোর বর্তমান ট্রান্সফর্মারগুলি বিদ্যমান নেটওয়ার্কগুলিতে ইনস্টলেশনটির ক্রমবর্ধমান চাহিদা মেটাতে ডিজাইন করা হয়েছে। আমাদের স্প্লিট কোর কারেন্ট ট্রান্সফর্মার শ্রম ব্যয় সাশ্রয় সামগ্রিকভাবে সঞ্চয় হতে পারে imp কেবল তারগুলি পড়ার চারপাশে ক্লিপ করুন। কেবল বা বাসবার সার্কিট সংযোগ বিচ্ছিন্ন না করে এগুলিকে জিপ টাই সহ সুরক্ষিত করুন।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক প্যারামিটার
| ফ্রিকোয়েন্সি | 50-400Hz |
| রেটেড ইনপুট | 5A-1000A |
| দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
| উৎপাদনের হার | 0-10V (এসি) বা 0-5 এ |
| অনুপাত | ± ± 0.2% |
| ফেজ কোণ | ± 10 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmi |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
ওয়্যার গেজ: আপনার সিটিকে আন্ডারসাইজ করার চেয়ে বড় করা আরও ভাল। MCM তারের আকার ব্যবহার না করে দয়া করে আপনার তারের ব্যাসটি মিলিমিটারে পরিমাপ করুন কারণ নিরোধকের বেধটি একটি তারের প্রস্তুতকারকের থেকে পরের অংশে বস্তুগতভাবে পরিবর্তিত হয়।
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | ||||||
| Φ | একজন | বি | সি | ডি | ই | |||||
| SCTK663A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2,0.5,1.0 | 25 | 118 | 90 | 42 | 16 | 32 | |
| SCTK663B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 45 | 145 | 113 | 42 | 16 | 32 | |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
