পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 5 ~ 630A | আউটপুট: | 0.333V (এসি) বা 0-500mA |
|---|---|---|---|
| শ্রেণী: | 0.5,1.0,3.0 | দুরত্ব পরিমাপ করা: | 10% ইন-130% |
| চৌম্বক সার্কিট গঠন: | সংযুক্ত টাইপ | কম্পাঙ্ক: | 50Hz-2KHz |
| স্বনির্ধারিত: | "হ্যাঁ" | ||
| লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর বর্তমান সেন্সর |
||

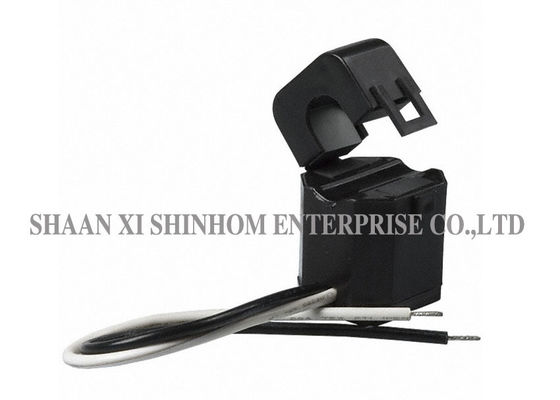

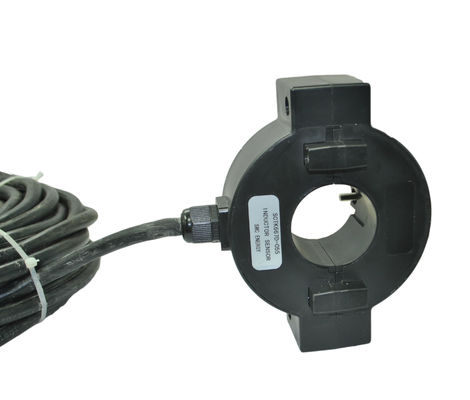

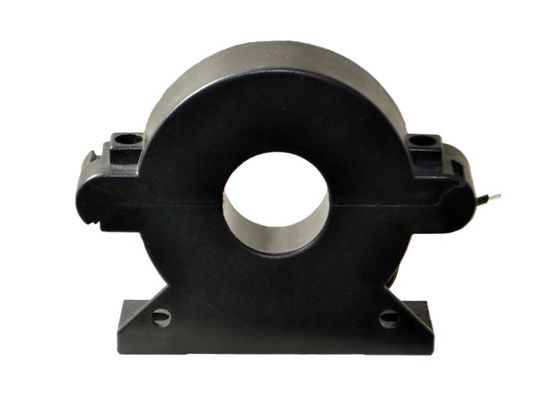

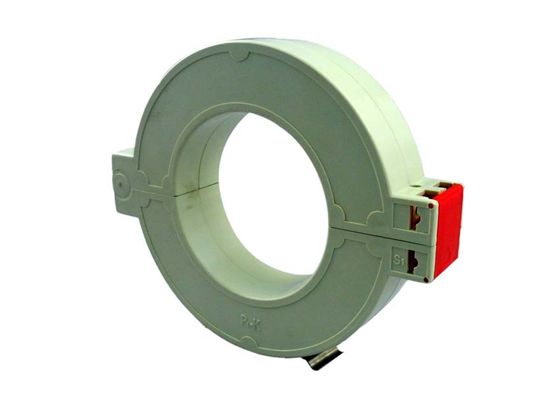

SCTK681A সিরিজ 5A-630A RoHS স্প্লিট কোর বর্তমান ট্রান্সফরমার 0.333VAC বা 0-500mA আউটপুট
SCTK681A সিরিজ বিভক্ত কোর বর্তমান ট্রান্সফরমার
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-2KHz |
| রেটভুক্ত ইনপুট | 5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-500mA |
| অনুপাত | ≤ ± 1.0% |
| ফেজ কোণ | ≤ ± 60 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধ | DC500V / 100MΩmin |
যান্ত্রিক পরামিতি
| কেস | PA / UL94-V0 |
| ঢেরা | PBT |
| মূল | সিলিকন ইস্পাত |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | UL1015 20AWG তারের (twinsted তারের) 2.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটভুক্ত ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি / ইঞ্চি) | ||||
| Ø | একজন | বি | সি | |||||
| SCTK681A-005 | 5-20A (5,8A, 10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) | |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) | |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | |
| SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65,0 (2.56) | 45,0 (1.77) | 40.0 (1.57) | |
| SCTK681A 035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57,0 (2.24) | 51,0 (2.01) | |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
