উচ্চ নির্ভুলতা পিসিবি মাউন্ট বর্তমান ট্রান্সফরমার 15A সর্বোচ্চ 10kHz থেকে 200kHz

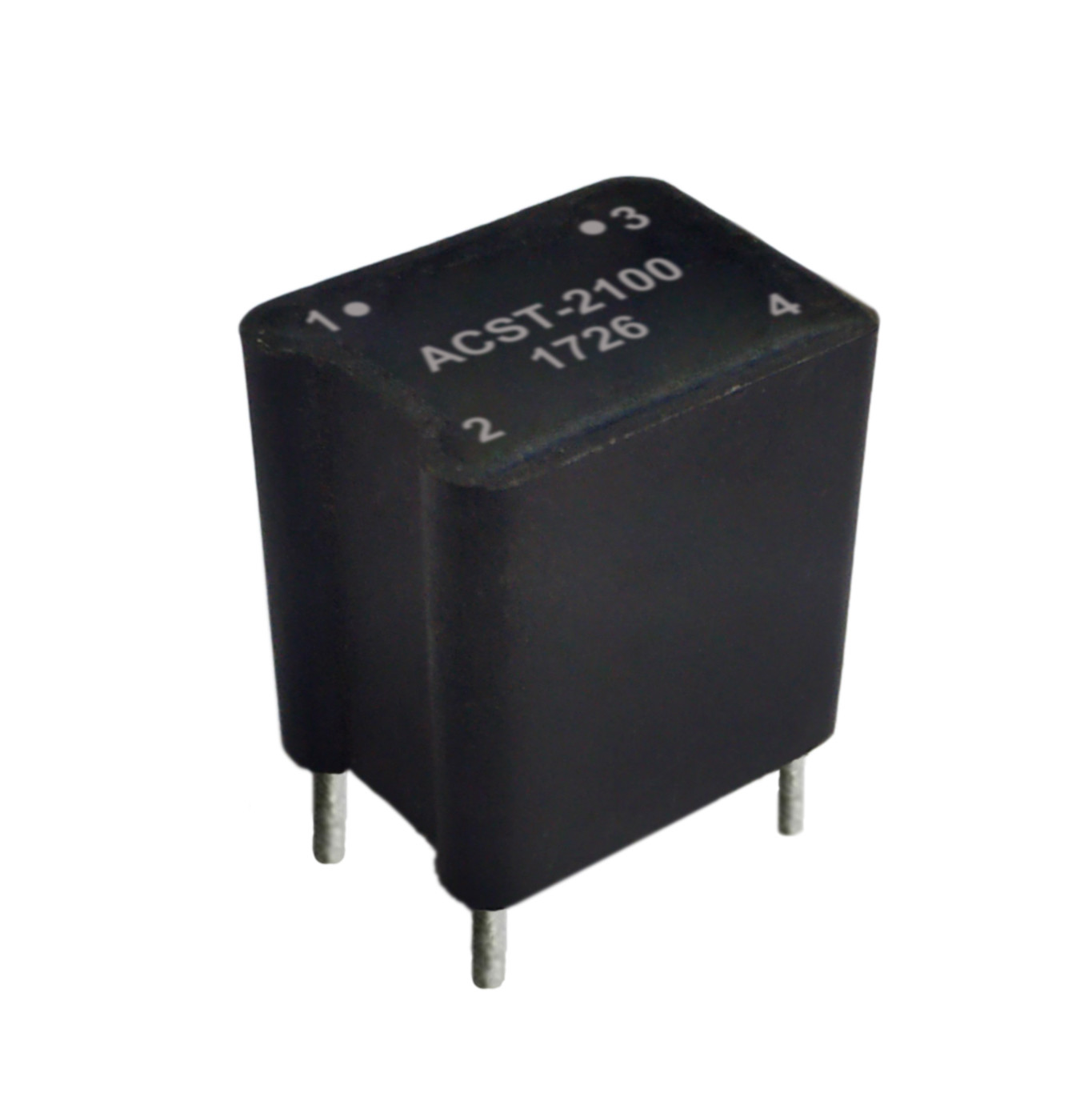

এসিএসটি -২ সিরিজ পিসিবি মাউন্ট উচ্চ যথার্থ বর্তমান ট্রান্সফর্মার সহ 15 এ পর্যন্ত সর্বাধিক বর্তমান রেঞ্জ উপলব্ধ

বৈশিষ্ট্য:

• আইইসি 950 নিরোধক প্রয়োজনীয়তা পূরণ করে
• 3750Vrms প্রাথমিক থেকে মাধ্যমিক ব্রেকডাউন ভোল্টেজ
• ফ্রিকোয়েন্সি ব্যাপ্তি 10kHz থেকে 200kHz
• বর্তমান পরিসীমা: সর্বোচ্চ 15 এ পর্যন্ত
• টার্ন অনুপাত: 1:50, 1: 100, 1: 200, 1: 300 উপলব্ধ
• অপারেটিং তাপমাত্রা: -40 থেকে 85। সে

প্রযুক্তিগত তথ্য:

• এই বর্তমান জ্ঞানের ট্রান্সফর্মারগুলিতে সারণীতে উল্লিখিত হিসাবে 1 টার প্রাথমিক উইন্ডিং, সেকেন্ডারি টার্ন (এনএস) এবং একটি 130 ℃ ইনসুলেশন সিস্টেম রয়েছে।
• রেফারেন্স মানগুলি ইউনিপোলার অপারেশন, 50kHz, 40% শুল্ক গুণক এবং আনুমানিক 55 ℃ তাপমাত্রা বৃদ্ধির জন্য।
• সর্বাধিক ব্যবহারযোগ্য পিক সেনসেন্ট কারেন্ট (আইপিকে) ডিপ তাপমাত্রা বৃদ্ধি বা কোর স্যাচুরেশনে শেষ হয়, যা অপারেটিং অবস্থার জন্য মূল্যায়ন করা উচিত।
• এই বর্তমান সেন্স ট্রান্সফর্মারগুলিকে সুইচ মোড পাওয়ার সাপ্লাই অ্যাপ্লিকেশনগুলির জন্য প্রস্তাবিত, ইউনিপোলার বা বাইপোলার, 10kHz থেকে 200kHz পর্যন্ত ফ্রিকোয়েন্সিতে পরিচালিত।
• স্কেল ফ্যাক্টর (কেভিআই) সমাপ্তি প্রতিরোধক (আরটি) এর সাথে সমানুপাতিক এবং আরটি = এনএস যখন 1 ভোল্ট / অ্যাম্পিয়ার সমতুল্য।
• সেকেন্ডারি ইন্ডাক্ট্যান্স (এলএস) এসিএসটি -2100 এর জন্য এসিএসটি -2050,1 ভি এর 15kHz এবং 0.5V পরিমাপ করা হয়, ACST-2200 এর জন্য 2V এবং ACST-2300 এর জন্য 3V হয়।

নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
