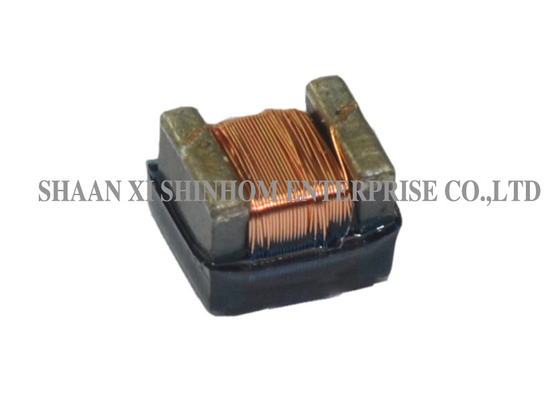

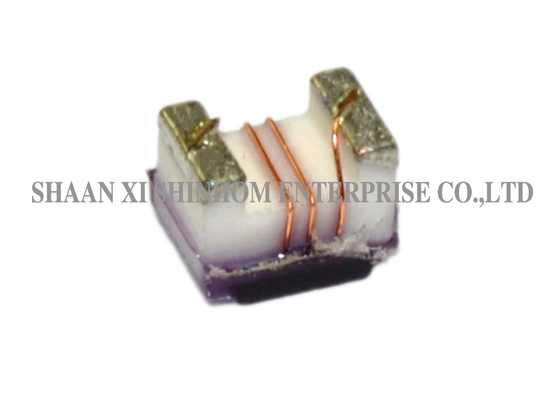

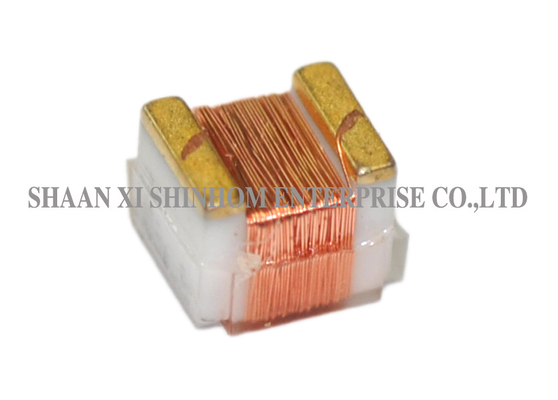

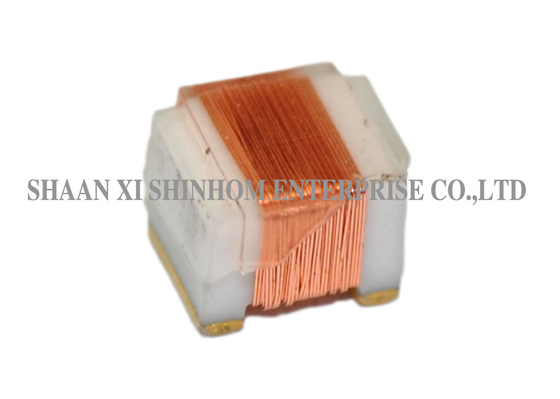

দ্যএআইএসসি সিরিজএসএমডি ওয়্যার-ওয়েল্ড সিরামিক ইন্ডাক্টর একটি উচ্চ-ফ্রিকোয়েন্সি নকশা এবং ওয়্যার-ওয়েল্ড কাঠামোর বৈশিষ্ট্যযুক্ত, উচ্চ Q ফ্যাক্টর এবং উচ্চ স্ব-প্রতিক্রিয়াশীল ফ্রিকোয়েন্সি বৈশিষ্ট্য সরবরাহ করে,উচ্চ ফ্রিকোয়েন্সি সার্কিটগুলিতে চমৎকার সংকেত সংক্রমণ কর্মক্ষমতা নিশ্চিত করা. পণ্যটি স্ট্যান্ডার্ড হিসাবে একটি সিরামিক কোর সরবরাহ করে, ফেরিট কোরটি বিকল্প, বিভিন্ন ফ্রিকোয়েন্সি এবং ইন্ডাক্ট্যান্সের প্রয়োজনীয়তার জন্য উপযুক্ত।উচ্চ নির্ভরযোগ্যতা এবং চমৎকার তাপ স্থিতিশীলতা বিভিন্ন অবস্থার অধীনে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে. বিভিন্ন পিসিবি লেআউট প্রয়োজনীয়তা পূরণের জন্য 0402 থেকে 1812 পর্যন্ত একাধিক স্ট্যান্ডার্ড আকার উপলব্ধ। এটি মোডেম, মোবাইল ওয়্যারলেস ডিভাইস, বেতার ফোন, জিপিএস পজিশনিং সিস্টেম,এবং টেলিকম সিস্টেম.
বৈশিষ্ট্যঃ
- সিরামিক কোর ((ফেরিট কোর ঐচ্ছিক)
- উচ্চ ফ্রিকোয়েন্সি নকশা
- চমৎকার Q মান
- চমৎকার এসআরএফ
- উচ্চ নির্ভরযোগ্যতা
- চমৎকার তাপ স্থিতিশীলতা
- আকার 0402/0603/0805/1008/1210/1812
অ্যাপ্লিকেশনঃ
- মডেম
- মোবাইল রেডিও
- বেতার টেলিফোন
- গ্লোবাল পজিশনিং সিস্টেম
- টেলিযোগাযোগ ব্যবস্থা
প্রযুক্তিগত তথ্যঃ
- পরীক্ষাঃ (সমতুল্য গ্রহণযোগ্য),পরিবাহীতাঃ HP4191A,Q:HP4291A,SRF:HP8753B,RDC:মাপা @ 25°C
- অপারেটিং তাপমাত্রাঃ সিরামিক -40 °C থেকে +125 °C
- প্যাড ধাতবীকরণঃ সোনার ফ্ল্যাশ সহ টংস্টেন-নিকেল
- সোল্ডার পদ্ধতিঃ ওয়েভ, রিফ্লো, বাষ্প ফেজ
- সোল্ডারযোগ্যতাঃ সর্বোচ্চ 260°C 10 সেকেন্ডের জন্য
| আকার |
ইন্ডাক্ট্যান্স পরিসীমা |
আকার ((মিমি) L*W*H |
| 0402 |
১এনএইচ থেকে ৪০০এনএইচ (সিরামিক কোর)
|
1.২*০.৬*০6 |
| 0603 |
1.6nH থেকে 390nH ((সেরামিক কোর) |
1.68*1.0*0.85 |
| 0805 |
2.২এনএইচ থেকে ৬.৮ইউএইচ ((সেরামিক কোর) |
2.২*১.৬*১3 |
| 1008 |
3.9nH থেকে 200nH ((সেরামিক কোর) |
2.৬৫*২.৬*২0 |
| 1210 |
3.9nH থেকে 8.6uH ((সেরামিক কোর) |
3.৩৫*২.৭*২।1 |
| ১২১০ এফ |
1.2uH থেকে 470uH ((ফেরিট কোর) |
3.৩৫*২.৭*২।1 |
| ১৮১২ এফ |
1.0uH থেকে 1000uH ((ফেরিট কোর)
|
4.৫৬*৩.২৫*৩0 |
দ্রষ্টব্যঃ পণ্যের আকার এবং ইন্ডাক্ট্যান্স কাস্টমাইজ করা যেতে পারে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: সিরামিক কোর এবং ফেরাইট কোর এর মধ্যে কিভাবে বেছে নেবেন?
উঃ সিরামিক কোরউচ্চতর Q ফ্যাক্টর এবং উচ্চ-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি অফার করে, আরএফ এবং মাইক্রোওয়েভ ব্যান্ডগুলির জন্য উপযুক্ত।ফেরিট কোরউচ্চতর চৌম্বকীয় অনুপ্রবেশযোগ্যতা, একই ভলিউমে বৃহত্তর ইন্ডাক্ট্যান্স মানের অনুমতি দেয়, নিম্ন ফ্রিকোয়েন্সি অ্যাপ্লিকেশন বা উচ্চতর ইন্ডাক্ট্যান্স মান প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।সিরামিক হল স্ট্যান্ডার্ড কনফিগারেশন, যখন ফেরিট একটি ঐচ্ছিক পছন্দ।
প্রশ্ন: সার্কিট ডিজাইনের জন্য উচ্চ Q ফ্যাক্টরের সুবিধা কি?
উঃউচ্চ Q ফ্যাক্টর মানে কম শক্তি ক্ষতি এবং নির্দিষ্ট ফ্রিকোয়েন্সিতে ভাল ফ্রিকোয়েন্সি নির্বাচকতা। এটি রেজোনেন্ট সার্কিট লাভ এবং নির্বাচকতা উন্নত করে, সন্নিবেশ ক্ষতি হ্রাস করে,ফিল্টার আউট-অফ-ব্যান্ড প্রত্যাখ্যান উন্নত করে, এবং দোলকের ফ্রিকোয়েন্সি স্থিতিশীলতা বাড়ায়।
প্রশ্নঃ এই সিরিজের জন্য কোন প্যাকেজ আকার পাওয়া যায়?
উঃছয়টি স্ট্যান্ডার্ড সাইজ পাওয়া যায়ঃ0402, 0603, 0805, 1008, 1210, এবং 1812পিসিবি স্পেস এবং ইন্ডাক্ট্যান্সের প্রয়োজনীয়তার উপর ভিত্তি করে এগুলি নমনীয়ভাবে নির্বাচন করা যেতে পারে।
প্রশ্ন: মাল্টি-লেয়ার স্ট্রাকচারের তুলনায় ওয়্যার-উন্ড স্ট্রাকচারের সুবিধা কী?
উঃওয়্যার-উইন্ড স্ট্রাকচার উচ্চ ফ্রিকোয়েন্সিতে উচ্চতর Q ফ্যাক্টর এবং উচ্চতর বর্তমান ক্ষমতা সরবরাহ করে, বিশেষত উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা উচ্চ Q ফ্যাক্টর এবং উচ্চ বর্তমানের প্রয়োজন,যেমন আরএফ ফ্রন্ট-এন্ড এবং পাওয়ার এম্প্লিফায়ার.
