ওয়্যারলেস যোগাযোগ এবং ব্লুটুথ মডিউলের জন্য হাই কিউ চিপ ইনডাক্টর AIML0603C

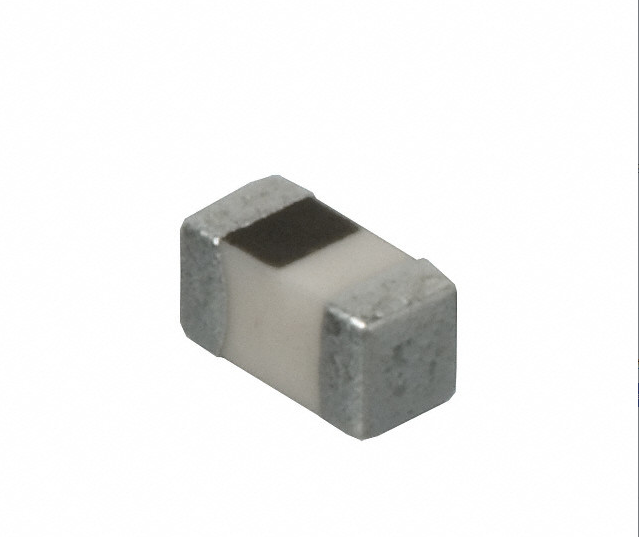

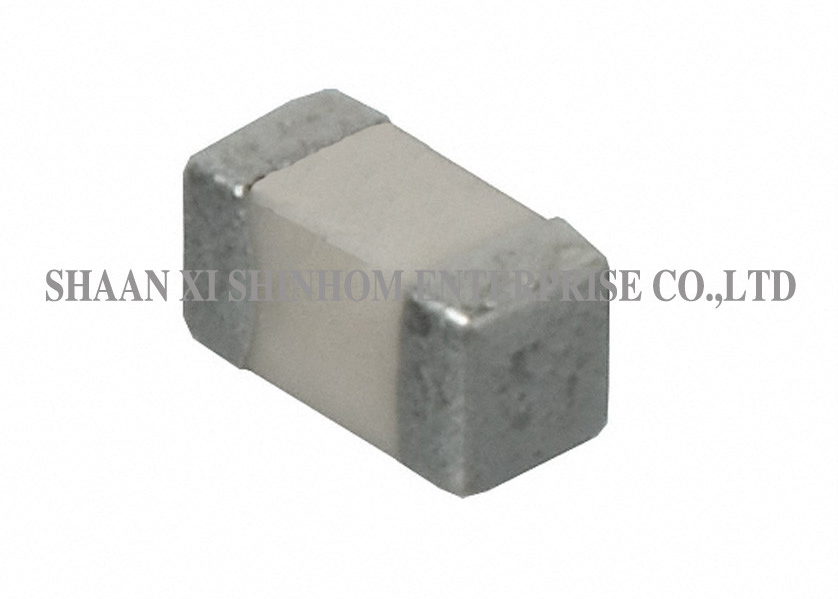

AIML0603C সিরামিক চিপ ইন্ডাক্টর

দ্যAIML0603C সিরিজসিরামিক চিপ ইন্ডাক্টর উন্নত পাতলা ফিল্ম প্রযুক্তি ব্যবহার করে তৈরি করা হয়। ইন্ডাক্ট্যান্স পরিসীমা 1.2nH থেকে 100nH জুড়ে। নামমাত্র বর্তমান 500mA। এটি উচ্চ স্ব-প্রতিক্রিয়াশীল ফ্রিকোয়েন্সি এবং কম ডিসিআর সরবরাহ করে।0201 অতি ক্ষুদ্র আকার (0.6 × 0.3 মিমি) লিডহীন ডিজাইনের সাথে উচ্চ ঘনত্বের পৃষ্ঠ-মাউন্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। এনামেল গ্লাস লেপ উচ্চ নির্ভুলতা এবং কম প্রতিরোধের ড্রাইভ সরবরাহ করে। এটি দুর্দান্ত সোল্ডারিবিলিটি সরবরাহ করে,তাপীয় শক প্রতিরোধের, এবং উভয় তরঙ্গ সোল্ডারিং এবং রিফ্লো সোল্ডারিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ। এটি উচ্চ ফ্রিকোয়েন্সি আরএফ সার্কিট, বেতার যোগাযোগ, ব্লুটুথ মডিউল, জিপিএস, মোবাইল ফোন,এবং বিভিন্ন উচ্চ ফ্রিকোয়েন্সি ফিল্টারিং এবং মিলে যাওয়া নেটওয়ার্ক.

বৈশিষ্ট্যঃ

1. উন্নত পাতলা ফিল্ম প্রযুক্তি
2. ক্ষুদ্র আকার 0201 উপলব্ধ
3. ছোট আকার, কোন সীসা উচ্চ ঘনত্ব পৃষ্ঠ মাউন্ট জন্য উপযুক্ত
4. উচ্চ বি এর কম প্রতিরোধের মান
5. চমৎকার সোল্ডারযোগ্যতা এবং তাপ শক
6. তরঙ্গ সোল্ডারিং এবং রিফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত
7. এনামেলযুক্ত গ্লাস এবং উচ্চ নির্ভুলতা, ছোট প্রতিরোধের ড্রাইভ
8. পরিবেশ বান্ধব পণ্য

অ্যাপ্লিকেশনঃ

1. চিকিৎসা সরঞ্জাম
2. পরীক্ষার/মাপের সরঞ্জাম
3. প্রিন্টার সরঞ্জাম
4. স্বয়ংক্রিয় সরঞ্জাম নিয়ন্ত্রক
5. কনভার্টার
6. যোগাযোগ ডিভাইস, সেল ফোন, জিপিএস, পিডিএ
7. ব্যক্তিগত কম্পিউটার
8. পোর্টেবল সরঞ্জাম
9. সিডি-রোম, হার্ড ডিস্ক, মডেম, প্রিন্টার
10. ডিসি - ডিসি রূপান্তরকারী
11. ডিএসসি, ডিভিসি, পিডিএ, ডিভিডি এবং এইচডিডি

প্রযুক্তিগত তথ্যঃ

1. সোল্ডারিবিলিটিঃ 90% টার্মিনাল ইলেক্ট্রোড আবৃত করা হবে প্রিহিটঃ@ 260 °C ± 5 °C 160 সেকেন্ডের জন্য সোল্ডারঃH63AA Eutectic সোল্ডার ফ্লাক্সঃ রোজিন,ডিপ 5 সেকেন্ডের জন্য ± 1 সেকেন্ড
2. তাপীয় ধাক্কাঃ ইনডাক্ট্যান্সটি আউটপুট মানের ± 5% এর মধ্যে এবং Q প্রাথমিক মানের ± 30% এর মধ্যে থাকা উচিত যখন তাপমাত্রা -40 °C এবং + 85 °C 30 মিনিটের জন্য প্রতি 100 চক্রের জন্য
3. অপারেটিং তাপমাত্রাঃ-২৫°C থেকে +৮৫°C
4. সঞ্চয় তাপমাত্রাঃ -40°C থেকে +85°C

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: মাল্টি-লেয়ার সিরামিক প্রযুক্তির তুলনায় পাতলা ফিল্ম প্রযুক্তির সুবিধা কী?

উঃপাতলা-ফিল্ম প্রযুক্তি উত্পাদনের জন্য ফটোলিথোগ্রাফি প্রক্রিয়া ব্যবহার করে, উচ্চতর নির্ভুলতা, আরও শক্ত ইন্ডাক্ট্যান্স সহনশীলতা এবং কম পরজীবী পরামিতি সরবরাহ করে।এটি উচ্চতর Q ফ্যাক্টর এবং উচ্চতর স্ব-প্রতিধ্বনি ফ্রিকোয়েন্সি উচ্চ ফ্রিকোয়েন্সিতে প্রদান করেমাল্টি-লেয়ার সিরামিক প্রযুক্তি খরচ কম এবং সাধারণ উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য উপযুক্ত।

প্রশ্নঃ 0201 অতি ক্ষুদ্র আকারের সুবিধা কি?

উঃ0201 আকার (0.6 × 0.3 মিমি) উপলব্ধ ক্ষুদ্রতম এসএমডি প্যাকেজগুলির মধ্যে একটি। এটি পিসিবি স্পেসকে ব্যাপকভাবে সাশ্রয় করে এবং উচ্চ ঘনত্বের এসএমটি মডিউল এবং কম্প্যাক্ট পোর্টেবল ডিভাইস ডিজাইনের জন্য উপযুক্ত।

প্রশ্ন: গ্লাস লেপ ব্যবহারের সুবিধা কি?

উঃএনামেল গ্লাস লেপ উচ্চ নির্ভুলতা এবং কম প্রতিরোধের ড্রাইভ প্রদান করে, তাপমাত্রা পরিবর্তন এবং দীর্ঘমেয়াদী ব্যবহারের অধীনে ইন্ডাক্টর স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা বজায় রাখে তা নিশ্চিত করে,পণ্যের নির্ভরযোগ্যতা বাড়ানো.
