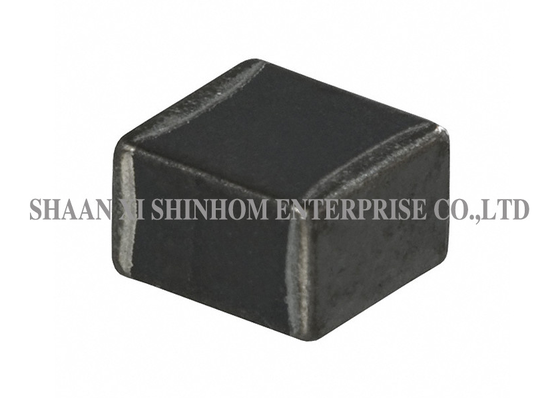

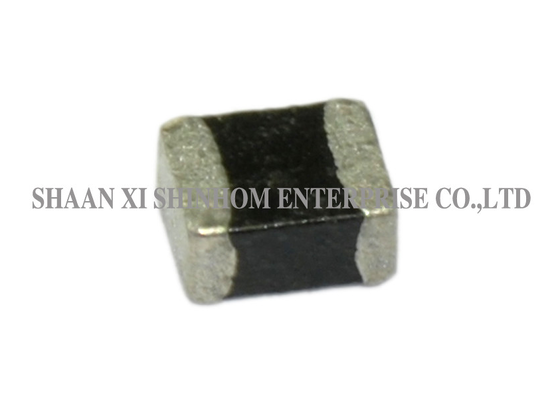

উচ্চ নির্ভরযোগ্যতা চিপ ইন্ডাক্টর AIML1210 সিরিজ টেস্ট/মেজারমেন্ট এবং স্টোরেজ সরঞ্জামের জন্য

AIML1210 সিরিজের চিপ ইন্ডাক্টর উচ্চ স্ব-অনুরণন ফ্রিকোয়েন্সি সহ, মাল্টিলেয়ার চিপ ইন্ডাক্টর ফেরাইট বিড

The AIML1210 সিরিজ মাল্টি-লেয়ার চিপ ইন্ডাক্টর একটি বন্ধ চৌম্বকীয় সার্কিট ডিজাইন বৈশিষ্ট্যযুক্ত যা কার্যকরভাবে ক্রসটক প্রতিরোধ করে। এটি উচ্চ স্ব-অনুরণন ফ্রিকোয়েন্সি এবং উচ্চ নির্ভরযোগ্যতা সরবরাহ করে, উচ্চ-ফ্রিকোয়েন্সি সার্কিটে সিগন্যাল ট্রান্সমিশন অখণ্ডতা নিশ্চিত করে।পণ্যটি উচ্চ-ঘনত্বের মাউন্টিং এবং রিফ্লো সোল্ডারিং প্রক্রিয়ার জন্য উপযুক্ত। বিভিন্ন পিসিবি লেআউট প্রয়োজনীয়তা পূরণের জন্য 0402 থেকে 1210 পর্যন্ত একাধিক স্ট্যান্ডার্ড আকার উপলব্ধ।এটি মেডিকেল সরঞ্জাম, পরীক্ষা এবং পরিমাপ যন্ত্র, পোর্টেবল ডিভাইস, সিডি-রম, হার্ড ডিস্ক ড্রাইভ, মডেম, প্রিন্টার, ডিএসসি, ডিভিসি, পিডিএ, ডিভিডি, এবং এইচডিডি.

বৈশিষ্ট্য:

• বন্ধ চৌম্বকীয় সার্কিট
• ক্রসটক এড়িয়ে চলুন
• বন্ধ চৌম্বকীয় সার্কিট ক্রসটক এড়িয়ে চলে
• উচ্চ ঘনত্বের ইনস্টলেশন এবং রি-ফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত
• আকার 0402 / 0603 / 0805 / 1206 / 1210

প্রয়োগ:

1. মেডিকেল সরঞ্জাম
2. পরীক্ষা/পরিমাপ সরঞ্জাম
3. পোর্টেবল সরঞ্জাম
4. সিডি-রম, হার্ড ডিস্ক, মডেম, প্রিন্টার
5. ডিএসসি, ডিভিসি, পিডিএ, ডিভিডি এবং এইচডিডি

প্রযুক্তিগত তথ্য:

1. ইলেক্ট্রোড প্রিহিট করা হবে: @ 180℃±5℃ 2-3 মিনিটের জন্য সোল্ডার তাপমাত্রা: 230℃ 4 সেকেন্ডের জন্য ±1 সেকেন্ড ফ্লাক্স: মিথানল দ্রবণে ইমারসন কলোফনি সহ 3 থেকে 5 সেকেন্ডের জন্য।
2. আইডিসি: ডিসি কারেন্ট যেখানে ডিসি বায়াস প্রয়োগের সাথে প্রাথমিক এল মান 5% কমে যায় বা কারেন্টের মান যেখানে উপাদানের তাপমাত্রা 20℃ বৃদ্ধি পায়
3. অপারেটিং তাপমাত্রা: -40℃ থেকে +100℃

নোট: পণ্যের আকার এবং ইন্ডাকট্যান্স কাস্টমাইজ করা যেতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: বন্ধ চৌম্বকীয় সার্কিট ডিজাইনের সুবিধা কী?

উত্তর: বন্ধ চৌম্বকীয় সার্কিট চৌম্বকীয় ফ্লাক্সকে কোরের ভিতরে সীমাবদ্ধ করে। এটি লিকেজ ফ্লাক্স এবং পার্শ্ববর্তী সার্কিটে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে কার্যকরভাবে হ্রাস করে, যখন সংলগ্ন উপাদানগুলির মধ্যে চৌম্বকীয় কাপলিং ক্রসটক প্রতিরোধ করে। উচ্চ-ঘনত্বের পিসিবি লেআউটে, এটি সিগন্যাল অখণ্ডতা এবং সিস্টেম ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যকে উল্লেখযোগ্যভাবে উন্নত করে।

প্রশ্ন: সার্কিট ডিজাইনের জন্য উচ্চ স্ব-অনুরণন ফ্রিকোয়েন্সির সুবিধা কী?

উত্তর: উচ্চ স্ব-অনুরণন ফ্রিকোয়েন্সি ইন্ডাক্টরকে উচ্চতর ফ্রিকোয়েন্সিতে ইন্ডাকটিভ বৈশিষ্ট্য বজায় রাখতে দেয়, ক্যাপাসিটিভ অঞ্চলগুলির কারণে কর্মক্ষমতা হ্রাস এড়িয়ে যায়। এটি উচ্চ-ফ্রিকোয়েন্সি রেজোন্যান্ট সার্কিট, ফিল্টার এবং আরএফ অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত, উচ্চ ফ্রিকোয়েন্সিতে স্থিতিশীল ইন্ডাকট্যান্স কর্মক্ষমতা নিশ্চিত করে।

প্রশ্ন: এই সিরিজের জন্য কোন প্যাকেজ আকার উপলব্ধ?

উত্তর: পাঁচটি স্ট্যান্ডার্ড আকার উপলব্ধ: 0402, 0603, 0805, 1206, এবং 1210। পিসিবি স্পেস এবং ইন্ডাকট্যান্সের প্রয়োজনীয়তার উপর ভিত্তি করে এগুলি নমনীয়ভাবে নির্বাচন করা যেতে পারে।

প্রশ্ন: এই পণ্যটি কি রিফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত?

উত্তর: হ্যাঁ। এই পণ্যটি চমৎকার সোল্ডারেবিলিটি সহ রিফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত, যা এটিকে স্বয়ংক্রিয় এসএমটি উৎপাদন লাইন এবং উচ্চ-ঘনত্বের মাউন্টিংয়ের জন্য উপযুক্ত করে তোলে।

প্রশ্ন: নমুনাগুলির জন্য কীভাবে আবেদন করবেন? লিড টাইম কী?

উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল (আকার এবং ইন্ডাকট্যান্স মান সহ) সরবরাহ করুন। নমুনাগুলি বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। গণ অর্ডার লিড টাইম সাধারণত 2-8 সপ্তাহ.
