বাড়ি /পণ্য/বর্তমান জ্ঞান ট্রান্সফরমার/উচ্চ নির্ভুলতা 15A প্রাথমিক বর্তমান 60 এমএইচ সেকেন্ডারি ইন্ডাক্ট্যান্স বর্তমান সেন্স ট্রান্সফরমার 50 কিলোহার্টজ থেকে 500 কিলোহার্টজ পিসিবি পাওয়ার মনিটরিং

উচ্চ নির্ভুলতা 15A প্রাথমিক বর্তমান 60 এমএইচ সেকেন্ডারি ইন্ডাক্ট্যান্স বর্তমান সেন্স ট্রান্সফরমার 50 কিলোহার্টজ থেকে 500 কিলোহার্টজ পিসিবি পাওয়ার মনিটরিং

5000
MOQ

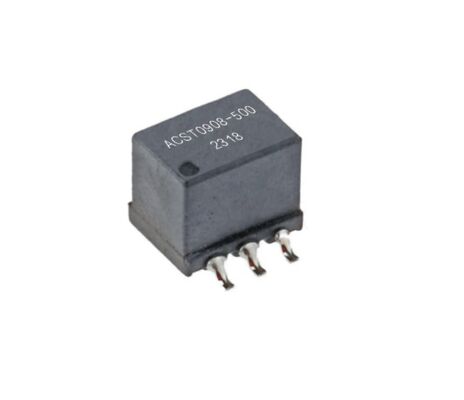

High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

15A প্রাথমিক কারেন্ট কারেন্ট সেন্স ট্রান্সফরমার

,

60 mH গৌণ ইন্ডাকট্যান্স AC কারেন্ট সেন্সর

,

50 kHz থেকে 500 kHz PCB-তে মাউন্ট করার উপযোগী কারেন্ট ট্রান্সফরমার
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: ACST0908
নথি: ACST0908 Series_.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
পিসিবি পাওয়ার মনিটরিংয়ের জন্য উচ্চ-নির্ভুলতা কমপ্যাক্ট কারেন্ট সেন্স ট্রান্সফরমার
দ্যACST0908 সিরিজএটি একটি উচ্চ-কার্যকারিতা পরিবারবর্তমান সংবেদনশীল ট্রান্সফরমারআধুনিক পাওয়ার ইলেকট্রনিক্সে সুনির্দিষ্ট এসি বর্তমান পর্যবেক্ষণের জন্য ডিজাইন করা।পিসিবি মাউন্ট অ্যাপ্লিকেশন, এই কম্প্যাক্ট ট্রান্সফরমারগুলি স্থিতিশীল ঘূর্ণন অনুপাত, কম ডিসিআর এবং শক্তিশালী বিচ্ছিন্নতা কর্মক্ষমতা প্রদান করে, যা তাদের সুইচ-মোড পাওয়ার সাপ্লাই, মোটর নিয়ন্ত্রণ সার্কিট, আলো সিস্টেম,এবং শিল্প অটোমেশন সরঞ্জাম.
প্রাইমারি কারেন্ট রেটিং সহ১৫এ, এবং সেকেন্ডারি ইন্ডাক্ট্যান্স৬০ এমএইচ, ACST0908 সিরিজ থেকে বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে নির্ভরযোগ্য অপারেশন প্রদান করে৫০ থেকে ৫০০ কিলহার্জপ্রতিটি মডেল বিভিন্ন লোড অবস্থার অধীনে ধারাবাহিক আউটপুট নির্ভুলতা এবং চমৎকার তাপ স্থিতিশীলতা নিশ্চিত করার জন্য অপ্টিমাইজড নির্মাণ বৈশিষ্ট্য।
উন্নত পদ্ধতির অংশ হিসেবেএসি বর্তমান সেন্সরপাওয়ার মনিটরিং এবং ফিডব্যাক লুপে ব্যবহৃত, ACST0908 সিরিজ ইঞ্জিনিয়ারদের মিশন-ক্রিটিকাল এসি সিস্টেমে উন্নত দক্ষতা, নিরাপত্তা এবং নিয়ন্ত্রণ অর্জনে সহায়তা করে।
মূল বৈশিষ্ট্য
  • RoHS-সম্মত নির্মাণ
    আধুনিক ইলেকট্রনিক সমাবেশের জন্য উপযুক্ত পরিবেশগতভাবে নিরাপদ উপকরণ নিশ্চিত করে।
  • সঠিক টার্ন অনুপাত অপশন
    পাওয়া যায়1:50,1:100, এবং1:200নমনীয় সিস্টেম ডিজাইনের জন্য কনফিগারেশন।
  • উচ্চ ফ্রিকোয়েন্সি অপারেশন
    থেকে অ্যাপ্লিকেশন জন্য আদর্শ৫০ থেকে ৫০০ কিলহার্জ, দক্ষ SMPS এবং মোটর ড্রাইভ ফিডব্যাক সমর্থন করে।
  • পিসিবি-মাউন্ট কমপ্যাক্ট প্যাকেজ
    স্বয়ংক্রিয় রিফ্লো লোডিংয়ের সাথে সামঞ্জস্যপূর্ণ ছোট পদচিহ্ন নকশা।
  • শক্তিশালী বৈদ্যুতিক বিচ্ছিন্নতা
    সহ্য করে1.২ কিলোভোল্টপ্রাথমিক ও মাধ্যমিক মোড়কগুলির মধ্যে বিচ্ছিন্নতা ভোল্টেজ।
  • নিম্ন প্রাথমিক প্রতিরোধের
    শুধু7 mΩ, উচ্চ-বর্তমান পথগুলিতে শক্তি হ্রাসকে হ্রাস করে।
  • চরম তাপমাত্রায় নির্ভরযোগ্য
    অপারেটিং ফ্রি-এয়ার রেঞ্জঃ-40°C থেকে +150°C
    সঞ্চয়স্থান:-40°C থেকে +125°C
বৈদ্যুতিক বৈশিষ্ট্য @ 25 °C
পার্ট নম্বর ঘূর্ণন অনুপাত সেকেন্ড ইন্ডাক্ট্যান্স (এমএইচ) মিনিট (10 কেএইচজেড, 0.1 ভোল্ট) ডিসিআর ম্যাক্স (প্রাথমিক / মাধ্যমিক) আইসোলেশন ভোল্টেজ (কেভি) 1 ভুট / 1 এ ইন (Ω) এর জন্য সমাপ্তি প্রতিরোধ
ACST0908-500 1:50 3.8 7.0 mΩ / 0.5 Ω 1.২ কিলোভোল্ট ৫০ ওএম
ACST0908-101 1:100 14.8 7.0 mΩ / 3.2 Ω 1.২ কিলোভোল্ট ১০০ ওএম
ACST0908-201 1:200 60.0 7.0 mΩ / 6.6 Ω 1.২ কিলোভোল্ট ২০০ ওএম
শারীরিক বৈশিষ্ট্য এবং উইন্ডিং তথ্য
  • মাত্রা:10.8 × 9.0 × 8.2 মিমি
  • পিন পিচ:2.54 মিমি
  • পৃষ্ঠ-মাউন্ট সামঞ্জস্যপূর্ণ প্যাকেজ
  • প্রস্তাবিত ভূমি প্যাটার্নঃ6.38 মিমি × 11.8 মিমি লেআউট
  • প্রাথমিক পিনঃ১-২-৫-৬
  • সেকেন্ডারি পিন:৩-৪
অ্যাপ্লিকেশন
  • বিমান ও মহাকাশ সরঞ্জাম
    মিশন-কঠিন এসি সিস্টেমের জন্য যথার্থ পর্যবেক্ষণ।
  • সমুদ্রের নিচে এবং সামুদ্রিক যন্ত্রপাতি
    কঠোর পরিবেশের পরিস্থিতিতে স্থিতিশীল বর্তমান সনাক্তকরণ।
  • বিদ্যুৎ কেন্দ্র নিয়ন্ত্রণ ব্যবস্থা
  • পরিবহন যন্ত্রপাতি
    ট্রেন, জাহাজ, অটোমোটিভ পাওয়ার মডিউল।
  • LED/CCFL আলোকসজ্জা সরঞ্জাম
    হাই ফ্রিকোয়েন্সি ড্রাইভার সার্কিটগুলিতে ফিডব্যাক পরিমাপ।
  • মোটর কন্ট্রোল ও ইন্ডাস্ট্রিয়াল অটোমেশন
  • ডেটা প্রসেসিং সরঞ্জাম
    সার্ভার পাওয়ার সাপ্লাই, উচ্চ দক্ষতা ডিসি/এসি কনভার্টার।
  • দুর্যোগ প্রতিরোধ ও নিরাপত্তা পর্যবেক্ষণ ব্যবস্থা
