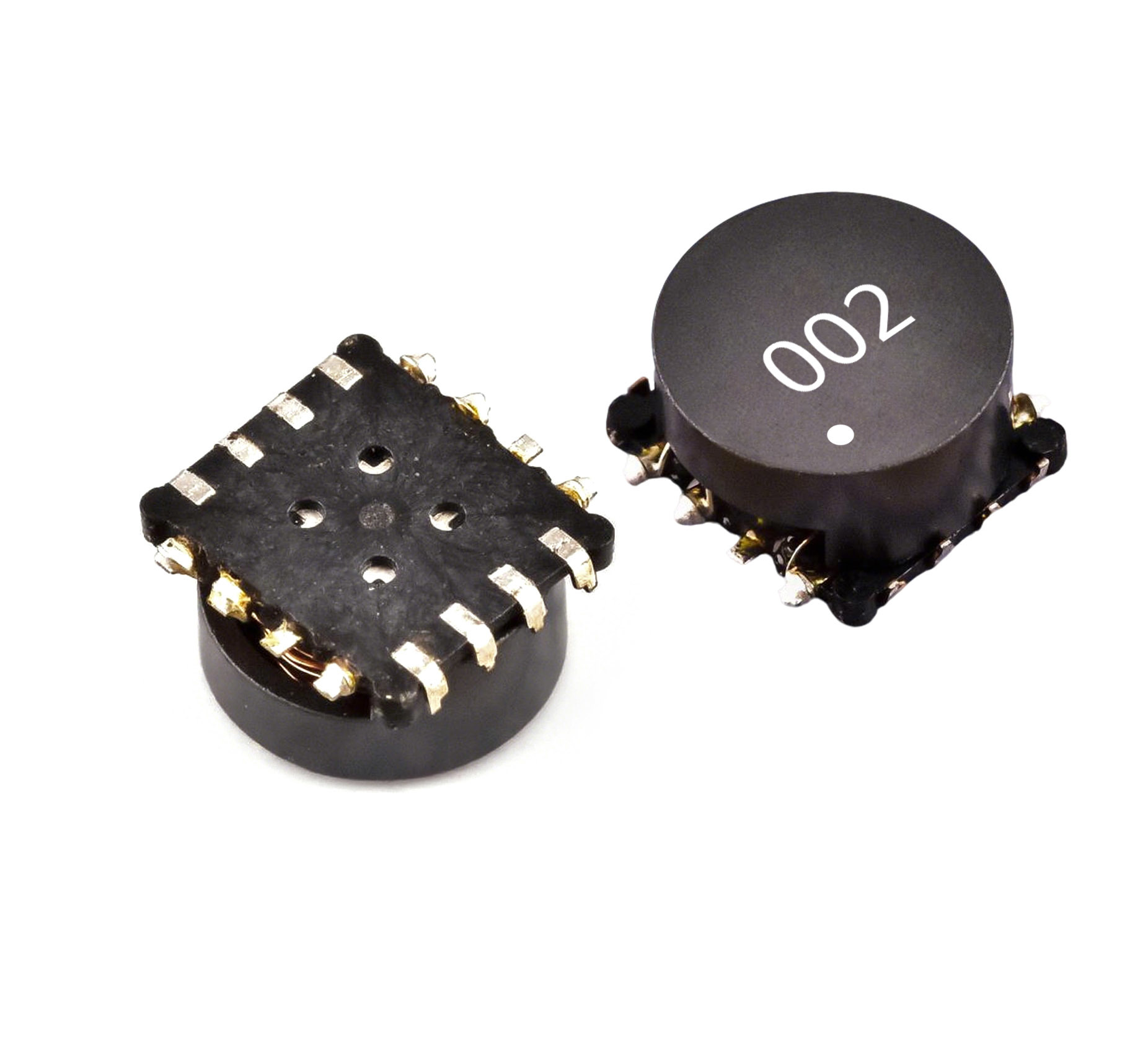

ফোটোফ্ল্যাশ ক্যাপাসিটর চার্জিং ট্রান্সফরমার এসডিআরএস সিরিজ

SDRS5630T সিরিজটি কমপ্যাক্ট ফটোফ্ল্যাশ সিস্টেমে দ্রুত শক্তি স্থানান্তরের জন্য তৈরি করা হয়েছে, যা ১:২৫ পর্যন্ত টার্নস অনুপাতের সাথে উচ্চ-দক্ষ ক্যাপাসিটর চার্জিং সরবরাহ করে। এর কম প্রোফাইল ডিজাইন এবং হ্রাসকৃত লিকেজ ইন্ডাকট্যান্স শিল্প তাপমাত্রার পরিসরে (-২০°C থেকে +১১০°C) স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে। সারফেস মাউন্টিং (SMD)-এর জন্য অপ্টিমাইজ করা হয়েছে, এই ট্রান্সফর্মারগুলিতে শক্তিশালী ইনসুলেশন (500Vrms সহ্য করার ভোল্টেজ) এবং স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলিতে ধারাবাহিক পালস শক্তি সরবরাহের জন্য নির্ভুল ওয়াইন্ডিং রয়েছে।

বৈশিষ্ট্য

• অতি-নিম্ন প্রোফাইল: PCB স্থান অপটিমাইজেশনের জন্য 5.8 মিমি সর্বোচ্চ উচ্চতা।

• ক্ষুদ্রতম লিকেজ ইন্ডাকট্যান্স: শক্তি স্থানান্তরের দক্ষতা বাড়ায়।

• বর্ধিত অপারেটিং তাপমাত্রা: -২০°C থেকে +১১০°C নির্ভরযোগ্যতা।

• সারফেস-মাউন্ট (SMD): স্বয়ংক্রিয় অ্যাসেম্বলি সামঞ্জস্যতা।

• উচ্চ ভোল্টেজ আইসোলেশন: 500Vrms সহ্য করার ভোল্টেজ।

• টেপ-এন্ড-রিল প্যাকেজিং: সুবিন্যস্ত উৎপাদন (datasheet-এ "Rolls Completion" হিসাবে উল্লেখ করা হয়েছে)।

  বৈদ্যুতিক বৈশিষ্ট্য

  অংশ নম্বর	টার্নস অনুপাত (Np:Ns)	প্রাই ইন্ডাকট্যান্স (μH) ±20%	সেকেন্ডারি ইন্ডাকট্যান্স (mH) Ref.	প্রাই ডি.সি.আর (mΩ)	সেকেন্ডারি ডি.সি.আর (Ω)
  SDRS5630T-001	১:১৫	১৬.১	৩.৫	৩৯২	৮৫.০
  SDRS5630T-002	১:১০.২	৮.৫	০.৮	৩৭০	২০.০
  SDRS5630T-003	১:১৫	১০.০	২.২	২৫০	৫২.১
  SDRS5630T-004	১:২৫	১০.০	৬.৩	২৫০	৮৫.৪
  SDRS5630T-005	১:১৫	৯.৯	২.২	২৫২	৫২.১
  SDRS5630T-006	১:১৭	১৮.৫	৪.৭	৪১৮	৭৫.৮

  নোট: ডেটাশিটে SDRS5630T-004 এন্ট্রিটির পুনরাবৃত্তি তালিকাভুক্ত করা হয়েছে; টেবিলটি শুধুমাত্র অনন্য মডেলগুলি প্রতিফলিত করে।




  শারীরিক বৈশিষ্ট্য

  • মাত্রা: ৫.৬±০.২মিমি (W) × ৩.০মিমি সর্বোচ্চ (H) × ৫.৮মিমি সর্বোচ্চ (L)।

  • টার্মিনাল কনফিগারেশন: ৮-পিন ডিজাইন (ওয়াইন্ডিং ডায়াগ্রাম দেখুন: পিন ১-৪ = Np, পিন ৫-৮ = Ns)।

  • মাউন্টিং: SMD রিফ্লো সোল্ডারিংয়ের জন্য অপ্টিমাইজ করা প্যাড লেআউট।




  অ্যাপ্লিকেশন

  • ডিজিটাল ইমেজিং: DSLR/কম্প্যাক্ট ক্যামেরা ফ্ল্যাশ ইউনিটের জন্য উচ্চ-গতির ক্যাপাসিটর চার্জিং।

  • স্ট্রোব লাইটিং: পোর্টেবল ফটোফ্ল্যাশগুলিতে শক্তি-সাশ্রয়ী পালস জেনারেশন।

  • শিল্প সেন্সর: দ্রুত উচ্চ-ভোল্টেজ ডিসচার্জের প্রয়োজনীয় ট্রিগার সার্কিট।

  • মেডিকেল ডিভাইস: এন্ডোস্কোপিক/ডায়াগনস্টিক সরঞ্জামের জন্য কমপ্যাক্ট ফ্ল্যাশ সিস্টেম।




  সম্মতি ও প্যাকেজিং

  • RoHS-অনুগত উপকরণ।

  • স্ট্যান্ডার্ড টেপ-এন্ড-রিল প্যাকেজিং ("Rolls Completion")।
