উচ্চ তাপমাত্রা শিল্প সার্কিট এবং কম্প্যাক্ট পদচিহ্নের জন্য শক্তিশালী নিরোধক সহ শক্তিশালী এসএমডি পাওয়ার ট্রান্সফরমার

5000
MOQ

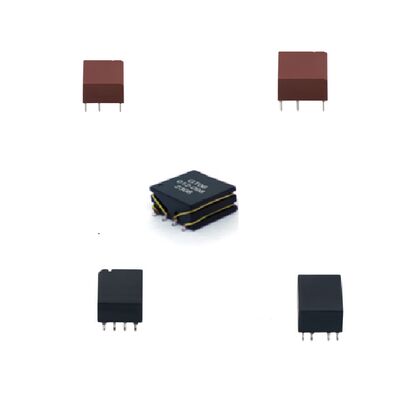

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

কমপ্যাক্ট ফুটপ্রিন্ট পাওয়ার ট্রান্সফরমার

,

এসএমডি পাওয়ার ট্রান্সফরমার

,

শক্তিশালী বিচ্ছিন্নতা পাওয়ার ট্রান্সফরমার

মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: GT06LXXA0
নথি: GT06LXXA0 _.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
উচ্চ তাপমাত্রার শিল্প সার্কিটগুলির জন্য শক্তিশালী এবং শক্তিশালী এসএমডি পাওয়ার ট্রান্সফরমার
GT06LXXA0 সিরিজটি একটি উচ্চ-কার্যকারিতাযুক্ত এসএমডি পাওয়ার ট্রান্সফরমার যা চাহিদাপূর্ণ শিল্প ও অটোমোটিভ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।-৪০ ডিগ্রি সেলসিয়াস থেকে +১২৫ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা, এটি আইইসি 62368-1 এর সাথে সামঞ্জস্যপূর্ণ শক্তিশালী নিরোধক বৈশিষ্ট্যযুক্ত, যা উচ্চ-ভোল্টেজ পরিবেশে নিরাপত্তা এবং স্থায়িত্ব নিশ্চিত করে।এই বিচ্ছিন্নতা ট্রান্সফরমার চমৎকার বৈদ্যুতিক কর্মক্ষমতা প্রদান করে, নিম্ন ফুটো ইন্ডাক্ট্যান্স এবং উচ্চ interwinding বিচ্ছিন্নতা সহ, এটি ডিসি-ডিসি রূপান্তরকারী, শক্তি সরবরাহ এবং বিচ্ছিন্ন সংকেত ইন্টারফেসের জন্য আদর্শ করে তোলে।
মূল বৈশিষ্ট্যাবলী
প্যারামিটার স্পেসিফিকেশন
অনুপাত বিকল্পগুলি ঘুরিয়ে দেয় একাধিক অনুপাত উপলব্ধ (1:1১ঃ2, ৮ঃ3, 3:4, ইত্যাদি) মডেল অনুযায়ী
ইন্ডাক্ট্যান্স (পিন 1-3) 538μH থেকে 680μH (±35%) 100kHz, 100mVrms এ পরিমাপ করা
ফুটো ইন্ডাক্ট্যান্স (1-3 4-6 শর্টকাট সহ) 0.6μH থেকে 2.0μH পর্যন্ত কম
ধারণক্ষমতা (প্রাথমিক থেকে মাধ্যমিক) ≤ 15pF থেকে 30pF সর্বোচ্চ
ডিসিআর (প্রাথমিক 1-3) 750mΩ থেকে 1500mΩ সর্বোচ্চ
ডিসিআর (মাধ্যমিক ৬-৪) 750mΩ থেকে 1300mΩ সর্বোচ্চ
আইসোলেশন ভোল্টেজ 4KVrms (550Vrms অবিচ্ছিন্ন)
ক্রাইপ পেজ এবং ক্লিয়ারেন্স প্রাথমিক এবং মাধ্যমিকের মধ্যে ≥ 8 মিমি
অপারেটিং তাপমাত্রা -40°C থেকে +125°C
সংরক্ষণ তাপমাত্রা -40°C থেকে +125°C
তরঙ্গ সোল্ডারিং প্রোফাইল প্রিহিট, র্যাম্প-আপ, সমালোচনামূলক অঞ্চল এবং পিক তাপমাত্রার নির্দেশিকা মেনে চলুন
এমএসএল রেটিং স্তর 1, মেঝে জীবনকাল ≤30°C/60%RH এর অধীনে 0.5 বছর
প্রধান অ্যাপ্লিকেশন
শিল্প বিদ্যুৎ সরবরাহ: বিচ্ছিন্ন ডিসি-ডিসি মডিউল, সুইচ-মোড পাওয়ার কনভার্টার
অটোমোবাইল ইলেকট্রনিক্সঃ বোর্ড চার্জার, ব্যাটারি ম্যানেজমেন্ট সিস্টেম এবং ইভি পাওয়ার সিস্টেম
টেলিযোগাযোগ ও নেটওয়ার্কিং: বিচ্ছিন্ন সংকেত ইন্টারফেস, PoE (পাওয়ার ওভার ইথারনেট) ট্রান্সফরমার
পুনর্নবীকরণযোগ্য শক্তির সিস্টেমঃ সৌর ইনভার্টার, শক্তি সঞ্চয়কারী রূপান্তরকারী যা শক্তিশালী নিরোধক প্রয়োজন
মেডিকেল এবং নিরাপত্তা-সমালোচনামূলক সরঞ্জামঃ পাওয়ার স্টেজ যেখানে উচ্চ বিচ্ছিন্নতা এবং নির্ভরযোগ্যতা বাধ্যতামূলক
ভোক্তা ও আইওটি পাওয়ার অ্যাডাপ্টারঃ কমপ্যাক্ট, উচ্চ তাপমাত্রা সক্ষম এসি-ডিসি এবং ডিসি-ডিসি ডিজাইন
