বাড়ি /পণ্য/গেট ড্রাইভ ট্রান্সফরমার/এইসি-কিউ২০০ সার্টিফাইড হাই ফ্রিকোয়েন্সি পাওয়ার ট্রান্সফরমার ৪ কেভিআরএম আইসোলেশন ভোল্টেজ এবং ইভি এবং শিল্পের জন্য কমপ্যাক্ট এসএমডি ফুটপ্রিন্ট সহ।0

এইসি-কিউ২০০ সার্টিফাইড হাই ফ্রিকোয়েন্সি পাওয়ার ট্রান্সফরমার ৪ কেভিআরএম আইসোলেশন ভোল্টেজ এবং ইভি এবং শিল্পের জন্য কমপ্যাক্ট এসএমডি ফুটপ্রিন্ট সহ।0

5000
MOQ

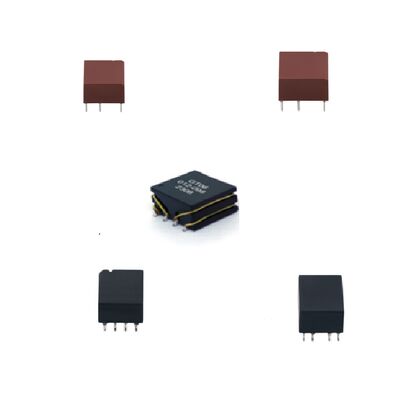

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

ছোট SMD ফুটপ্রিন্ট উচ্চ ফ্রিকোয়েন্সি ট্রান্সফর্মার

,

AEC-Q200 উচ্চ ফ্রিকোয়েন্সি ট্রান্সফর্মার
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: GT06KXXA0
নথি: GT06KXXA0 _.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
ইভি এবং ইন্ডাস্ট্রিয়াল ৪.০ সিস্টেমের জন্য অটোমোটিভ গ্রেডের হাই ভোল্টেজ আইসোলেশন পাওয়ার ট্রান্সফরমার
সবচেয়ে চাহিদাপূর্ণ অটোমোবাইল এবং শিল্প পরিবেশের জন্য ডিজাইন করা,GT06K সিরিজ একটি AEC-Q200 সার্টিফাইড উচ্চ-ভোল্টেজ বিচ্ছিন্ন ট্রান্সফরমার যা চরম অবস্থার অধীনে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে, যার মধ্যে বিস্তৃত তাপমাত্রা পরিসীমা (-40 °C থেকে +125 °C), কম্পন এবং লবণ স্প্রে অন্তর্ভুক্ত। আইইসি 62368-1 এর সাথে সামঞ্জস্যপূর্ণ শক্তিশালী নিরোধক এবং সর্বনিম্ন 8 মিমি সরে যাওয়ার দূরত্ব রয়েছে,এটি নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনের জন্য 4KVrms পর্যন্ত শক্তিশালী বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে. এর কম্প্যাক্ট এসএমডি পদচিহ্ন এবং তরঙ্গ-সোল্ডারযোগ্য নকশা এটিকে পরবর্তী প্রজন্মের বৈদ্যুতিক যানবাহন এবং উচ্চ দক্ষতা, উচ্চ নির্ভরযোগ্যতা প্রয়োজন স্মার্ট উত্পাদন সিস্টেমের জন্য আদর্শ পছন্দ করে তোলে,এবং শিল্প 4.০ সামঞ্জস্যতা।
মূল বৈশিষ্ট্যাবলী
অনুপাত বিকল্পগুলি ঘুরিয়ে দেয় একাধিক কনফিগারেশন 1:1 থেকে 8:3 পর্যন্ত (যেমন, 1:1১ঃ2, ২ঃ1, 3:4, 3:5, 3:8, ৪ঃ3, ৮ঃ3, ৮ঃ9১ঃ1.7)
ইন্ডাক্ট্যান্স (পিন 1-3) 538μH বা 680μH (±35%) 100kHz, 100mVrms এ পরিমাপ করা
ফুটো ইন্ডাক্ট্যান্স 0.6μH থেকে ২.০μH সর্বোচ্চ (প্রাথমিক এবং মাধ্যমিক শর্টকাট)
ধারণক্ষমতা (প্রাথমিক থেকে মাধ্যমিক) 15pF থেকে 30pF সর্বোচ্চ
ডিসি প্রতিরোধ (প্রাথমিক 1-3) 750mΩ থেকে 1500mΩ সর্বোচ্চ
ডিসি প্রতিরোধ (দ্বিতীয় ৬-৪) 750mΩ থেকে 1500mΩ সর্বোচ্চ
আইসোলেশন ভোল্টেজ 4KVrms (550Vrms অবিচ্ছিন্ন কাজ)
ক্রপ পেজ এবং ক্লিয়ার্যান্স দূরত্ব প্রাথমিক ও মাধ্যমিক মোড়কগুলির মধ্যে ≥ 8 মিমি
অপারেটিং এবং স্টোরেজ তাপমাত্রা -40°C থেকে +125°C
সার্টিফিকেশন ও সম্মতি AEC-Q200 যোগ্য, IEC62368-1 শক্তিশালী বিচ্ছিন্নতা
এমএসএল রেটিং স্তর 1, মেঝে জীবনকাল ≤30°C / 60% RH এর অধীনে 0.5 বছর
সোল্ডারিং প্রোফাইল প্রিহিট, র্যাম্প-আপ, পিক তাপমাত্রা (250°C±3°C) এবং র্যাম্প-ডাউন গাইডলাইন সহ প্রস্তাবিত ওয়েভ লোডিং প্রোফাইল
অ্যাপ্লিকেশন
বৈদ্যুতিক যানবাহন সিস্টেমঃবোর্ড চার্জার (ওবিসি), ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস), বৈদ্যুতিক ড্রাইভ ইউনিট এবং ডিসি-ডিসি রূপান্তরকারী
ইভি চার্জিং অবকাঠামোঃচার্জিং স্টেশন এবং ওয়াল বক্সের এসি/ডিসি পাওয়ার মডিউল
শিল্প স্বয়ংক্রিয়তা ও শিল্প 4.0:মোটর ড্রাইভ, সার্ভো কন্ট্রোলার, পিএলসি এবং উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণ সিস্টেম
পুনর্নবীকরণযোগ্য শক্তিঃফোটোভোলটাইক ইনভার্টার, এনার্জি স্টোরেজ সিস্টেম (ইএসএস) এবং গ্রিড-টাইড কনভার্টার
টেলিযোগাযোগ ও নেটওয়ার্কিং:রাউটার, সুইচ এবং PoE সরঞ্জামের জন্য বিচ্ছিন্ন শক্তি সরবরাহ
মেডিকেল ও রেলওয়ে ইলেকট্রনিক্সঃসুরক্ষা বিচ্ছিন্ন শক্তি স্তর যেখানে উচ্চ নির্ভরযোগ্যতা এবং শংসাপত্র বাধ্যতামূলক
