পণ্যের বিবরণ:
প্রদান:
|
পালা: | 1:50,1:100,1:200 | কম্পাংক সীমা: | 20kHz থেকে 200KHz |
---|---|---|---|
স্পেসিফিকেশন: | ROHS, CE, SGS | বিচ্ছিন্নতা ভোল্টেজ: | 3750V |
এনক্যাপসুলেশন: | ইপোক্সি | আবেদন: | বর্তমান এবং শক্তি সঠিক পরিমাপ |
লক্ষণীয় করা: | পিসিবি মাউন্ট কারেন্ট সেন্স ট্রান্সফরমার,হাই ফ্রিকোয়েন্সি কারেন্ট সেন্স ট্রান্সফরমার,ইপক্সি এনক্যাপসুলেশন সেন্সিং ট্রান্সফরমার |

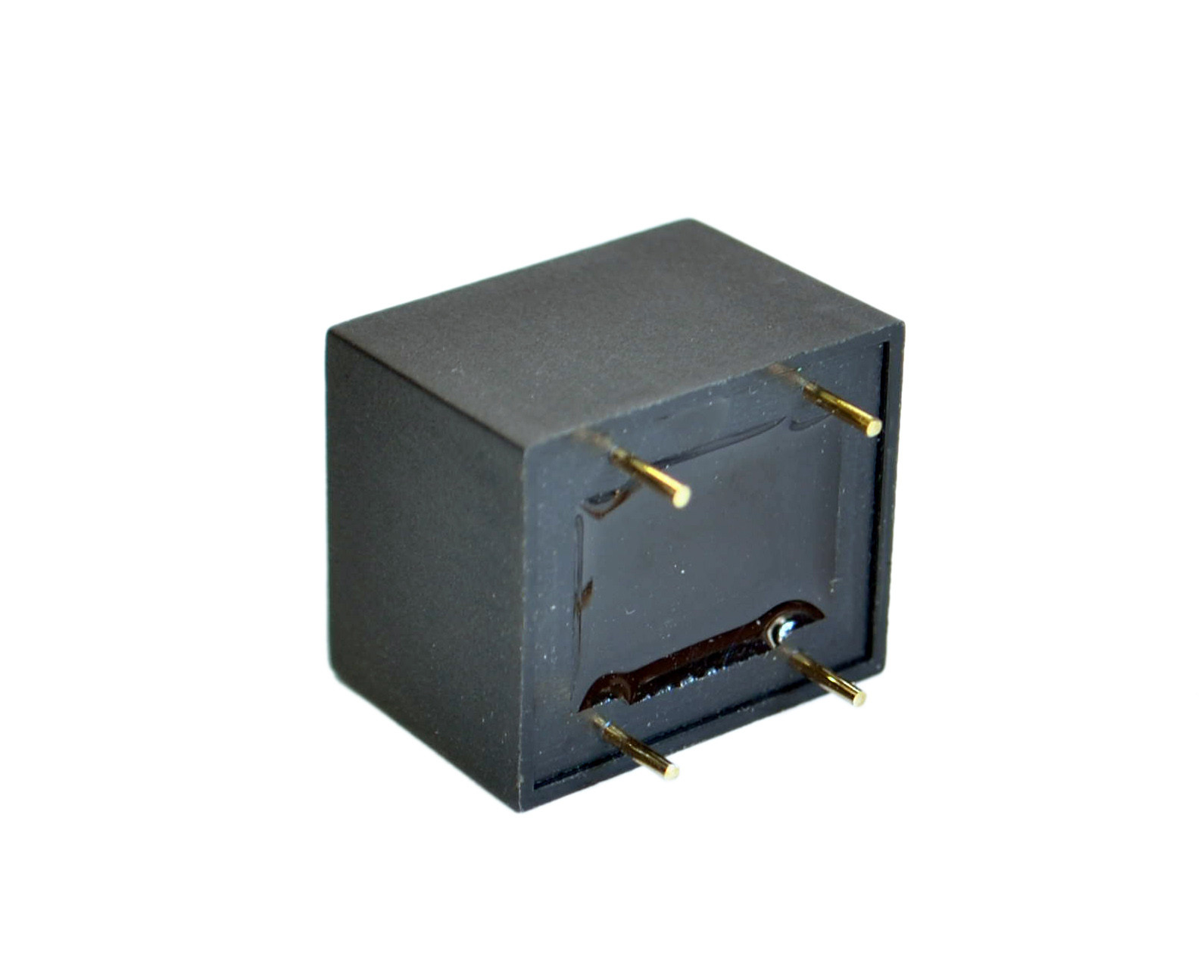

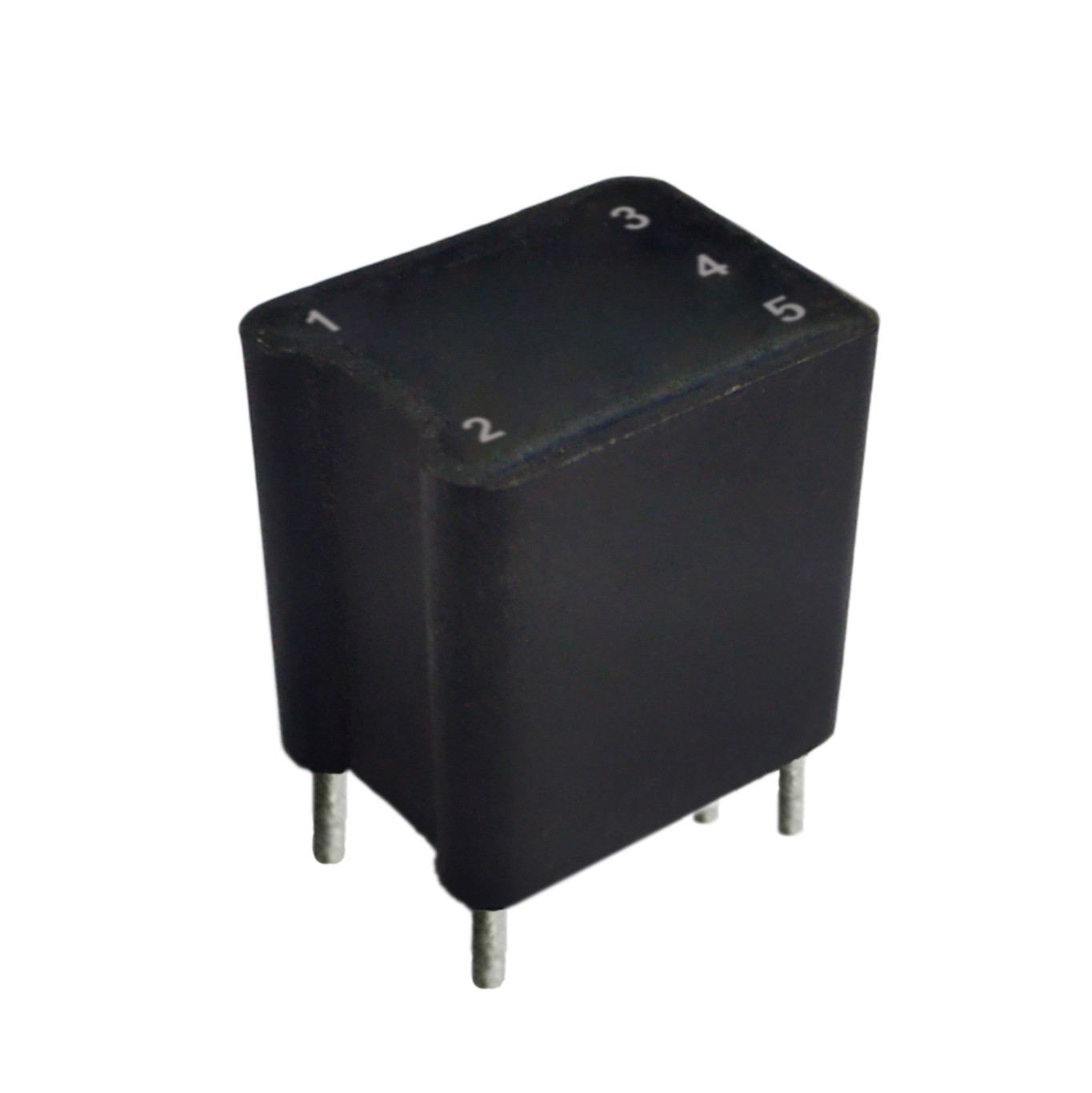

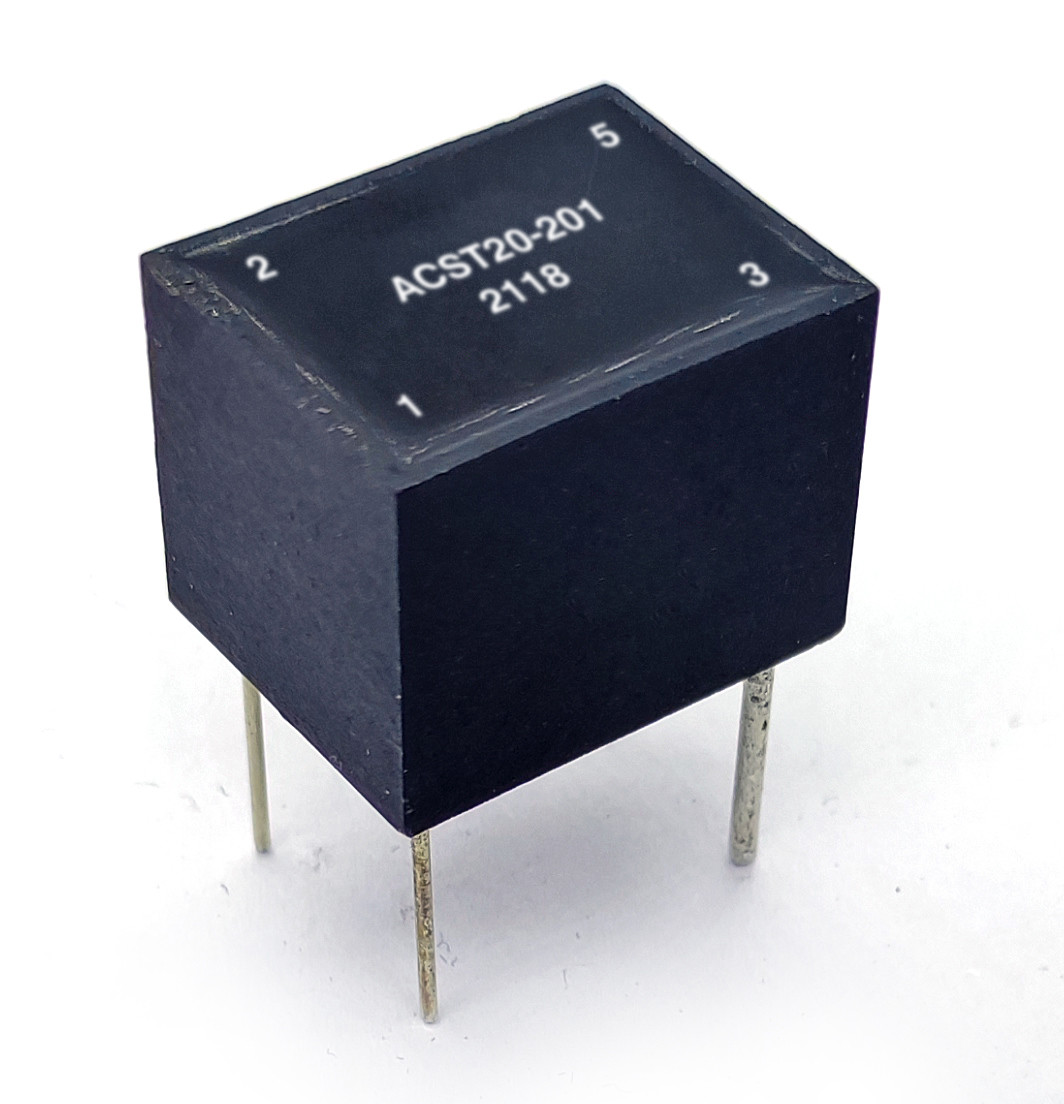

ACST20 সিরিজ PCB মাউন্ট উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার
বৈশিষ্ট্য:
অপারেটিং ফ্রিকোয়েন্সি 20KHz থেকে 200KHz পর্যন্ত
Epoxy encapsulated নির্মাণ
এই বর্তমান সেন্সিং ট্রান্সফরমারগুলি ইপোক্সি এনক্যাপসুলেটেড নির্মাণের জন্য ডিজাইন করা হয়েছে
উপকরণ UL94V-0 এর প্রয়োজনীয়তা পূরণ করে
IEC950 নিরোধক প্রয়োজনীয়তা পূরণ করে
3750Vrms প্রাথমিক থেকে সেকেন্ডারি ব্রেকডাউন ভোল্টেজ
পালা অনুপাত: 1:50, 1:100, 1:200 উপলব্ধ
অপারেটিং তাপমাত্রা: -40 থেকে 85 ডিগ্রি সেলসিয়াস
নিম্ন-প্রোফাইল বর্তমান ট্রান্সফরমার
PCB বর্তমান ট্রান্সফরমার মাউন্ট
আপনার নির্বাচনের জন্য বিভিন্ন ধরণের গঠন এবং শৈলী।
কাস্টম তৈরি স্বাগত জানাই.
বিঃদ্রঃ:
1.Isec মান 15 Amp-টার্ন rms-এর সর্বোচ্চ প্রাথমিক কারেন্টের সাথে মিলে যায়
2.VuS = R tx হল x1/2F
Rt (Ohms): বাঞ্ছনীয় সমাপ্ত প্রতিরোধ
হল (A): সেকেন্ডারি কারেন্ট
F (Hz): ফ্রিকোয়েন্সি
3. 10KHz এবং 10mV এ পরীক্ষিত সেকেন্ডারি ইনডাক্ট্যান্স
4. পরিবেষ্টিত তাপমাত্রা পরিসীমা:-40℃ থেকে +120℃.
5.25℃ এ বৈদ্যুতিক বৈশিষ্ট্য.
6.Pin# 4 শুধুমাত্র সেন্টার-ট্যাপড (CT) সংস্করণে
7.Pin#6,#7 শুধুমাত্র ACST20A সংস্করণে
নোট: পণ্য নির্দিষ্টকরণ কাস্টমাইজ করা যেতে পারে
