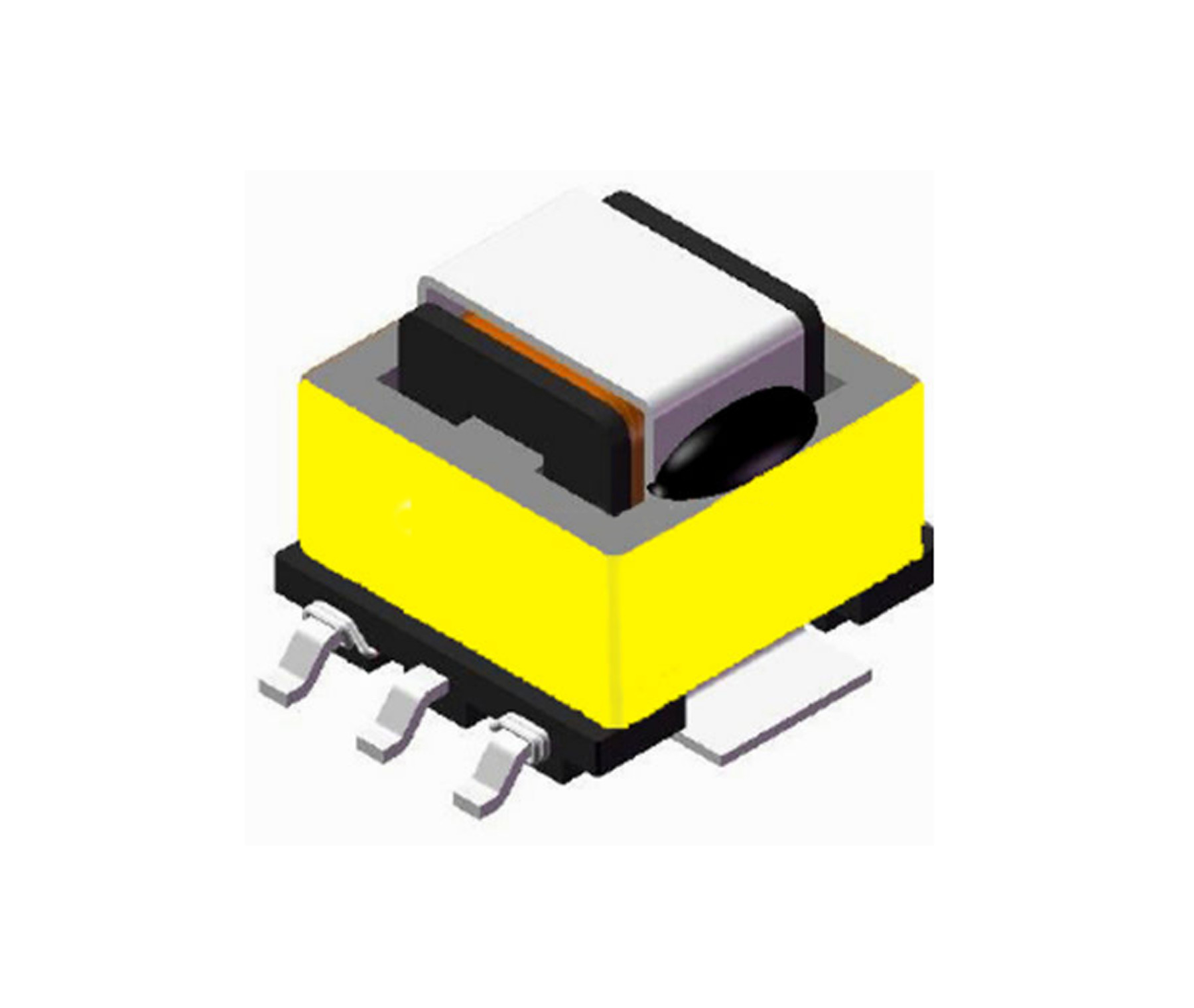

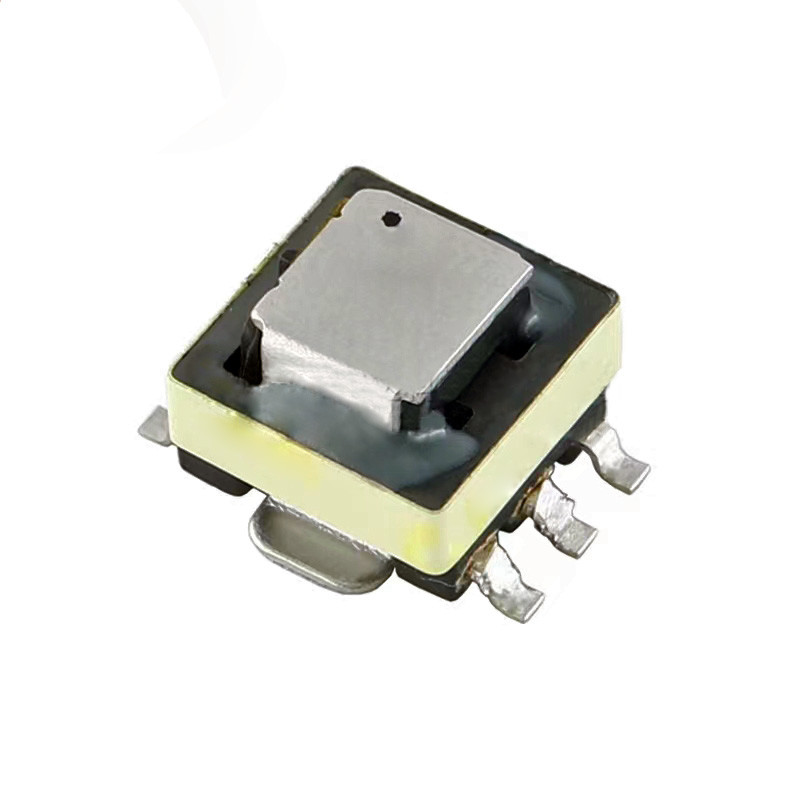

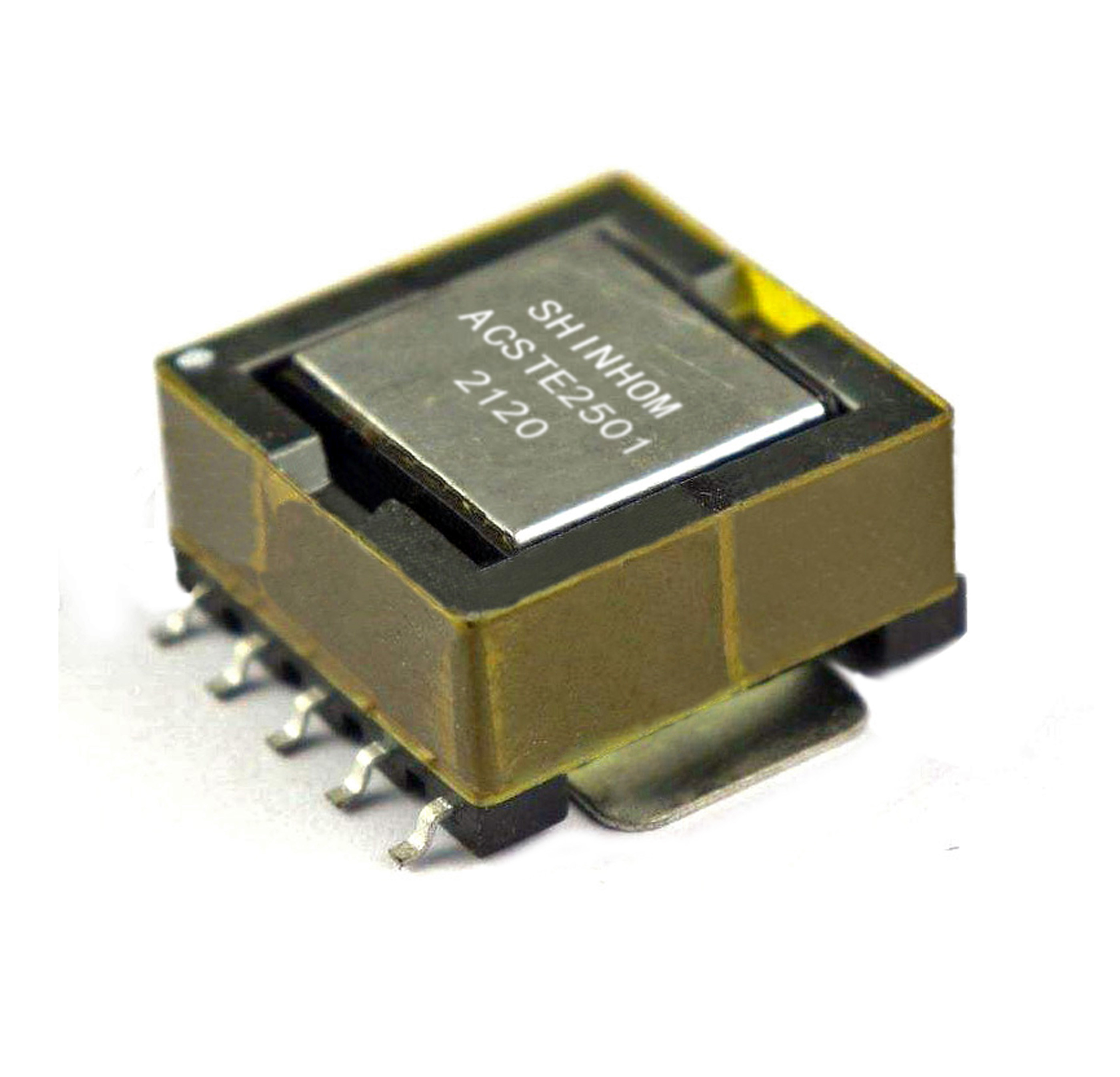

EFD25 SMD কারেন্ট সেন্সিং ট্রান্সফরমার উচ্চ ফ্রিকোয়েন্সি

EE4.6 SMD উচ্চ ফ্রিকোয়েন্সি কারেন্ট সেন্সিং ট্রান্সফরমার, SMD কারেন্ট ট্রান্সফরমার

বৈশিষ্ট্য:

• পালা অনুপাত: 1:100 1:150 1:200 উপলব্ধ
• 50 Amps পর্যন্ত কারেন্ট সেন্সড
• 500KHz এবং তার উপরে ব্যবহারের জন্য ডিজাইন করা হয়েছে
• খুব কম প্রাথমিক প্রতিরোধের
• SMPS অ্যাপ্লিকেশনের জন্য উচ্চ ফ্রিকোয়েন্সি বর্তমান ট্রান্সফরমার
• উচ্চ ব্যাপ্তিযোগ্যতা ferrite বর্তমান ট্রান্সফরমার
• নিম্ন-প্রোফাইল বর্তমান ট্রান্সফরমার
• PCB বর্তমান ট্রান্সফরমার মাউন্ট
• নির্ভরযোগ্য রৈখিক কর্মক্ষমতা ট্রান্সফরমার

অ্যাপ্লিকেশন:

• সুইচড-মোড পাওয়ার সাপ্লাইতে অবিচ্ছিন্ন এসি কারেন্ট পর্যবেক্ষণ
• ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা
• প্রচলিত এবং xEV (EV, HEV, FCEV) যানবাহনে ট্র্যাকশন মোটর এবং ব্যাটারি ম্যানেজমেন্ট সিস্টেমে বর্তমান পরিমাপ।
• এছাড়াও 48 V গাড়ির বৈদ্যুতিক সিস্টেমে ব্যবহার করা যেতে পারে।

মন্তব্য:

• 50 A-এর প্রাথমিক স্রোত 25℃ পরিবেষ্টিত থেকে 40℃ তাপমাত্রা বৃদ্ধি ঘটায়।উচ্চতর স্রোত তাপমাত্রা বৃদ্ধির কারণ হয়
• অপারেটিং তাপমাত্রা: -55℃ থেকে 125℃
• স্টোরেজ তাপমাত্রা উপাদান: -40℃ থেকে +105℃
• টেপ এবং রিল প্যাকেজিং: -40℃ থেকে +80℃
• আর্দ্রতা সংবেদনশীলতা স্তর (MSL) 1 (<30deg /85% আপেক্ষিক আর্দ্রতায় সীমাহীন মেঝে জীবন)
• 100kHz, 0.1 Vrms, 0 Adc এ সেকেন্ডারি পিনের মধ্যে পরিমাপ করা হয়
• ফ্রিকোয়েন্সি পরিসীমা: 50KHz থেকে 500KHz
• এইচপি 4284A LCR মিটার বা সমতুল্য 0Adc এ পরিমাপ করা হয়
• ক্রোমা 16502 মাইক্রো-ওহমিটার বা সমমানের উপর ডিসিআর পরিমাপ করা হয়

নোট: পণ্য নির্দিষ্টকরণ কাস্টমাইজ করা যেতে পারে
