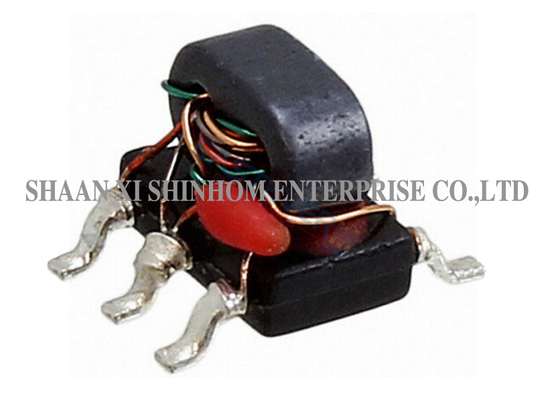

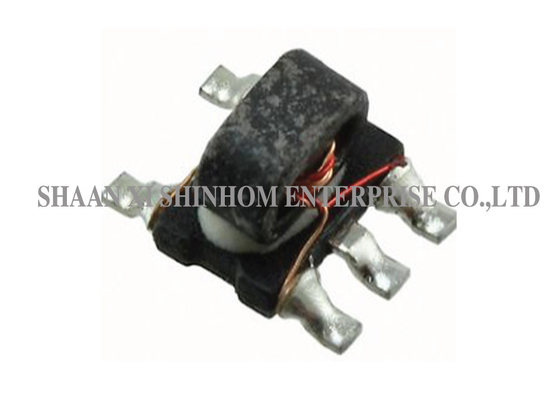

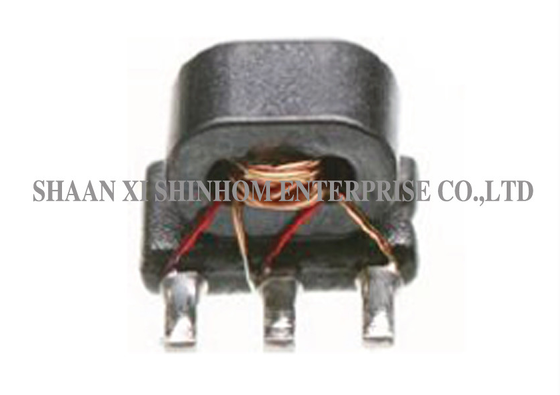

ফ্লাক্স কপলড বালুন 1CT:1 75Ω 5-100MHz আরএফ ফ্রন্ট-এন্ড এবং ব্রডব্যান্ড মেচিংয়ের জন্য

১:১ ট্রান্সমিশন লাইন ব্যালুন আরএফ ট্রান্সফরমার ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ এবং আরএফ সিগন্যাল রূপান্তর অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি একটি ট্রান্সমিশন লাইন কাঠামো ব্যবহার করে ব্যালান্সড/আনব্যালান্সড সিগন্যাল রূপান্তর অর্জন করতে, যা প্রশস্ত ফ্রিকোয়েন্সি কভারেজ এবং চমৎকার অ্যামপ্লিচিউড/ফেজ ব্যালান্স বৈশিষ্ট্য প্রদান করে।পণ্যটি একটি এসএমডি প্যাকেজ ব্যবহার করে যার কম মেইন-লাইন লস এবং চমৎকার ইনপুট রিটার্ন লস পারফরম্যান্স রয়েছে, যা উচ্চ সিগন্যাল ট্রান্সমিশন দক্ষতা এবং কম প্রতিফলন নিশ্চিত করে।এটি ব্যাপকভাবে পুশ-পুল অ্যামপ্লিফায়ার, অ্যান্টেনা সিস্টেম, এবং ব্রডব্যান্ড ম্যাচিং নেটওয়ার্ক আরএফ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এটি ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ এবং আরএফ ফ্রন্ট-এন্ড সিগন্যাল রূপান্তরের জন্য একটি আদর্শ পছন্দ।

বৈশিষ্ট্য:

• ১:১ ইম্পিডেন্স
• ৭৫ ওহম ক্যারেক্টারিস্টিক ইম্পিডেন্স
• আরএফ পাওয়ার: ০.৫W
• ডিসি কারেন্ট: ৩০mA
• ফ্রিকোয়েন্সি: ৫ থেকে ১০০ MHz
• ইনসার্শন লস: ২.০dB সর্বোচ্চ
• ইনপুট রিটার্ন লস: ১০.০dB সর্বনিম্ন

অ্যাপ্লিকেশন

• ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ

• ভিএইচএফ/ইউএইচএফ রিসিভার

• ভিএইচএফ/ইউএইচএফ ট্রান্সমিটার

• পুশ-পুল অ্যামপ্লিফায়ার

• অ্যান্টেনা সিস্টেম

• আরএফ ফ্রন্ট-এন্ড মডিউল

• ব্রডব্যান্ড ইম্পিডেন্স ম্যাচিং

• পরীক্ষা এবং পরিমাপ সরঞ্জাম

ইলেকট্রিক্যাল স্পেসিফিকেশন (২৫°C, Z=৭৫Ω)

• ফ্রিকোয়েন্সি: ৫-১০০MHz
• অপারেটিং তাপমাত্রা: -৪০°C থেকে ৮৫°C
• স্টোরেজ তাপমাত্রা: -৫৫°C থেকে ১০০°C

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: একটি ট্রান্সমিশন লাইন ব্যালুন এবং একটি ঐতিহ্যবাহী তার-মোড়ানো ব্যালুনের মধ্যে পার্থক্য কী?

উত্তর: একটি ট্রান্সমিশন লাইন ব্যালুন ব্রডব্যান্ড ম্যাচিং এবং ব্যালান্সড/আনব্যালান্সড রূপান্তর অর্জনের জন্য ট্রান্সমিশন লাইন তত্ত্ব ব্যবহার করে, যা বিস্তৃত ফ্রিকোয়েন্সি কভারেজ (৫০-১২৫০MHz) এবং উন্নত উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্স প্রদান করে। একটি ঐতিহ্যবাহী তার-মোড়ানো ব্যালুন ম্যাগনেটিক কোর কাপলিংয়ের উপর নির্ভর করে, যা ভাল নিম্ন-ফ্রিকোয়েন্সি পারফরম্যান্স প্রদান করে তবে উচ্চ-ফ্রিকোয়েন্সি প্রতিক্রিয়া সীমিত। ট্রান্সমিশন লাইন কাঠামো ব্রডব্যান্ড এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য উপযুক্ত।

প্রশ্ন: ইনসার্শন লস ≤১.৩dB এবং ইনপুট রিটার্ন লস ≥১১dB সিস্টেম পারফরম্যান্সে কী প্রভাব ফেলে?

উত্তর: ইনসার্শন লস ≤১.৩dB কম শক্তি ক্ষয় সহ উচ্চ সিগন্যাল ট্রান্সমিশন দক্ষতা নিশ্চিত করে। ইনপুট রিটার্ন লস ≥১১dB (সাধারণত ২৫dB) ভাল ইম্পিডেন্স ম্যাচিং নিশ্চিত করে, সিগন্যাল প্রতিফলন এবং স্ট্যান্ডিং ওয়েভ হ্রাস করে, সামগ্রিক সিস্টেম পারফরম্যান্স উন্নত করে। এটি বিশেষ করে কঠোর লিঙ্ক বাজেট প্রয়োজনীয়তা সহ ওয়্যারলেস যোগাযোগ সিস্টেমের জন্য উপযুক্ত।

প্রশ্ন: কীভাবে নমুনার জন্য আবেদন করবেন? লিড টাইম কত?

উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনাগুলি বিনামূল্যে এবং ৩-৫ কার্যদিবসের মধ্যে পাঠানো হবে। বড় অর্ডারের লিড টাইম সাধারণত ২-৮ সপ্তাহ। কাস্টম পণ্যের জন্য MOQ এবং লিড টাইম আলাদাভাবে নিশ্চিত করা হবে।
