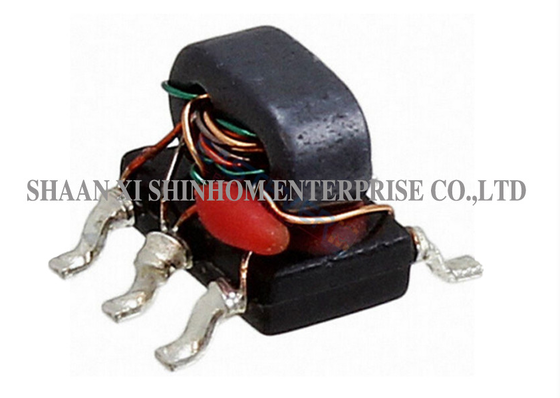

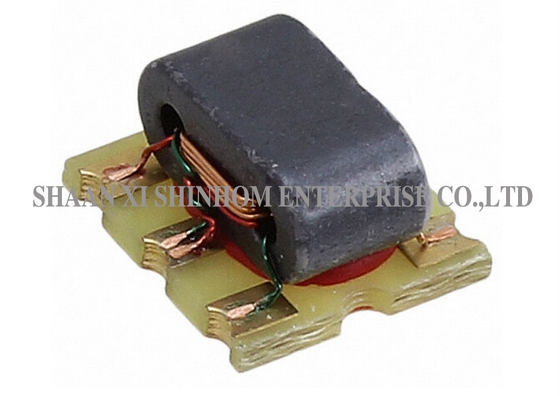

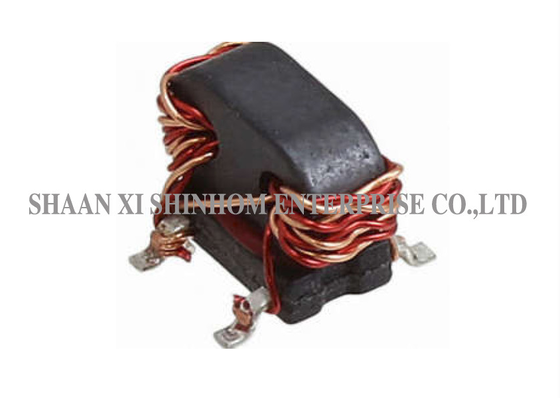

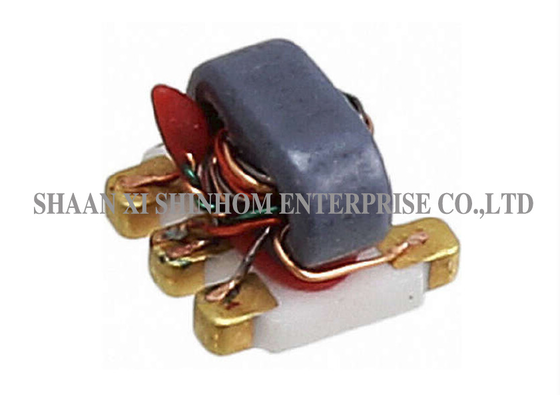

1৪CT বালুন ট্রান্সফরমার 75Ω 0.5W 1-350MHz অ্যান্টেনা সিস্টেমের জন্য

1:4CT SMD ব্যালুন আরএফ ট্রান্সফরমার ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ এবং আরএফ সিগন্যাল রূপান্তর অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি ইম্পিডেন্স ট্রান্সফরমেশন এবং ব্যালান্সড/আনব্যালান্সড সিগন্যাল রূপান্তর অর্জনের জন্য একটি ফ্লাক্স-কাপলড স্ট্রাকচার ব্যবহার করে, যা প্রশস্ত ফ্রিকোয়েন্সি কভারেজ এবং চমৎকার অ্যামপ্লিচিউড/ফেজ ব্যালান্স বৈশিষ্ট্য সরবরাহ করে।পণ্যটি এসএমডি প্যাকেজ ব্যবহার করে যার কম মেইন-লাইন লস এবং ভালো ইনপুট রিটার্ন লস পারফরম্যান্স রয়েছে, যা উচ্চ সিগন্যাল ট্রান্সমিশন দক্ষতা এবং কম প্রতিফলন নিশ্চিত করে।এটি ভিএইচএফ/ইউএইচএফ রিসিভার/ট্রান্সমিটার, পুশ-পুল অ্যামপ্লিফায়ার, অ্যান্টেনা সিস্টেম, এবং আরএফ অ্যাপ্লিকেশনগুলিতে ব্রডব্যান্ড ম্যাচিং নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি 75Ω সিস্টেমে ইম্পিডেন্স ট্রান্সফরমেশন এবং সিগন্যাল রূপান্তরের জন্য একটি আদর্শ পছন্দ।

বৈশিষ্ট্য:

• 1:4CT ইম্পিডেন্স
• আরএফ পাওয়ার: 0.5W
• ডিসি কারেন্ট: 30mA
• 75Ω ক্যারেক্টারিস্টিক ইম্পিডেন্স
• ফ্রিকোয়েন্সি: 1-350MHz
• অপারেটিং তাপমাত্রা: -40℃ থেকে 85℃
• স্টোরেজ তাপমাত্রা: -55℃ থেকে 100℃

অ্যাপ্লিকেশন

• ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ

• ভিএইচএফ/ইউএইচএফ রিসিভার

• ভিএইচএফ/ইউএইচএফ ট্রান্সমিটার

• পুশ-পুল অ্যামপ্লিফায়ার

• অ্যান্টেনা সিস্টেম

• আরএফ ফ্রন্ট-এন্ড মডিউল

• ব্রডব্যান্ড ইম্পিডেন্স ম্যাচিং

• পরীক্ষা এবং পরিমাপ সরঞ্জাম

ইলেকট্রিক্যাল স্পেসিফিকেশন (25℃, Z=75Ω)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: কিভাবে নমুনার জন্য আবেদন করব? লিড টাইম কত?

উত্তর:আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনা বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। বড় অর্ডারের লিড টাইম সাধারণত 2-8 সপ্তাহ। কাস্টম পণ্যের জন্য MOQ এবং লিড টাইম আলাদাভাবে নিশ্চিত করা হবে।

প্রশ্ন: আপনি কি ছোট ট্রায়াল অর্ডার সমর্থন করেন?

উত্তর:হ্যাঁ। আমরা নতুন পণ্য বিকাশের প্রাথমিক পর্যায়ে গ্রাহকদের যাচাইকরণের প্রয়োজনীয়তা বুঝি। ছোট ট্রায়াল অর্ডার (স্ট্যান্ডার্ড MOQ এর নিচে) আলোচনা করা যেতে পারে। ট্রায়াল অর্ডারগুলি বড় অর্ডারের মতো একই মানের মান এবং ডেলিভারি প্রতিশ্রুতি পায়। বিস্তারিত জানার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

প্রশ্ন: 1:4CT ব্যালুন ট্রান্সফরমার কিভাবে 75Ω থেকে 300Ω পর্যন্ত ইম্পিডেন্স রূপান্তর করে?

উত্তর:এটি একটি 75Ω সিঙ্গেল-এন্ডেড সিগন্যালকে 300Ω ডিফারেনশিয়াল সিগন্যালে (বা বিপরীতভাবে) রূপান্তর করতে একটি ফ্লাক্স-কাপলড স্ট্রাকচার ব্যবহার করে, যা 75Ω সিস্টেমকে 300Ω ডিফারেনশিয়াল লোডের সাথে ম্যাচ করার জন্য উপযুক্ত।

প্রশ্ন: অ্যামপ্লিচিউড ব্যালান্স ±0.5dB এবং ফেজ ব্যালান্স ±5° পুশ-পুল অ্যামপ্লিফায়ারগুলিতে কী প্রভাব ফেলে?

উত্তর:এই স্পেসিফিকেশনগুলি নিশ্চিত করে যে ডিফারেনশিয়াল সিগন্যালগুলির সামঞ্জস্যপূর্ণ অ্যামপ্লিচিউড এবং সুনির্দিষ্ট ফেজ ইনভার্সন রয়েছে। এটি কার্যকরভাবে ইভেন-অর্ডার হারমোনিকস দমন করে, কমন-মোড রিজেকশন রেশিও উন্নত করে, সিগন্যাল ডিসটর্শন কমায় এবং অ্যামপ্লিফায়ার লিনিয়ারিটি বৃদ্ধি করে।
