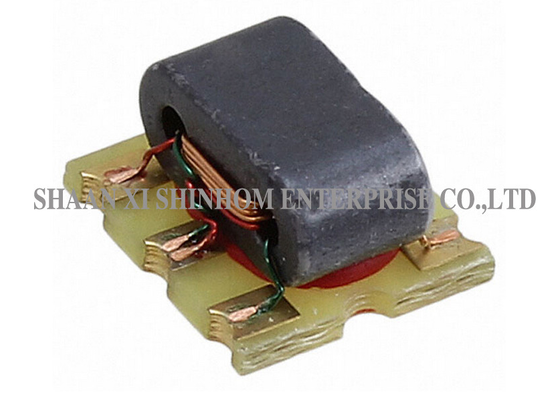

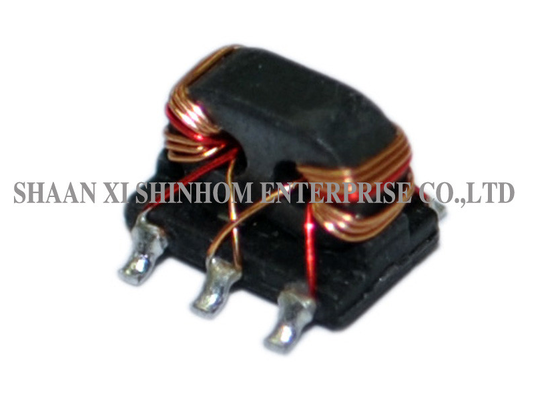

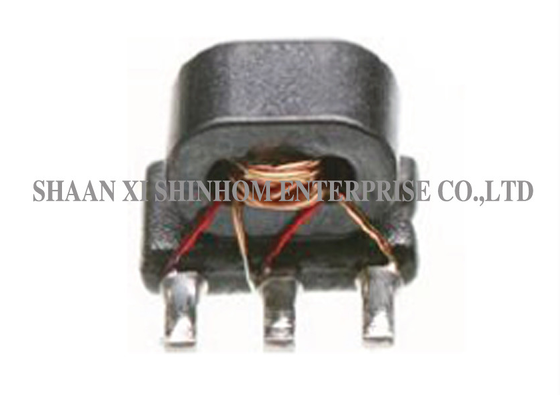

1:1 ব্যালুন ট্রান্সফরমার 75Ω 0.5W 1-350MHz পুশ-পুল অ্যামপ্লিফায়ার এবং অ্যান্টেনা সিস্টেমের জন্য

এই 1:1 CT SMD ব্যালুন আরএফ ট্রান্সফর্মার ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ এবং আরএফ সিগন্যাল রূপান্তর অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা ব্যালান্সড/আনব্যালান্সড সিগন্যাল রূপান্তর এবং ইম্পিডেন্স ম্যাচিং অর্জন করে। পণ্যটি একটি SMD প্যাকেজ ব্যবহার করে, যা একটি বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জ, কম মেইন-লাইন লস এবং চমৎকার অ্যামপ্লিচিউড/ফেজ ব্যালান্স বৈশিষ্ট্য সরবরাহ করে, যা ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন কোয়ালিটি নিশ্চিত করে। সেন্টার-ট্যাপ ডিজাইন পুশ-পুল অ্যামপ্লিফায়ার এবং মিক্সারের মতো সার্কিট টপোলজির জন্য উপযুক্ত। এটি ভিএইচএফ/ইউএইচএফ রিসিভার/ট্রান্সমিটার, অ্যান্টেনা সিস্টেম এবং আরএফ অ্যাপ্লিকেশনে ব্রডব্যান্ড ম্যাচিং নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়। এটি আরএফ ফ্রন্ট-এন্ড সিগন্যাল রূপান্তর এবং ম্যাচিংয়ের জন্য একটি আদর্শ পছন্দ।

বৈশিষ্ট্য:

• 1:1 CT ইম্পিডেন্স
• 75Ω ক্যারেক্টারিস্টিক ইম্পিডেন্স
• আরএফ পাওয়ার: 0.5W
• ডিসি কারেন্ট: 30mA
• ফ্রিকোয়েন্সি: 1 থেকে 350 MHz

অ্যাপ্লিকেশন

• ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ
• ভিএইচএফ/ইউএইচএফ রিসিভার
• ভিএইচএফ/ইউএইচএফ ট্রান্সমিটার
• পুশ-পুল অ্যামপ্লিফায়ার
• অ্যান্টেনা সিস্টেম
• আরএফ ফ্রন্ট-এন্ড মডিউল
• ব্রডব্যান্ড ইম্পিডেন্স ম্যাচিং
• পরীক্ষা এবং পরিমাপ সরঞ্জাম

ইলেকট্রিক্যাল স্পেসিফিকেশন (25℃, Z=75Ω)

• ফ্রিকোয়েন্সি: 1-350MHz
• অপারেটিং তাপমাত্রা: -40℃ থেকে 85℃
• স্টোরেজ তাপমাত্রা: -55℃ থেকে 100℃

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: 1:1 CT ব্যালুন ট্রান্সফর্মার এবং একটি স্ট্যান্ডার্ড 1:1 ব্যালুনের মধ্যে পার্থক্য কী?

উত্তর: একটি 1:1 CT ব্যালুন এর সেকেন্ডারি ওয়াইন্ডিং-এ একটি সেন্টার ট্যাপ (CT) থাকে, যা এটিকে পুশ-পুল অ্যামপ্লিফায়ার এবং মিক্সারের মতো সার্কিট টপোলজির জন্য উপযুক্ত করে তোলে যার জন্য একটি সেন্টার ট্যাপ প্রয়োজন, ডিফারেনশিয়াল আউটপুট বা আনব্যালান্সড-টু-ব্যালান্সড রূপান্তর সরবরাহ করে। একটি স্ট্যান্ডার্ড 1:1 ব্যালুনের কোনো সেন্টার ট্যাপ থাকে না এবং এর কার্যকারিতা তুলনামূলকভাবে সহজ।

প্রশ্ন: 0.4-0.5dB এর টিপিক্যাল মেইন-লাইন লস বলতে কী বোঝায়?

উত্তর: 0.4-0.5dB এর মেইন-লাইন লস মানে ট্রান্সফর্মারের মাধ্যমে সিগন্যাল পাওয়ার লস প্রায় 9-11%, যা উচ্চ শক্তি ট্রান্সমিশন দক্ষতা নির্দেশ করে। দুটি আউটপুটের মধ্যে লসের ছোট পার্থক্য (0.4dB বনাম 0.5dB) ব্যালান্সড ডিফারেনশিয়াল আউটপুট অ্যামপ্লিচিউড নিশ্চিত করে, যা কঠোর সিগন্যাল কোয়ালিটি প্রয়োজনীয়তা সহ আরএফ ফ্রন্ট-এন্ডের জন্য উপযুক্ত।

প্রশ্ন: কীভাবে নমুনার জন্য আবেদন করবেন? লিড টাইম কত?

উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনাগুলি বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। বড় অর্ডারের লিড টাইম সাধারণত 2-8 সপ্তাহ। কাস্টম পণ্যের জন্য MOQ এবং লিড টাইম আলাদাভাবে নিশ্চিত করা হবে।
