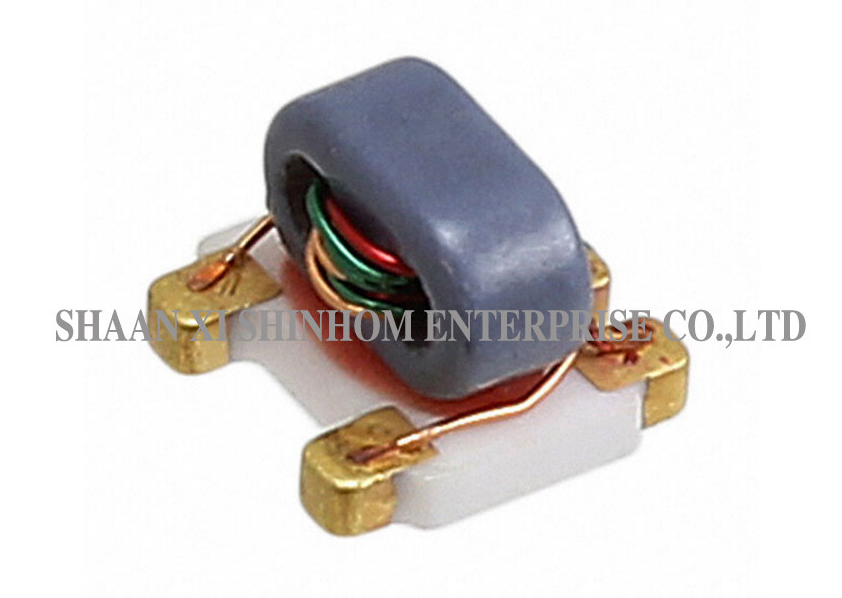

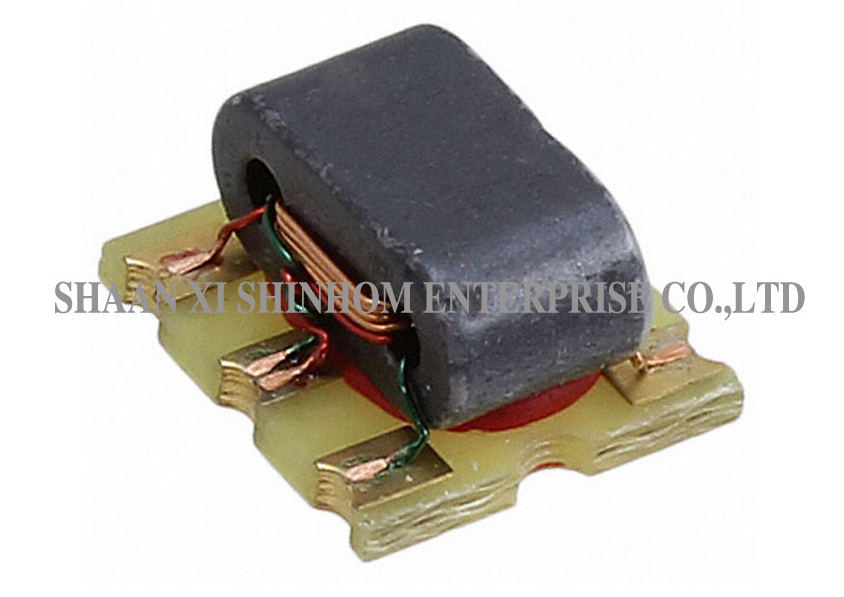

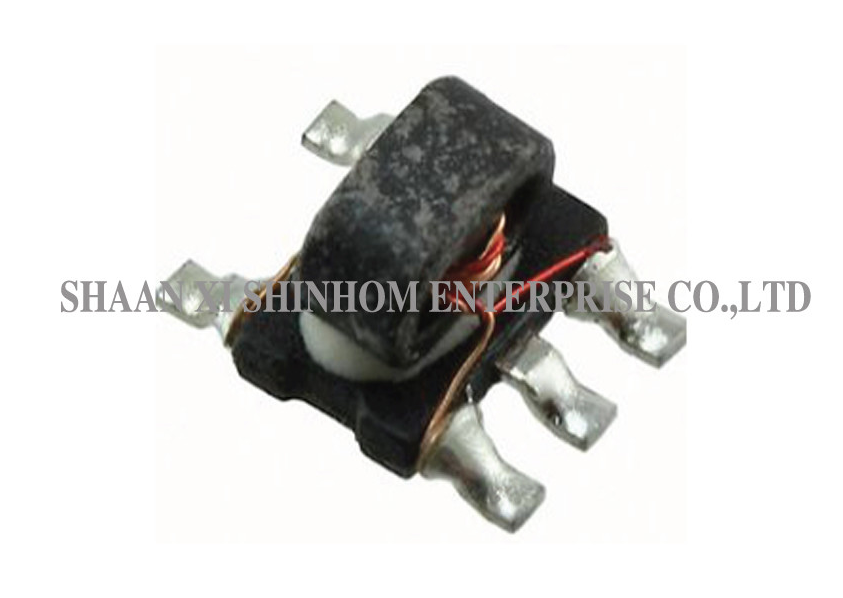

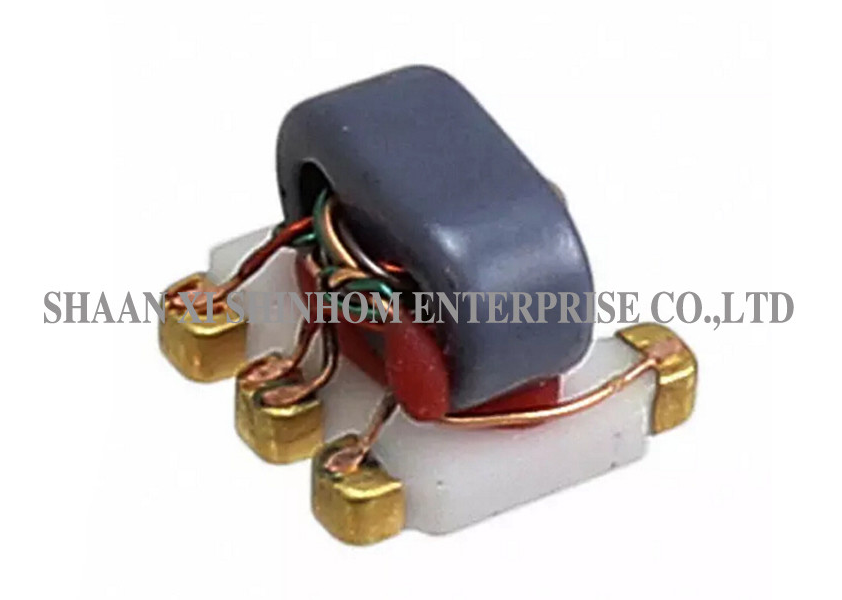

SMD Balun 75Ω 5-3000MHz VHF/UHF ট্রান্সমিটার এবং রিসিভারের জন্য

এই SMD ব্যালুন RF ট্রান্সফরমার এনামেল করা তামার তারের উইন্ডিং এবং একটি সারফেস-মাউন্ট প্যাকেজ ব্যবহার করে। ইম্পিডেন্স অনুপাত হল 1:1, বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স হল 75Ω, এবং ফ্রিকোয়েন্সি পরিসীমা হল 5-3000MHz। RF পাওয়ার: 0.25W। DC কারেন্ট: 30mA। একটি ব্যালুন ট্রান্সফরমার ব্যালান্সড-টু-আনব্যালান্সড সিগন্যাল রূপান্তরের জন্য ব্যবহৃত হয়, ব্যালান্সড সিগন্যাল (ডিফারেনশিয়াল সিগন্যাল) কে আনব্যালান্সড সিগন্যালে (সিঙ্গেল-এন্ডেড সিগন্যাল) রূপান্তর করে, অথবা এর বিপরীত। এটি ব্যাপকভাবে ব্যবহৃত হয় ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ, VHF/UHF রিসিভার/ট্রান্সমিটার, এবং পুশ-পুল অ্যামপ্লিফায়ার RF সার্কিটে।

বৈশিষ্ট্য

• ইম্পিডেন্স অনুপাত – 1:1

• বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স – 75Ω

• ফ্রিকোয়েন্সি পরিসীমা – 5-3000MHz

• RF পাওয়ার – 0.25W

• DC কারেন্ট – 30mA

• উইন্ডিং উপাদান – এনামেল করা তামার তার

• প্যাকেজ প্রকার – SMD সারফেস মাউন্ট

• অপারেটিং তাপমাত্রা – -40°C থেকে 85°C

প্রয়োগ

• ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ

• VHF/UHF রিসিভার

• VHF/UHF ট্রান্সমিটার

• পুশ-পুল অ্যামপ্লিফায়ার

• RF ফ্রন্ট-এন্ড মডিউল

• অ্যান্টেনা ফিডিং নেটওয়ার্ক

• মিক্সার

• ব্রডব্যান্ড ম্যাচিং নেটওয়ার্ক

ইলেকট্রিক্যাল স্পেসিফিকেশন (25℃, Z=75Ω)

• ফ্রিকোয়েন্সি: 5-3000MHz
• অপারেটিং তাপমাত্রা: -40℃ থেকে 85℃
• স্টোরেজ তাপমাত্রা: -55℃ থেকে 100℃

FAQ

প্রশ্ন: একটি ব্যালুন ট্রান্সফরমারের প্রধান কাজ কী?

উত্তর: একটি ব্যালুন ট্রান্সফরমার ব্যালান্সড-টু-আনব্যালান্সড রূপান্তরের জন্য ব্যবহৃত হয়, ব্যালান্সড সিগন্যাল (ডিফারেনশিয়াল সিগন্যাল) কে আনব্যালান্সড সিগন্যালে (সিঙ্গেল-এন্ডেড সিগন্যাল) রূপান্তর করে, অথবা এর বিপরীত। এটি RF সার্কিট, মিক্সার, অ্যান্টেনা ফিডিং এবং ব্রডব্যান্ড ম্যাচিং নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন: 1:1 ইম্পিডেন্স অনুপাত মানে কী?

উত্তর: 1:1 ইম্পিডেন্স অনুপাত মানে প্রাইমারি এবং সেকেন্ডারি ইম্পিডেন্স সমান (উভয়ই 75Ω)। এটি ইম্পিডেন্স রূপান্তর করে না, তবে কেবল ব্যালান্সড-টু-আনব্যালান্সড সিগন্যাল রূপান্তর সরবরাহ করে। এটি RF সার্কিটের জন্য উপযুক্ত যা ইম্পিডেন্স রূপান্তর ছাড়াই ব্যালুন রূপান্তর প্রয়োজন।

প্রশ্ন: কীভাবে নমুনার জন্য আবেদন করবেন? লিড টাইম কত?

উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল (ফ্রিকোয়েন্সি এবং ইম্পিডেন্সের প্রয়োজনীয়তা সহ) প্রদান করুন। নমুনাগুলি বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। গণ অর্ডার লিড টাইম সাধারণত 2-8 সপ্তাহ.
