হল এফেক্ট কারেন্ট সেন্সর HBC100LAHS5 100A ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ এবং উইন্ড পাওয়ারের জন্য গ্যালভানিক আইসোলেশন

আলোচনা
MOQ
আলোচনা সাপেক্ষ
মূল্য
Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
সরবরাহ ভোল্টেজ: +5V±5%
ইনপুট: 100A
আউটপুট: ±0.625V±0.5%
ইনস্টলেশন: পিসিবি মাউন্টিং
সাক্ষ্যদান: CE, RoHS, ISO
প্লাস্টিক উপাদান: PBT G30/G15, UL94-V0
বিশেষভাবে তুলে ধরা:

হল এফেক্ট কারেন্ট সেন্সর 100A

,

হল এফেক্ট সেন্সর গ্যালভানিক আইসোলেশন

,

ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভের জন্য কারেন্ট সেন্সর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: HBC100LAHS5
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1000000/মাস
পণ্যের বর্ণনা

HBC100LAHS5 ক্লোজড-লুপ হল এফেক্ট কারেন্ট সেন্সর একটি ক্লোজড-লুপ (কম্পেনসেশন) নীতি ব্যবহার করে, যা প্রাইমারি এবং সেকেন্ডারি সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে। এটি 0-100A এর পরিমাপ পরিসীমা এবং 1:1200 এর টার্নস রেশিও সহ ডিসি, এসি বা পালস কারেন্ট নির্ভুলভাবে পরিমাপ করে। পণ্যটির সাপ্লাই ভোল্টেজ +5V±5% এবং রেট আউটপুট ভোল্টেজ ±0.625V±0.5%। এটি উচ্চ নির্ভুলতা এবং সহজ ইনস্টলেশন সরবরাহ করে। এটি ব্যাপকভাবে ব্যবহৃত হয় ইনভার্টার, এসি/ডিসি ভেরিয়েবল স্পিড ড্রাইভ, ইউপিএস, সুইচিং পাওয়ার সাপ্লাই, ফটোভোলটাইক কারেন্ট সেন্সিং, নতুন শক্তি কম্বাইনার বক্স পরিমাপ, উইন্ড পাওয়ার কারেন্ট সেন্সিং, ইভি চার্জিং সরঞ্জাম কারেন্ট সেন্সিং, ড্রাইভ-বাই-ওয়্যার অটোমোটিভ অ্যাপ্লিকেশন, গৃহস্থালী যন্ত্রপাতির ফ্রিকোয়েন্সি রূপান্তর, স্বয়ংক্রিয় এয়ার কম্প্রেসার, হাইব্রিড ব্যাটারি প্যাক কারেন্ট সেন্সিং, এবং অটোমোটিভ ইলেকট্রিক পাওয়ার স্টিয়ারিং সিস্টেম।

বৈশিষ্ট্য:
  • ক্লোজড-লুপ
  • অপারেটিং কারেন্ট: 0 থেকে 100A
  • পাওয়ার সাপ্লাই: +5V±5%
  • রেট আউটপুট ভোল্টেজ: ±0.625V±0.5%
  • উচ্চ নির্ভুলতা গ্রেড
  • সহজে মাউন্ট করা যায়
অ্যাপ্লিকেশন:
  • ইনভার্টার অ্যাপ্লিকেশন
  • এসি/ডিসি ভেরিয়েবল-স্পিড ড্রাইভ
  • আনইন্টারাপ্টেবল পাওয়ার সাপ্লাই (ইউপিএস)
  • সুইচড মোড পাওয়ার সাপ্লাই (এসএমপিএস)
  • ফটোভোলটাইক (পিভি) কারেন্ট অ্যাপ্লিকেশন
  • নতুন শক্তি কম্বাইনার বক্স পরিমাপ
  • উইন্ড পাওয়ার ইন্ডাস্ট্রি কারেন্ট ডিটেকশন
  • ইলেকট্রিক ভেহিকেল চার্জিং ইকুইপমেন্ট কারেন্ট সেন্সিং
  • অটোমোবাইল বাই-ওয়্যার অ্যাপ্লিকেশন
  • গৃহস্থালী যন্ত্রপাতির ফ্রিকোয়েন্সি রূপান্তর
  • অটো এয়ার কম্প্রেসার অ্যাপ্লিকেশন
  • হাইব্রিড ব্যাটারি প্যাক কারেন্ট সেন্সিং
  • অটোমোবাইল ইলেকট্রিক্যাল পাওয়ার স্টিয়ারিং সিস্টেম অ্যাপ্লিকেশন
ইলেকট্রিক্যাল ডেটা:
HBC100LAHS5
রেটেড ইনপুট কারেন্ট(Ipn)100A
টেস্ট কারেন্ট রেঞ্জ(Ip)±240A
টার্নস রেশিও(Np/Ns)1:1200T
রেটেড আউটপুট ভোল্টেজ±0.625±0.5%V
সাপ্লাই ভোল্টেজ+5±5%V
কনসাম্পশন কারেন্ট20+ Ip *( Np/Ns)mA
অফসেট ভোল্টেজ2.5±0.4%V
রেফারেন্স ভোল্টেজ(VR)2.5±0.5%V
এক্সটার্নাল রেফারেন্স ভোল্টেজ2.0-2.8V
অফসেট ভোল্টেজ ড্রিফট≤±0.1mV/℃
আউটপুট ভোল্টেজ ড্রিফট≤±0.05mV/℃
লিনিয়ারিটি(Ip=0-±Ipn)≤±0.2%FS
ক্লাস≤±1.0%
di/dt＞100A/µS
রেসপন্স টাইম(100A/µS, 10%～90%)≤1µS
ব্যান্ডউইথ(-3db)DC～100KHZ
ইনসুলেশন ভোল্টেজ(50HZ,AC,1min)5.0KV
অপারেটিং টেম্পারেচার(TA)-40～+85℃
স্টোরেজ টেম্পারেচার(TS)-40～+105℃
মোট ওজন(M)22g

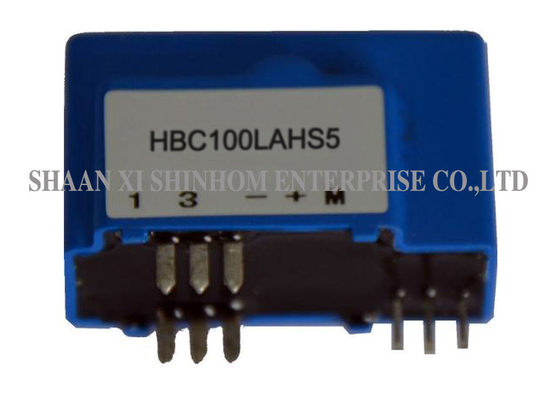

হল এফেক্ট কারেন্ট সেন্সর HBC100LAHS5 100A ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ এবং উইন্ড পাওয়ারের জন্য গ্যালভানিক আইসোলেশন

নোট: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

FAQ
প্রশ্ন: একটি ক্লোজড-লুপ হল এফেক্ট সেন্সরের কার্যপ্রণালী কী?
উত্তর: একটি ক্লোজড-লুপ হল এফেক্ট সেন্সর পরিমাপ করা কারেন্ট দ্বারা উৎপন্ন চৌম্বক ক্ষেত্র সনাক্ত করতে একটি হল উপাদান ব্যবহার করে। আউটপুট সংকেত একটি কম্পেনসেশন কয়েলকে চালিত করে একটি বিপরীত চৌম্বক ক্ষেত্র তৈরি করে, যা কোরের নেট চৌম্বক ফ্লাক্সকে শূন্যে নিয়ে আসে। কম্পেনসেশন কারেন্ট পরিমাপ করা কারেন্টের সমানুপাতিক, যা উচ্চ-নির্ভুলতা, কম-তাপমাত্রা-ড্রিফট পরিমাপ ফলাফল প্রদান করে।
প্রশ্ন: 1:1200 এর টার্নস রেশিও মানে কী?
উত্তর: 1:1200 এর টার্নস রেশিও মানে প্রাইমারি কারেন্ট এবং সেকেন্ডারি কম্পেনসেশন কারেন্টের অনুপাত 1:1200। উদাহরণস্বরূপ, 100A প্রাইমারি কারেন্ট প্রায় 83.3mA সেকেন্ডারি কম্পেনসেশন কারেন্টের সাথে সঙ্গতিপূর্ণ, যা বিল্ট-ইন রেজিস্টরের মাধ্যমে ±0.625V ভোল্টেজ আউটপুটে রূপান্তরিত হয়।
প্রশ্ন: এই পণ্যটি কোন নতুন শক্তি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত?
উত্তর: এই পণ্যটি নতুন শক্তি ক্ষেত্রে ফটোভোলটাইক কারেন্ট সেন্সিং, নতুন শক্তি কম্বাইনার বক্স পরিমাপ, উইন্ড পাওয়ার কারেন্ট সেন্সিং, ইভি চার্জিং সরঞ্জাম কারেন্ট সেন্সিং এবং হাইব্রিড ব্যাটারি প্যাক কারেন্ট সেন্সিংয়ের জন্য উপযুক্ত।
প্রশ্ন: কিভাবে নমুনার জন্য আবেদন করবেন? লিড টাইম কত?
উত্তর: আপনি আমাদের ওয়েবসাইট বা ইমেলের মাধ্যমে একটি নমুনা আবেদন জমা দিতে পারেন। অনুগ্রহ করে আপনার কোম্পানির তথ্য এবং লক্ষ্য মডেল প্রদান করুন। নমুনাগুলি বিনামূল্যে এবং 3-5 কার্যদিবসের মধ্যে পাঠানো হবে। বড় অর্ডারের লিড টাইম সাধারণত 2-8 সপ্তাহ.
