SMPS এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভের জন্য হল এফেক্ট কারেন্ট সেন্সর HBC-X সিরিজ 50A গ্যালভানিক আইসোলেশন

আলোচনা
MOQ
আলোচনা সাপেক্ষ
মূল্য

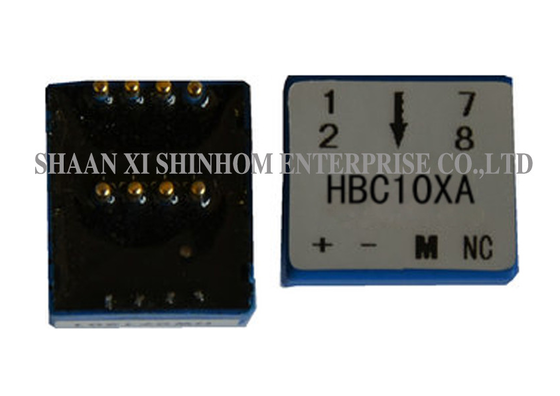

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
সরবরাহ ভোল্টেজ: ±15V ±5%
রেট ইনপুট: 0A ~ 50A
রেট আউটপুট: 10mA ±0.5%,25mA ±0.5%,
ইনস্টলেশন: পিসিবি মাউন্টিং
অফসেট বর্তমান: ≤±0.25mA
কাস্টমাইজড: হ্যাঁ
বিশেষভাবে তুলে ধরা:

হল এফেক্ট কারেন্ট সেন্সর 50A

,

গ্যালভানিক আইসোলেশন কারেন্ট সেন্সর

,

HBC-X সিরিজ SMPS সেন্সর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Shinhom
সাক্ষ্যদান: RoHS
মডেল নম্বার: এইচবিসি-এক্স
প্রদান
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4~8 সপ্তাহ
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1000000/মাস
পণ্যের বর্ণনা

দ্যএইচবিসি-এক্স সিরিজবন্ধ লুপ হল প্রভাব বর্তমান সেন্সর একটি বন্ধ লুপ (ক্ষতিপূরণ) নীতি ব্যবহার করে, প্রাথমিক এবং গৌণ সার্কিটগুলির মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে। এটি সঠিকভাবে DC, AC,অথবা একটি পরিমাপ পরিসীমা সঙ্গে pulsecurrents০-৫০ এ. পণ্যটির সরবরাহের ভোল্টেজDC ±15V±5%.ইপোক্সি পট হাউজিংএটি দুর্দান্ত আর্দ্রতা-প্রতিরোধী, ধুলো-প্রতিরোধী এবং নিরোধক সুরক্ষা প্রদান করে।উচ্চ নির্ভুলতা,চমৎকার রৈখিকতা,নিম্ন তাপমাত্রা ড্রিফট, এবংউচ্চ বাহ্যিক হস্তক্ষেপ প্রত্যাখ্যানএটিতে অপ্টিমাইজড রেসপন্স টাইম রয়েছে।কোন সন্নিবেশ ক্ষতি,কম শক্তি খরচ, সহজ ইনস্টলেশন, এবংকাস্টমাইজেশন সমর্থন. এটি ব্যাপকভাবে ব্যবহৃত হয়ইনভার্টার,ইউপিএস,ফোটোভোলটাইক বর্তমান সংবেদন,স্যুইচিং পাওয়ার সাপ্লাই,ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ, এবং বিভিন্ননতুন শক্তি অ্যাপ্লিকেশন.

বৈশিষ্ট্য

  • পরিমাপ পরিসীমা ∙ ০-৫০ এ
  • সরবরাহের ভোল্টেজ ₹ DC ±15V ±5%
  • পরিমাপ নীতি √ বন্ধ লুপ হল প্রভাব
  • আইসোলেশন ∙ প্রাথমিক ও মাধ্যমিক বিদ্যুৎ বিচ্ছিন্নতা
  • পট প্রসেস ∙ ইপোক্সি রজন
  • নির্ভুলতা ∙ উচ্চ নির্ভুলতা
  • রৈখিকতা ∙ চমৎকার
  • পরিমাপের ধরন ∙ DC / AC / pulse

অ্যাপ্লিকেশন

  • ইনভার্টার অ্যাপ্লিকেশন
  • এসি/ডিসি ভেরিয়েবল স্পিড ড্রাইভ
  • অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ (ইউপিএস)
  • স্যুইচড মোড পাওয়ার সাপ্লাই (এসএমপিএস)
  • ফোটোভোলটাইক (পিভি) বর্তমান অ্যাপ্লিকেশন
  • নতুন এনার্জি কম্বিনেটর বক্স পরিমাপ
  • অটোমোবাইল বাই-ওয়্যার অ্যাপ্লিকেশন
  • বৈদ্যুতিক যানবাহন চার্জিং সরঞ্জাম বর্তমান sensing
  • গৃহস্থালী যন্ত্রপাতি ফ্রিকোয়েন্সি রূপান্তর ইলেক্ট্রোম্যাগনেটিক ওয়াটার হিটার বর্তমান পরিমাপ

বৈদ্যুতিক তথ্যঃ

HBC10XA HBC20XA HBC30XA HBC50XA
নামমাত্র ইনপুট বর্তমান 10 20 30 50 এ
পরীক্ষার বর্তমান পরিসীমা 20 40 60 100 এ
ঘূর্ণন অনুপাত 1000 1000 1500 2500 টি
সেকেন্ড রাইন্ডিং প্রতিরোধের 60 60 100 150 Ω
নামমাত্র আউটপুট বর্তমান ১০±০.৫% ২০±০.৫% ২০±০.৫% ২০±০.৫% mA
সরবরাহ ভোল্টেজ ±15±5% V
অফসেট বর্তমান ≤±০25 mA
অফসেট কারেন্ট ড্রিফট -৪০+৮৫°সি ≤±০5 mA
রৈখিকতা ≤±০2 % এফএস
ক্লাস ≤±০7 %
ডি/ডিটি >৫০ A/μS
প্রতিক্রিয়া সময় <১ μS
ব্যান্ডউইথ ডিসি ₹২০০ KHZ
আইসোলেশন ভোল্টেজ 2.5 কেভি
অপারেটিং তাপমাত্রা -৪০+৮৫ °C
সংরক্ষণ তাপমাত্রা -৪০+১০৫ °C
ঘুরছে

ঘুরছে

অনুপাত

নামমাত্র ইনপুট বর্তমান

আইপিএন[এ]

নামমাত্র আউটপুট ভোল্টেজ

VOUT[V]

 Pri DCR[mΩ]

প্রি ইন্ডাক্ট্যান্স

[uH]
একক পর্যায় 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2.5 ((±5,±7)5,±12.5) 2.5±0.625 1.00 0.4
তিন-ফেজ 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

SMPS এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভের জন্য হল এফেক্ট কারেন্ট সেন্সর HBC-X সিরিজ 50A গ্যালভানিক আইসোলেশন

দ্রষ্টব্যঃ পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: ইপোক্সি পটিং এর সুবিধা কি?

উঃ ইপোক্সি রজন পটিং চমৎকার আর্দ্রতা-প্রমাণ, ধুলো-প্রমাণ, এবং নিরোধক সুরক্ষা প্রদান করে। এটি বিভিন্ন কঠোর পরিবেশে সেন্সরের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে,যান্ত্রিক শক্তি এবং কম্পন প্রতিরোধের বৃদ্ধি.

প্রশ্ন: এই সেন্সরের সরবরাহ ভোল্টেজ কত?

উত্তরঃ সরবরাহের ভোল্টেজ হলDC ±15V ±5%. বিস্তৃত ভোল্টেজ পরিসীমা বিভিন্ন শিল্প বিদ্যুৎ সরবরাহ সিস্টেমের জন্য উপযুক্ত, সিস্টেম ইন্টিগ্রেশন সহজতর।

প্রশ্নঃ কোন সন্নিবেশ ক্ষতি এবং কম শক্তি খরচ সুবিধা কি?

উঃকোন সন্নিবেশ ক্ষতিএটি নিশ্চিত করে যে পরীক্ষার অধীনে সার্কিটটি সেন্সর দ্বারা প্রভাবিত হয় না, মূল সার্কিট দক্ষতা বজায় রাখে।কম শক্তি খরচসেন্সরের স্ব-গরম হ্রাস করে, দীর্ঘমেয়াদী স্থিতিশীলতা উন্নত করে এবং সিস্টেমের শক্তি খরচ হ্রাস করে।
