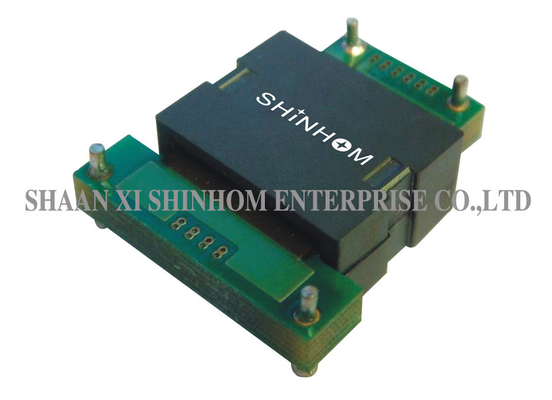

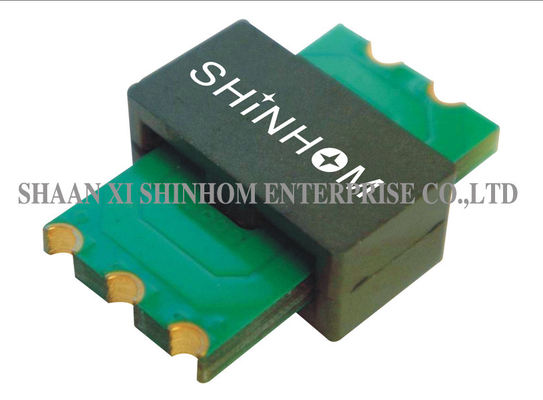

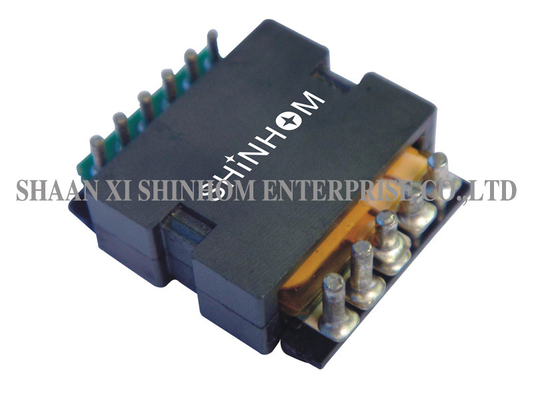

টেলিকম এবং স্বয়ংচালিত সিস্টেমের জন্য উচ্চ ফ্রিকোয়েন্সি প্ল্যানার ট্রান্সফর্মার 3000W লো ইএমআই

এই প্ল্যানার ট্রান্সফরমার ডিসি/ডিসি এবং ডিসি/এসি রূপান্তর অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি একটি লো-প্রোফাইল কাঠামো, 3000W পর্যন্ত পাওয়ার এবং 73A পর্যন্ত কারেন্ট সহ। প্যাডের আকার হল 23.5mm × 19.5mm। পণ্যটি আল্ট্রা-লো লিকেজ ইন্ডাকট্যান্স (<0.2%), উচ্চ পাওয়ার ডেনসিটি (প্রতি কম্পোনেন্টে 5W-25kW), এবং লো ইএমআই রেডিয়েশন সরবরাহ করে। EE14 থেকে EE100 পর্যন্ত একাধিক কোর সাইজ উপলব্ধ। এটি অনুভূমিক/উল্লম্ব মাউন্টিং, থ্রু-হোল/এসএমটি, এবং পিন/ফ্লাই লিড টার্মিনেশন এবং মাউন্টিং বিকল্পগুলিকে সমর্থন করে, যা সমস্ত এসএমপিএস টপোলজির সাথে সামঞ্জস্যপূর্ণ। এটি হাই-ডেনসিটি ডিসি/ডিসি পাওয়ার সাপ্লাই, টেলিকম সরঞ্জাম, শিল্প নিয়ন্ত্রণ ব্যবস্থা, এবং স্বয়ংচালিত এবং ভারী-ডিউটি ​​যানবাহন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।বৈশিষ্ট্য:লো-প্রোফাইল প্ল্যানার ট্রান্সফরমারহাই-পাওয়ার প্ল্যানার ট্রান্সফরমারহাই-ফ্রিকোয়েন্সি প্ল্যানার ট্রান্সফরমারপিসিবি প্ল্যানার ট্রান্সফরমারপ্ল্যানার সুইচিং পাওয়ার ট্রান্সফরমারEE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100 প্ল্যানার ট্রান্সফরমারঅফ-দ্য-শেল্ফ এসএমটি প্ল্যানার ট্রান্সফরমারপাওয়ার রেঞ্জ: 3000W পর্যন্তখুব কম লিকেজ ইন্ডাকট্যান্স (আন-গ্যাপড কোরের জন্য 0.2% এর কম)।খরচ-কার্যকর এবং প্রতিযোগিতামূলক মূল্য।ন্যূনতম ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই)।উচ্চ নির্দিষ্ট পাওয়ার ডেনসিটি (প্রতিটি উপাদানের জন্য 5W-25kW)।

প্রাইমারি এবংএর মধ্যে উচ্চ ক্রিপেজ এবং ক্লিয়ারেন্স দূরত্বসমস্ত এসএমপিএস টপোলজির জন্য প্রযোজ্য।

বিভিন্ন মাউন্টিং এবং টার্মিনাল বিকল্প (অনুভূমিক, উল্লম্ব, থ্রু-হোল, এসএমটি, পিন, ফ্লাই-কেবল এবং আরও অনেক কিছু)।

• অ্যাপ্লিকেশন:
• উচ্চ ঘনত্ব এবং উচ্চ শক্তি দক্ষতা।
• উচ্চ কারেন্ট ডিসি/ডিসি পাওয়ার সাপ্লাই উচ্চ কারেন্ট।
• প্রধান উইন্ডিং ইন্ডাক্টর আউটপুট চোক হিসাবে কাজ করে,
• যখন সহায়ক উইন্ডিংগুলি ইনপুট কারেন্টকে পিএম (TI25S1604) নিয়ন্ত্রণ করে।
• টেলিকমিউনিকেশন, শিল্প নিয়ন্ত্রণ ব্যবস্থা,
• স্বয়ংচালিত এবং ভারী সরঞ্জাম যানবাহন ব্যবস্থা
• প্রযুক্তিগত তথ্য:
• PE 20s1604 এর ইন্ডাকট্যান্স Agilient/HP4284 এ পিন 7 এবং 11 এর মধ্যে 100kHz, 0.1 Vrms এ পরিমাপ করা হয়েছে।
• IDC রেট হল IDC স্যাচুরেশন এর 85% অথবা IDC হিটিং, যেটি কম।
• IDC স্যাচুরেশন হল সেই কারেন্ট যা ইন্ডাকট্যান্সকে তার নামমাত্র মানের 15% কমিয়ে দেয়।
• IDC হিটিং হল সেই কারেন্ট যা অংশের তাপমাত্রা প্রায় 45℃ বৃদ্ধি করে।
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• প্রশ্ন: ঐতিহ্যবাহী ওয়্যার-উন্ড ট্রান্সফরমারের তুলনায় প্ল্যানার ট্রান্সফরমারের সুবিধা কী?
• উত্তর: প্ল্যানার ট্রান্সফরমার একটি লো-প্রোফাইল কাঠামো এবং পিসিবি-স্টাইল উইন্ডিং ডিজাইন ব্যবহার করে।
• এগুলি আল্ট্রা-লো লিকেজ ইন্ডাকট্যান্স (<0.2%), উচ্চ পাওয়ার ডেনসিটি (প্রতি কম্পোনেন্টে 5W-25kW), লো ইএমআই রেডিয়েশন, এবং চমৎকার থার্মাল ম্যানেজমেন্ট সরবরাহ করে। লো-প্রোফাইল ডিজাইন উচ্চতাও উল্লেখযোগ্যভাবে কমিয়ে দেয়, যা হাই-ডেনসিটি মাউন্টিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

• উত্তর: আল্ট্রা-লো লিকেজ ইন্ডাকট্যান্স সুইচিং ডিভাইসে ভোল্টেজ স্পাইক কমায়, সুইচিং লস কমায় এবং সিস্টেমের দক্ষতা উন্নত করে। এটি আশেপাশের সার্কিটে ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) কমায়, ইএমআই ফিল্টার ডিজাইন সহজ করে।
• প্রশ্ন: ডেলিভারি সময় কত এবং কোন প্যাকেজিং পদ্ধতি ব্যবহার করা হয়?
• উত্তর: স্ট্যান্ডার্ড লিড টাইম অর্ডার নিশ্চিতকরণের 2-8 সপ্তাহ পরে, পণ্যের স্পেসিফিকেশন এবং অর্ডারের পরিমাণের উপর নির্ভর করে। নিরাপদ আন্তর্জাতিক পরিবহন নিশ্চিত করার জন্য পণ্যগুলি কার্টন, ফোম, প্যালেট, র‍্যাপিং ফিল্ম এবং ফিক্সিং স্ট্র্যাপ দিয়ে নিরাপদে প্যাক করা হয়।
