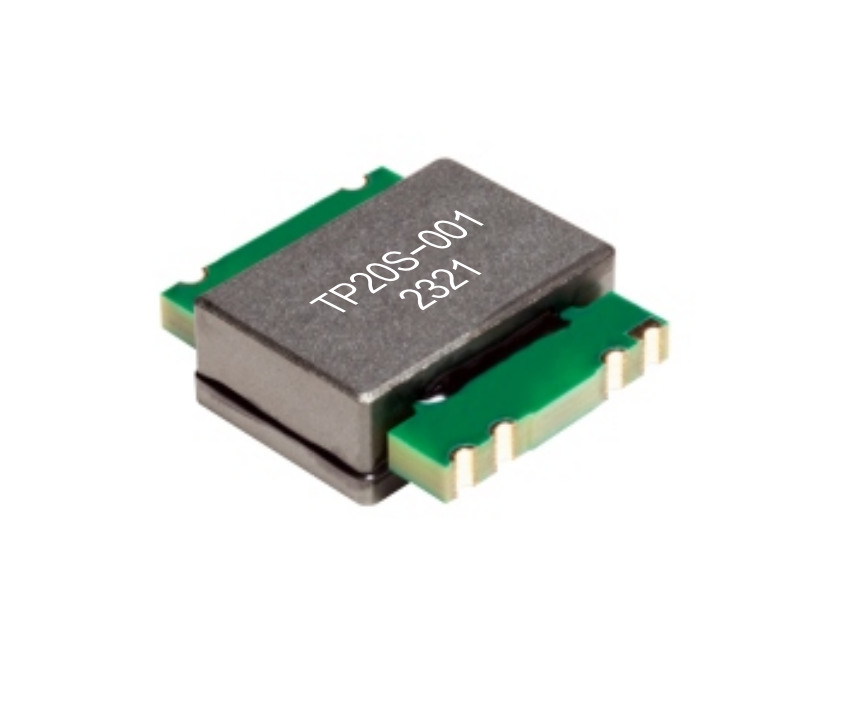

উচ্চ ফ্রিকোয়েন্সি 60W সমতল ট্রান্সফরমার TP20S সিরিজ

পরবর্তী প্রজন্মের শক্তি রূপান্তর করার জন্য ডিজাইন করা, TP20S সিরিজের সমতল ট্রান্সফরমারগুলি ব্যতিক্রমী দক্ষতার সাথে 60 ওয়াট পর্যন্ত শক্তি সরবরাহ করে এবং মাত্র 9.0 মিমি একটি উল্লেখযোগ্যভাবে কম প্রোফাইল।উচ্চ ফ্রিকোয়েন্সি অপারেশনের জন্য অপ্টিমাইজড ২০০ থেকে ৭০০ কিলোহার্টজ পর্যন্ত, এর উন্নত সমতল কাঠামো একটি উচ্চতর শক্তি ঘনত্ব অর্জন করে, এটি শিল্প জুড়ে শক্তিশালী এবং নির্ভরযোগ্য কর্মক্ষমতা প্রয়োজন স্থান-সংকীর্ণ অ্যাপ্লিকেশন জন্য আদর্শ সমাধান করে,অটোমোটিভ, এবং টেলিযোগাযোগ পরিবেশ।

বৈশিষ্ট্যঃ

• উচ্চ শক্তি ঘনত্বঃ 22 মিমি x 23.5 মিমি এর কমপ্যাক্ট পদচিহ্ন প্রতি ঘন ইঞ্চি প্রতি 400 ওয়াট পর্যন্ত শক্তি ঘনত্ব সক্ষম করে।

• উচ্চ দক্ষতা নকশাঃ উন্নত সমতল চৌম্বক স্থাপত্য উন্নত তাপ কর্মক্ষমতা জন্য ক্ষতি হ্রাস।

• বর্ধিত ফ্রিকোয়েন্সি রেঞ্জঃ 200 থেকে 700 কিলোহার্টজ পর্যন্ত স্থিতিশীল অপারেশনের জন্য অপ্টিমাইজড।

• শক্ত নির্মাণঃ ₹40°C থেকে +125°C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করে।

• নিম্ন ফুটো ইন্ডাক্ট্যান্সঃ ≤0.5 μH ডিজাইন উচ্চ ফ্রিকোয়েন্সি সার্কিটগুলিতে স্যুইচিং ক্ষতি এবং গোলমাল হ্রাস করে।

বৈদ্যুতিক বৈশিষ্ট্য

অ্যাপ্লিকেশন

• ডিসি / ডিসি পাওয়ার রূপান্তরঃ উচ্চ ঘনত্বের সামনের দিকে, পূর্ণ-ব্রিজ, অর্ধ-ব্রিজ এবং ধাক্কা-টান রূপান্তরকারী টপোলজি।

• টেলিযোগাযোগ অবকাঠামোঃ সার্ভার, রাউটার এবং বেস স্টেশন এম্প্লিফায়ারগুলির জন্য পাওয়ার সরবরাহ।

• ইন্ডাস্ট্রিয়াল সিস্টেমঃ মোটর ড্রাইভ, কন্ট্রোল সিস্টেম, এবং অটোমেশন সরঞ্জাম যা শক্তিশালী কর্মক্ষমতা প্রয়োজন।

• অটোমোবাইল ও পরিবহন: ইলেকট্রিক এবং ভারী সরঞ্জামযুক্ত যানবাহনের জন্য বোর্ড চার্জার (ওবিসি), ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) এবং পাওয়ার ট্রেন সিস্টেম।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: এই উচ্চ-ফ্রিকোয়েন্সি সমতল ট্রান্সফরমারটি ঐতিহ্যবাহী তারের মোড়ানো প্রকারের থেকে কীভাবে আলাদা?
উত্তরঃ টিপি২০এস সিরিজ একটি সমতল সমতল ঘূর্ণন কাঠামো ব্যবহার করে, যা উল্লেখযোগ্যভাবে ভাল তাপীয় কর্মক্ষমতা, কম প্রোফাইল,এবং কম ফুটো ইন্ডাক্ট্যান্স মত আরো ধ্রুবক বৈদ্যুতিক পরামিতি, এটি উচ্চ ফ্রিকোয়েন্সি, উচ্চ ঘনত্ব সুইচ-মোড পাওয়ার সাপ্লাই (এসএমপিএস) এর জন্য এটিকে উন্নত করে।

প্রশ্ন: পূর্ণ 60W পাওয়ার আউটপুটের জন্য কোন তাপীয় ব্যবস্থাপনা সুপারিশ করা হয়?
উঃ উচ্চ দক্ষতার জন্য ডিজাইন করা হলেও,একটি নিরাপদ অপারেটিং তাপমাত্রা বজায় রাখার জন্য নির্দিষ্ট অ্যাপ্লিকেশন পরিবেশের উপর ভিত্তি করে তাপীয় ভায়াস এবং/অথবা বায়ু প্রবাহের সাথে উপযুক্ত PCB বিন্যাস প্রয়োজন হতে পারে.

প্রশ্নঃ কাস্টম টার্ন অনুপাত বা ভোল্টেজ পাওয়া যায়?
উত্তরঃ হ্যাঁ, ভর উত্পাদনের জন্য কাস্টম ডিজাইনগুলি সমর্থিত। আপনার নির্দিষ্ট বৈদ্যুতিক এবং যান্ত্রিক প্রয়োজনীয়তার জন্য দয়া করে আমাদের সহায়তা দলের সাথে যোগাযোগ করুন।
