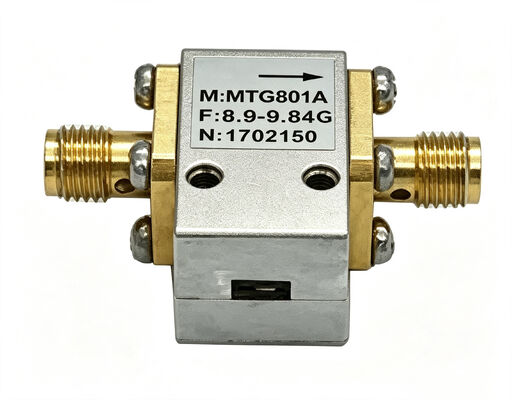

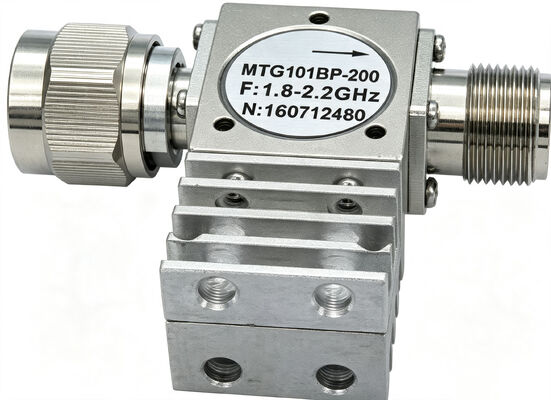

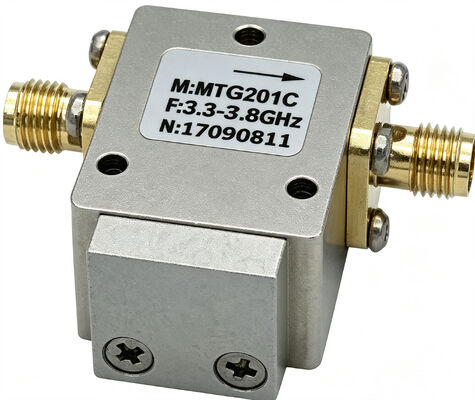

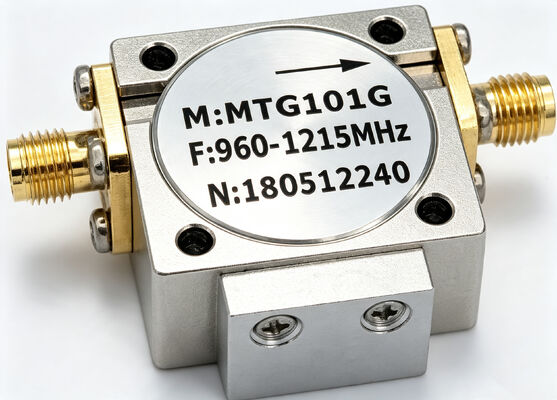

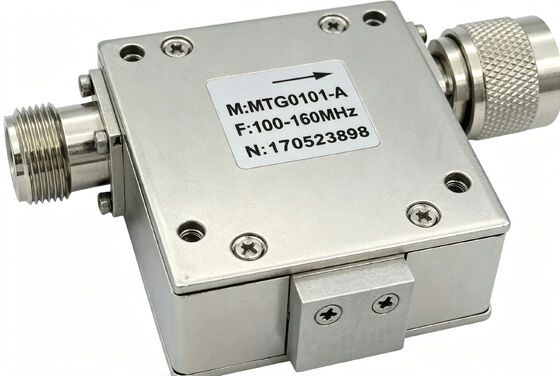

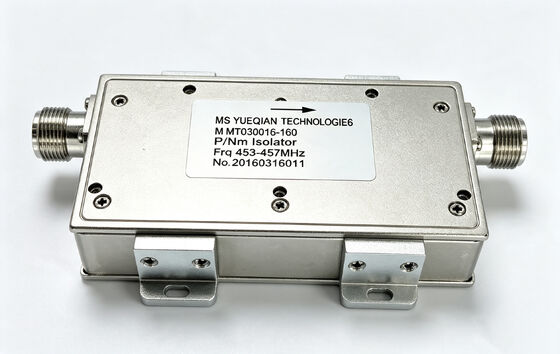

আরএফ আইসোলেটর ও সার্কুলেটর কম সন্নিবেশ ক্ষতি উচ্চ বিচ্ছিন্নতা বেতার যোগাযোগ এবং রাডার সিস্টেমের জন্য

আরএফ আইসোলেটর এবং সার্কুলেটরএটি 0.1GHz থেকে 40GHz পর্যন্ত একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে। এটি ফেরাইট উপাদান এবং মাইক্রোস্ট্রিপ / ওয়েভগাইড / কোঅক্সিয়াল কাঠামো ডিজাইন ব্যবহার করে। এটি কম সন্নিবেশ ক্ষতি (0.2dB হিসাবে কম) সরবরাহ করে,উচ্চ বিচ্ছিন্নতা (23dB পর্যন্ত), এবং চমৎকার ভিএসডাব্লুআর (১.১৫ পর্যন্ত কম) । পণ্যগুলি উচ্চ শক্তি পরিচালনার ক্ষমতা সরবরাহ করে (গড় শক্তি 2000W পর্যন্ত, শীর্ষ শক্তি 10000W পর্যন্ত) । তারা একাধিক আরএফ সংযোগকারী ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ,যার মধ্যে এসএমএ, এন, এল২৯ এবং ২.৯২ মিমি রয়েছে। এগুলি ওয়্যারলেস যোগাযোগের বেস স্টেশন, রাডার সিস্টেম, পরীক্ষা এবং পরিমাপ সরঞ্জাম, উপগ্রহ যোগাযোগ এবং ৫জি যোগাযোগে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

• ফ্রিকোয়েন্সি রেঞ্জ ∙ ০.১-৪০ গিগাহার্টজ
• সন্নিবেশ হ্রাস ∙ ০.২ ডিবি পর্যন্ত কম
• আইসোলেশন 23dB পর্যন্ত
• ভিএসডব্লিউআর ১ এর নিচে।15
• উচ্চ ক্ষমতা হ্যান্ডলিং ০ পর্যন্ত 2000W
• একাধিক সংযোগকারী অপশন ∙ SMA/N/L29/2.92mm
• বিস্তৃত অপারেটিং তাপমাত্রা ∙ ৫৫°সি থেকে ৮৫°সি
• একাধিক কাঠামোর ধরণ ∙ মাইক্রোস্ট্রিপ, ওয়েভগাইড, কোঅক্সিয়াল

প্রোডাক্ট স্পেসিফিকেশন নির্বাচন টেবিল

অ্যাপ্লিকেশন

• বেতার যোগাযোগের বেস স্টেশন
• রাডার সিস্টেম
• পরীক্ষার এবং পরিমাপের সরঞ্জাম
• স্যাটেলাইট যোগাযোগ
• ৫জি যোগাযোগ ব্যবস্থা
• মাইক্রোওয়েভ উপাদান
• আরএফ ফ্রন্ট-এন্ড মডিউল

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আইসোলেটর এবং সার্কুলেটরের মধ্যে পার্থক্য কী?

উঃএকটি বিচ্ছিন্নকারী হল একটি তিন-পোর্ট ডিভাইস যার একটি পোর্ট একটি মেলে লোড দিয়ে শেষ হয়। সংকেত শুধুমাত্র এক দিক ভ্রমণ করতে পারে। এটি প্রতিফলিত শক্তি ক্ষতি থেকে সংকেত উৎস রক্ষা করতে ব্যবহৃত হয়।একটি সার্কুলেটর হল একটি তিন-পোর্ট ডিভাইস যেখানে সংকেতটি ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে ধারাবাহিকভাবে ভ্রমণ করে (1→2→3→1). এটি ভাগ করা প্রেরণ / গ্রহণ অ্যান্টেনাগুলির মতো অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে। উভয় ডিভাইস ফেরাইট উপাদানের অ-প্রতিপন্থী বৈশিষ্ট্যগুলির উপর ভিত্তি করে কাজ করে।

প্রশ্ন: আইসোলেটর/সার্কুলেটরের জন্য ফ্রিকোয়েন্সি রেঞ্জ কিভাবে নির্বাচন করবেন?

উত্তরঃ নির্বাচনটি সিস্টেমের অপারেটিং ফ্রিকোয়েন্সির উপর ভিত্তি করে করা উচিত। পণ্য সিরিজ 0.1-40GHz জুড়ে, উভয় সংকীর্ণ ব্যান্ড (ব্যান্ডউইথ 10-200MHz) এবং ব্রডব্যান্ড / ফুল-ব্যান্ড ধরনের পাওয়া যায়।সংকীর্ণ ব্যান্ড মডেলগুলি কম সন্নিবেশের ক্ষতি এবং উচ্চতর বিচ্ছিন্নতা সরবরাহ করে. ব্রডব্যান্ড মডেলগুলি আরও নমনীয় নির্বাচনের সাথে বৃহত্তর ফ্রিকোয়েন্সি পরিসীমা জুড়ে। আমরা আপনার সিস্টেমের প্রকৃত অপারেটিং ফ্রিকোয়েন্সি ব্যান্ড এবং ব্যান্ডউইথ প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করার পরামর্শ দিই।

প্রশ্ন: ইনসেটর হারানো এবং সিস্টেমে বিচ্ছিন্নতার প্রভাব কী?

উত্তরঃ সন্নিবেশ হ্রাস যখন সংকেতটি ডিভাইসের মধ্য দিয়ে যায় তখন শক্তি হ্রাসকে বোঝায়। কম ভাল (সাধারণ মান 0.2-0.6 ডিবি) । এটি সরাসরি সিস্টেমের লাভ এবং শক্তি খরচকে প্রভাবিত করে।বিচ্ছিন্নতা বিপরীত সংকেত হ্রাস বোঝায়. উচ্চতর ভাল (সাধারণ মান 18-23dB) । এটি সরাসরি সংকেত উত্সের সুরক্ষা স্তর এবং ট্রান্সমিট / রিসিভ বিচ্ছিন্নতার কার্যকারিতা প্রভাবিত করে।

প্রশ্ন: উচ্চ ক্ষমতা বিশিষ্ট আইসোলেটর/সার্কুলেটর কত শক্তি বহন করতে পারে?

উত্তরঃ এই সিরিজটি 2000W পর্যন্ত গড় শক্তি এবং 10000W পর্যন্ত শীর্ষ শক্তির সাথে উচ্চ-শক্তির মডেল সরবরাহ করে। নির্দিষ্ট শক্তি হ্যান্ডলিং ক্ষমতা ফ্রিকোয়েন্সি, ব্যান্ডউইথ,সংযোগকারী প্রকারউচ্চ-শক্তির মডেলগুলি সাধারণত এন-টাইপ বা এল 29 সংযোগকারী ব্যবহার করে এবং হিটসিঙ্ক দিয়ে সজ্জিত।
