বাড়ি /পণ্য/ডিপ পাওয়ার ইনডাক্টর/এলপিএম 6030 বি সিরিজ এসএমডি মোল্ডড পাওয়ার ইন্ডাক্টর 3.0 মিমি আল্ট্রা-নিম্ন প্রোফাইল, উচ্চ স্যাচুরেশন বর্তমান (39A), এবং উচ্চ বর্তমান পাওয়ার সার্কিটগুলির জন্য অতি-নিম্ন ডিসিআর সহ

এলপিএম 6030 বি সিরিজ এসএমডি মোল্ডড পাওয়ার ইন্ডাক্টর 3.0 মিমি আল্ট্রা-নিম্ন প্রোফাইল, উচ্চ স্যাচুরেশন বর্তমান (39A), এবং উচ্চ বর্তমান পাওয়ার সার্কিটগুলির জন্য অতি-নিম্ন ডিসিআর সহ

5000
MOQ

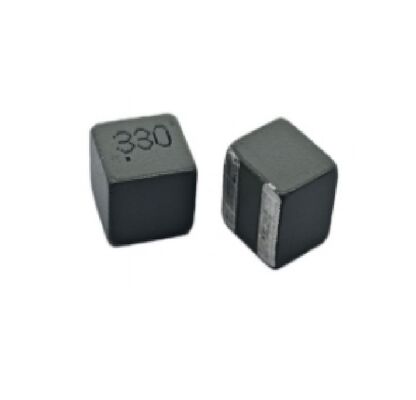

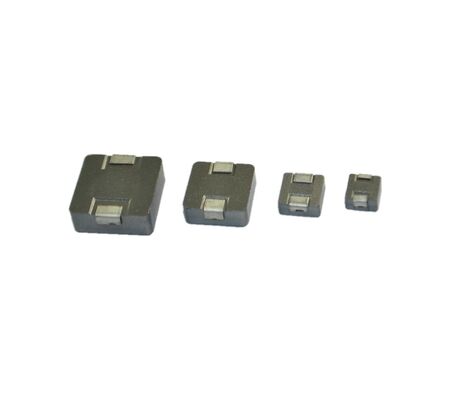

LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

3.0 মিমি আল্ট্রা-লো প্রোফাইল এসএমডি পাওয়ার ইন্ডাক্টর

,

উচ্চ স্যাচুরেশন কারেন্ট ঢালাই পাওয়ার ইন্ডাক্টর

,

আল্ট্রা-লো ডিসিআর ডিপ পাওয়ার ইন্ডাক্টর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: LPM6030B
নথি: LPM6030B Series_.pdf
প্রদান
ডেলিভারি সময়: 2~8 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
এসএমডি মোল্ডড পাওয়ার ইন্ডাক্টর এলপিএম 6030 বি সিরিজ
স্পেস-সংকুচিত, উচ্চ-বর্তমান পাওয়ার সার্কিটগুলির জন্য ডিজাইন করা, এলপিএম 6030 বি সিরিজটি কম প্রোফাইল ইন্ডাক্টর প্রযুক্তিতে একটি অগ্রগতি উপস্থাপন করে, মাত্র 3.0 মিমি উচ্চতার একটি উল্লেখযোগ্যভাবে পাতলা উচ্চতার সাথে।উন্নত কার্বনাইল আয়রন পাউডার কোর ব্যবহার, এই এসএমডি পাওয়ার ইন্ডাক্টরগুলি 39A পর্যন্ত রেটযুক্ত, ব্যতিক্রমী উচ্চ স্যাচুরেশন বর্তমানের পারফরম্যান্স সরবরাহ করে, কঠোর লোডের অবস্থার অধীনে স্থিতিশীল অপারেশন নিশ্চিত করে।তাদের অতি-নিম্ন ডিসিআর পরিবাহিতা ক্ষতির হ্রাস করে, যা তাদের বহনযোগ্য এবং কম্প্যাক্ট ইলেকট্রনিক্সের উচ্চ দক্ষতা, উচ্চ ঘনত্বের শক্তি রূপান্তর ডিজাইনের জন্য আদর্শ করে তোলে।
মূল বৈশিষ্ট্য
  • ইন্ডাক্ট্যান্স পরিসীমাঃ 0.18μH থেকে 3.3μH (±20% @0Adc)
  • তাপ নামমাত্র বর্তমান (আইডিসি): 8A থেকে 32A
  • স্যাচুরেশন বর্তমান (আইএসএটি): 12.2A থেকে 39A
  • ডিসিআর (টাইপ): 1.59mΩ থেকে 19.92mΩ
  • স্ব-প্রতিক্রিয়াশীল ফ্রিকোয়েন্সি (টাইপ): 26MHz থেকে 141MHz
  • অতি-নিম্ন প্রোফাইলঃ 6.6mm x 6.4mm x 3.0mm
  • ১০০% সীসা মুক্ত এবং RoHS-এর সাথে সামঞ্জস্যপূর্ণ
  • অপারেটিং তাপমাত্রাঃ -40°C থেকে +165°C
টেকনিক্যাল স্পেসিফিকেশন
প্যারামিটার পরিসীমা/মূল্য
ইন্ডাক্ট্যান্স রেঞ্জ 0.18μH থেকে 3.3μH (±20% @0Adc)
তাপীয় নামমাত্র বর্তমান (আইডিসি) ৮এ থেকে ৩২এ
স্যাচুরেশন বর্তমান (আইএসএটি) 12.২এ থেকে ৩৯এ
ডিসিআর (সাধারণ) 1.59mΩ থেকে 19.92mΩ
স্ব-প্রতিধ্বনিত ফ্রিকোয়েন্সি ২৬-১৪১ মেগাহার্টজ
মাত্রা 6.6mm x 6.4mm x 3.0mm
অপারেটিং তাপমাত্রা -40°C থেকে +165°C
অ্যাপ্লিকেশন
  • ল্যাপটপ এবং আল্ট্রাবুকের সিপিইউ এবং জিপিইউ পাওয়ার সরবরাহের জন্য উচ্চ-বর্তমান ডিসি/ডিসি রূপান্তরকারী
  • স্মার্টফোন, ট্যাবলেট এবং এলসিডি ডিসপ্লেতে পাওয়ার ম্যানেজমেন্ট মডিউল (পিএমএম)
  • নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জামগুলির জন্য বোর্ড পাওয়ার সরবরাহ
  • সার্ভার এবং স্টোরেজ ডিভাইসের লোড পয়েন্ট (PoL) কনভার্টার
  • ডিএসসি, ডিভিসি এবং পিডিএ সহ বহনযোগ্য ভোক্তা ইলেকট্রনিক্স
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এলপিএম ৬০৩০বি-র ৩.০ মিমি উচ্চতার প্রধান সুবিধা কী?
অতি-নিম্ন 3.0 মিমি প্রোফাইল অত্যন্ত পাতলা আধুনিক ডিভাইসগুলিতে সংহত করার অনুমতি দেয়, যেমন পাতলা ল্যাপটপ এবং কমপ্যাক্ট মডিউল, যেখানে Z- উচ্চতা সমালোচনামূলকভাবে সীমাবদ্ধ।
উচ্চ স্যাচুরেশন বর্তমান কিভাবে ডিসি / ডিসি রূপান্তরকারীদের উপকৃত করে?
একটি উচ্চ স্যাচুরেশন বর্তমান নিশ্চিত করে যে উচ্চ লোডের অবস্থার অধীনে ইন্ডাক্টর তার ইন্ডাক্ট্যান্স বজায় রাখে, কর্মক্ষমতা হ্রাস রোধ করে এবং সিপিইউ / জিপিইউ ভিআরএম অ্যাপ্লিকেশনগুলিতে স্থিতিশীল ভোল্টেজ আউটপুট নিশ্চিত করে।
এই ইন্ডাক্টরগুলো কি উচ্চ-ফ্রিকোয়েন্সি সুইচিংয়ের জন্য উপযুক্ত?
হ্যাঁ, নিম্ন ইন্ডাক্ট্যান্স মডেলগুলির জন্য 141MHz পর্যন্ত সাধারণ SRF সহ, তারা আধুনিক উচ্চ-ফ্রিকোয়েন্সি সুইচ-মোড পাওয়ার সাপ্লাইগুলিতে ব্যবহারের জন্য স্থিতিশীল।
তাপীয় নামমাত্র বর্তমান (আইডিসি) কী নির্দেশ করে?
এটি ডিসি বর্তমান যা আনয়নকারীর তাপমাত্রা প্রায় 40 ডিগ্রি সেলসিয়াস দ্বারা পরিবেষ্টিত বায়ুমণ্ডলের উপরে বৃদ্ধি করে, অবিচ্ছিন্ন অপারেশনে তাপীয় পরিচালনার জন্য একটি নির্দেশিকা সরবরাহ করে।
