বাড়ি /পণ্য/ডিপ পাওয়ার ইনডাক্টর/এলসিএইচবি সিরিজের 3-পিন ড্রাম ইন্ডাক্টর √ পিজো বাজার এবং এলইডি বুস্ট সার্কিটের জন্য উল্লম্ব থ্রু-হোল ইন্ডাক্টর

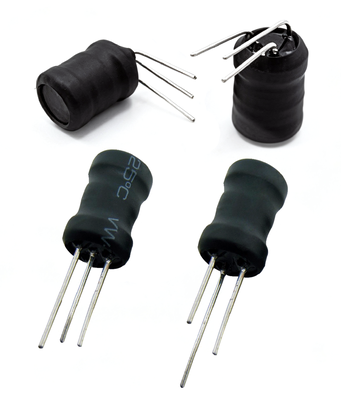

এলসিএইচবি সিরিজের 3-পিন ড্রাম ইন্ডাক্টর √ পিজো বাজার এবং এলইডি বুস্ট সার্কিটের জন্য উল্লম্ব থ্রু-হোল ইন্ডাক্টর

100
MOQ
LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
রেট ফ্রিকোয়েন্সি: 50Hz বা 60Hz
অস্তরক শক্তি: 2.5KV/1mA/1মিনিট
আবেদন: পাওয়ার মনিটরিং, এনার্জি ম্যানেজমেন্ট এবং প্রোটেকশন সিস্টেম
আপেক্ষিক আর্দ্রতা: 10%~95%
বিশেষভাবে তুলে ধরা:

উল্লম্ব থ্রু-হোল ড্রাম ইন্ডাক্টর

,

পাইজো বাজার ড্রাম ইন্ডাক্টর

,

এলসিএইচবি সিরিজের 3-পিন ড্রাম ইন্ডাক্টর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS/ISO/UL/CE/IATF16949/CNAS
মডেল নম্বার: LCHB0608/LCHB0810/LCHB0912/LCHB1016
নথি: LCHB0608-3W Series.pdf
প্রদান
ডেলিভারি সময়: 2~8 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা

এলসিএইচবি সিরিজের 3-পিন ড্রাম ইন্ডাক্টরএটি একটি উল্লম্ব-থ্রু-হোল (ডিআইপি) কাঠামো এবং কেন্দ্র-ট্যাপযুক্ত উইন্ডিং ডিজাইন বৈশিষ্ট্যযুক্ত, বিভিন্ন কম-পাওয়ার ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য একটি কমপ্যাক্ট, ব্যয়-কার্যকর এবং হালকা ওজন সমাধান সরবরাহ করে।এই 3-পিন ড্রাম কোর ইন্ডাক্টর সিরিজ অন্তর্ভুক্তLCHB0608, LCHB0810, LCHB0912, এবং LCHB1016আকারের বিকল্প,A, B, এবং C রোলিং কনফিগারেশনবিভিন্ন সার্কিট প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ। ইন্ডাক্ট্যান্স পরিসীমা 0.02mH থেকে 300mH জুড়ে, ডিসি প্রতিরোধের 0.02Ω পর্যন্ত কম, দক্ষ শক্তি সঞ্চয় এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে।এর কম্প্যাক্ট আকারের সাথে, সহজ কাঠামো, এবং নির্ভরযোগ্য কর্মক্ষমতা, LCHB সিরিজ ব্যাপকভাবে পাইজো buzzer boost ড্রাইভার, মিনি LED boost সার্কিট, মাইক্রো ডিসি-ডিসি রূপান্তরকারী, ভোক্তা ইলেকট্রনিক্স সংকেত ফিল্টারিং,এবং ইলেকট্রনিক খেলনা অডিও মডিউল.

বৈশিষ্ট্য
  • 3-পিন উল্লম্ব ডিআইপি গঠন
  • সেন্টার-ট্যাপড উইন্ডিং ডিজাইন
  • কমপ্যাক্ট আকার এবং হালকা ওজন নির্মাণ
  • ব্যাপক উৎপাদনের জন্য কম খরচ
  • প্রশস্ত ইন্ডাক্ট্যান্স রেঞ্জঃ 0.02mH ≈ 300mH
  • নিম্ন ডিসি প্রতিরোধঃ 0.02Ω পর্যন্ত
  • একাধিক আকারঃ LCHB0608 / 0810 / 0912 / 1016
  • একাধিক উইন্ডিং কনফিগারেশনঃ A, B, C
প্রোডাক্ট সিরিজের স্পেসিফিকেশন
সিরিজ মাত্রা (মিমি) ইন্ডাক্ট্যান্স রেঞ্জ (এমএইচ) ডিসিআর রেঞ্জ (Ω) ঘূর্ণন অনুপাত পরিসীমা (N1:N2) সাধারণ অ্যাপ্লিকেশন
LCHB0608-3W ৬ × ৮ 0.০২ ~ ৮০ 0.০৫ ~ ১৪০০ 1:1.১ ~ ১ঃ18.4 অতি কমপ্যাক্ট পোর্টেবল ডিভাইস
LCHB0810-3W ৮ × ১০ 0.০৪ ~ ১২০ 0.8 ~ 275 1:1.6 ~ 1:23.3 সাধারণ বুস্ট কনভার্টার সার্কিট
LCHB0912-3W ৯ × ১২ 0.10 ~ 200 0.6 ~ 400 1:1.6 ~ 1:26.3 মাঝারি পাওয়ার বুস্ট এবং ফিল্টারিং অ্যাপ্লিকেশন
LCHB1016-3W ১০ × ১৬ 0.47 ~ 160 2.8 ~ 200 1:10.১ ~ ১ঃ17.7 উচ্চ-ক্ষমতা বুস্ট কনভার্টার সার্কিট

নোটঃউপরের স্পেসিফিকেশনগুলি প্রতিটি সিরিজের জন্য সাধারণ প্যারামিটার ব্যাপ্তিগুলি উপস্থাপন করে। পৃথক মডেলগুলির বিস্তারিত বৈদ্যুতিক বৈশিষ্ট্যগুলির জন্য, দয়া করে সম্পূর্ণ ডেটা শীটটি দেখুন।

LCHB সিরিজের সমস্ত পণ্যA, B, এবং C রোলিং কনফিগারেশন, বিভিন্ন সার্কিট টপোলজি, টার্ন রেসিও প্রয়োজনীয়তা এবং PCB লেআউট ডিজাইনের জন্য নমনীয় বিকল্প সরবরাহ করে।

অ্যাপ্লিকেশন
  • পাইজো বাজার ড্রাইভার সার্কিটউচ্চ ভোল্টেজ ইমপ্লান্স উত্পাদন এবং boost রূপান্তর
  • কমপ্যাক্ট এলইডি বুস্ট রূপান্তরকারীশক্তি সঞ্চয় এবং ভোল্টেজ স্টেপ-আপ অ্যাপ্লিকেশন
  • ক্ষুদ্র ডিসি-ডিসি পাওয়ার কনভার্টারশক্তি রূপান্তর এবং আউটপুট ফিল্টারিং
  • ভোক্তা ইলেকট্রনিক্স ফিল্টারিং√ গোলমাল নিরাময় এবং সংকেত স্থিতিশীলতা
  • খেলনা ও অডিও ইলেকট্রনিক্সঅডিও প্রসেসিং এবং কম্প্যাক্ট পাওয়ার সার্কিট
প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: ৩ পিনের ড্রামইন্ডাক্টরএকটি ট্রান্সফরমার প্রতিস্থাপন করতে?

উঃহ্যাঁ, এলসিএইচবি সিরিজ একটি একক চৌম্বকীয় কোর উপর একটি কেন্দ্রীভূত দ্বৈত মোড়ক গঠন ব্যবহার করে,কমপ্যাক্ট ইলেকট্রনিক সার্কিটে ছোট ট্রান্সফরমারের মতো ভোল্টেজ বুস্ট এবং শক্তি স্থানান্তর ফাংশন সক্ষম করে.

প্রশ্নঃ আমি কিভাবে সঠিক LCHB সিরিজের আকার বেছে নেব?

উঃপ্রয়োজনীয় শক্তি, পিসিবি স্পেস, ইন্ডাক্ট্যান্স মান এবং আউটপুট ভোল্টেজ অনুযায়ী উপযুক্ত আকার নির্বাচন করুন। ছোট মডেলগুলি পোর্টেবল ইলেকট্রনিক্সের জন্য আদর্শ,যখন বড় মডেল উচ্চ শক্তি সঞ্চয় ক্ষমতা প্রদান করে.

প্রশ্ন: এ, বি এবং সি ওয়াইল্ডিং কনফিগারেশনের মধ্যে পার্থক্য কী?

উঃA, B, এবং C সংস্করণ বিভিন্ন প্রতিনিধিত্বঘূর্ণায়মান কাঠামো এবং সীসা কনফিগারেশনবিভিন্ন PCB লেআউট এবং সার্কিট সংযোগের প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে।

তিনটি কনফিগারেশনের মধ্যে বৈদ্যুতিক কর্মক্ষমতা সমান। প্রধান নির্বাচন ফ্যাক্টর হল পিসিবি বিন্যাস নকশা, পিন বিন্যাস, এবং ঘূর্ণন কাঠামোর প্রয়োজনীয়তা।

প্রশ্ন: এলসিএইচবি সিরিজ ইন্ডাক্টরের সোল্ডারিং তাপ প্রতিরোধের পরিমাণ কত?

উঃLCHB সিরিজ ড্রাম ইন্ডাক্টর প্রতিরোধ করতে পারে১০ সেকেন্ডের জন্য ২৬০ ডিগ্রি সেলসিয়াস লেদারের তাপমাত্রাএটি এমআইএল-এসটিডি -২০২ই অনুসারে দুর্দান্ত দ্রাবক প্রতিরোধেরও সরবরাহ করে, যা এটিকে তরঙ্গ সোল্ডারিং এবং ম্যানুয়াল সোল্ডারিং প্রক্রিয়াগুলির জন্য উপযুক্ত করে তোলে।

ট্যাগ:

leaded power inductor

through hole inductor

radial type inductor
