বাড়ি /পণ্য/গেট ড্রাইভ ট্রান্সফরমার/4000VDC বিচ্ছিন্নতা এবং নিম্ন আন্তঃসংযোগ ক্ষমতা অর্ধ ব্রিজ ট্রান্সফরমার AEC-Q200 গ্রেড ইভি পাওয়ার সিস্টেমের জন্য ডিজাইন করা

4000VDC বিচ্ছিন্নতা এবং নিম্ন আন্তঃসংযোগ ক্ষমতা অর্ধ ব্রিজ ট্রান্সফরমার AEC-Q200 গ্রেড ইভি পাওয়ার সিস্টেমের জন্য ডিজাইন করা

5000
MOQ

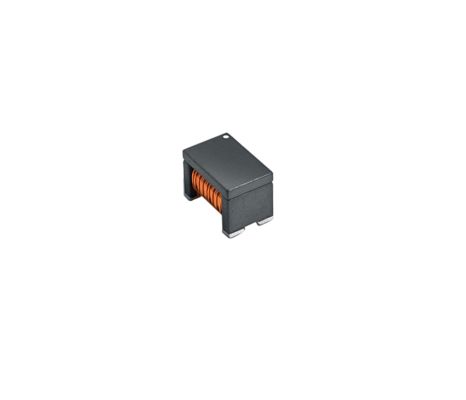

4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

৪০০০ ভিডিসি আইসোলেশন হাফ ব্রিজ ট্রান্সফরমার

,

ইভি পাওয়ার সিস্টেম অর্ধ ব্রিজ ট্রান্সফরমার

,

AEC-Q200 অর্ধ-ব্রিজ ট্রান্সফরমার
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: gtx7045
নথি: GTX7045_.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
ইভি পাওয়ার সিস্টেমের জন্য উচ্চ-কার্যকারিতা এলএলসি অর্ধ-ব্রিজ ট্রান্সফরমার
আপনার বৈদ্যুতিক এবং হাইব্রিড গাড়ির (ইভি / এইচইভি) শক্তি ডিজাইন GTX7045 সিরিজের সাথে উন্নত করুনএলএলসি অর্ধ-ব্রিজ ট্রান্সফরমার. চাহিদাপূর্ণ অটোমোবাইল পরিবেশে উচ্চতর পারফরম্যান্সের জন্য ডিজাইন করা,এই ট্রান্সফরমারগুলি EMI হ্রাস এবং উচ্চ সাধারণ মোড ট্রানজিয়েন্ট অনাক্রম্যতা অর্জনের জন্য ব্যতিক্রমীভাবে কম ইন্টারউইন্ডিং ক্যাপাসিট্যান্স বৈশিষ্ট্যযুক্ত. একটি শক্তিশালী হিসাবেঅটোমোটিভ ট্রান্সফরমারএটি AEC-Q200 গ্রেডের মান পূরণ করে এবং 4000VDC বিচ্ছিন্নতা প্রদান করে, বোর্ড চার্জার (OBC) এবং ট্র্যাকশন ইনভার্টারগুলির জন্য অতুলনীয় নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করে।উচ্চ স্বয়ংক্রিয় প্রক্রিয়া দ্বারা উত্পাদিত, GTX7045 সিরিজ পরবর্তী প্রজন্মের বৈদ্যুতিক গতিশীলতার জন্য ব্যয়বহুল, উচ্চ মানের শক্তি রূপান্তর সরবরাহ করে।
মূল বৈশিষ্ট্য
  • অটোমোটিভ এক্সেলেন্সের জন্য অপ্টিমাইজডঃওবিসি এবং ট্র্যাকশন ইনভার্টার সহ ইভি / এইচইভি অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্ত, AEC-Q200 অপারেটিং স্ট্যান্ডার্ডগুলি (-40 °C থেকে +125 °C) মেনে চলে।
  • উন্নত সংকেত অখণ্ডতাঃকম ইন্টারউইন্ডিং ক্যাপাসিট্যান্স ইএমআই নির্গমনকে হ্রাস করে এবং আরও পরিষ্কার, আরও স্থিতিশীল অপারেশনের জন্য উচ্চ সাধারণ মোড ট্রানজিয়েন্ট অনাক্রম্যতা সরবরাহ করে।
  • দৃঢ় বিচ্ছিন্নতা ও নিরাপত্তা:প্রাইমারি এবং সেকেন্ডারি রোলিংয়ের মধ্যে 4000VDC বিচ্ছিন্নতা (2800 Vrms) দিয়ে সার্টিফাইড, সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
  • উচ্চ নির্ভরযোগ্যতা এবং গুণমানঃউচ্চ স্বয়ংক্রিয় প্রক্রিয়া ব্যবহার করে উত্পাদিত, ফেরিট কোর উপাদান, ধারাবাহিক কর্মক্ষমতা এবং RoHS সম্মতি গ্যারান্টি।
  • নমনীয় নকশা অপশনঃসিরিজটি একাধিক টার্ন রেসিও এবং ইন্ডাক্ট্যান্স মান সরবরাহ করে (উদাহরণস্বরূপ, GTX7045-121DRC 1.5১ অনুপাত) বিভিন্ন ফিট করতেঅর্ধ-ব্রিজ ট্রান্সফরমারটপোলজি।
স্পেসিফিকেশন (GTX7045 সিরিজের উদাহরণ)
পার্ট নম্বর টার্ন রেসিও (Pri:Sec) প্রি ইন্ডাক্ট্যান্স (ইউএইচ) ±30% ফুটো ইন্ডাক্ট্যান্স (ইউএইচ) ±20% ডিসিআর ম্যাক্স (Ω) আইআরএমএস (এমএ)
GTX7045-750ARC 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.৪২ (প্রি) 660
GTX7045-131BRC 2.5:1 130 15 0.৪৪ (প্রি) 660
GTX7045-141CRC 2.0:1 140 15 0.৪৫ (প্রি) 640
ইন্ডাক্ট্যান্স এবং ফুটো ইন্ডাক্ট্যান্সঃ১০০ কিলোহার্টজ, ০.১ ভিআরএম এ পরিমাপ করা হয়েছে।
আইসোলেশনঃ৪০০০ ভিডিসি/২৮০০ ভিআরএম ১ মিনিট।
অপারেটিং তাপমাত্রাঃ-৪০ ডিগ্রি সেলসিয়াস থেকে ১২৫ ডিগ্রি সেলসিয়াস।
অ্যাপ্লিকেশন
  • ইভি/এইচইভি পাওয়ার রূপান্তরঃবোর্ড চার্জার (ওবিসি) এবং ট্র্যাকশন ইনভার্টারগুলিতে প্রাথমিক ব্যবহার।
  • ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই:উচ্চ দক্ষতা, কঠোর পরিবেশে বিচ্ছিন্ন DC-DC রূপান্তরকারী।
  • টেলিকম ও সার্ভার পিএসইউ:নেটওয়ার্ক অবকাঠামোতে স্থিতিশীল এবং নির্ভরযোগ্য শক্তি রূপান্তর প্রদান।
  • পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃসৌর ও বায়ু শক্তি রূপান্তরের জন্য ইনভার্টার পর্যায়ে ব্যবহৃত হয়।
ট্যাগ:

AEC-Q200 সার্টিফাইড হাই ফ্রিকোয়েন্সি ট্রান্সফরমার

৪ কেভিআরএমএস আইসোলেশন ভোল্টেজ পাওয়ার ট্রান্সফরমার

কমপ্যাক্ট এসএমডি ফুটপ্রিন্ট আইসোলেশন ট্রান্সফরমার
