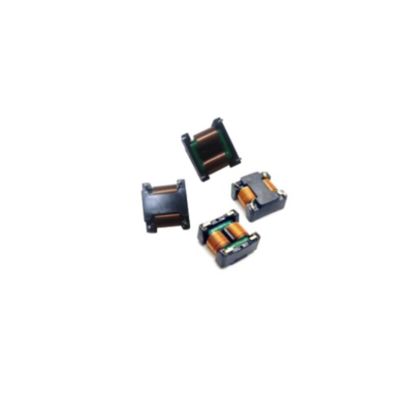

উচ্চ-কার্যকারিতা কম প্রতিরোধের UL94V-0 কমন মোড স্টোক এবং SMD ইন্ডাক্টর গোলমাল ফিল্টারিংয়ের জন্য

5000
MOQ
High-Performance Low Resistance UL94V-0 Common Mode Choke and SMD Inductor for Noise Filtering
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

গোলমাল ফিল্টারিং সাধারণ মোড শক

,

এসএমডি ইন্ডাক্টর সাধারণ মোড স্টোক

,

UL94V-0 সাধারণ মোড চক
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: SQS1515A
নথি: SQS-1515A Series_.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
উচ্চ-পারফরম্যান্স, উচ্চ-কারেন্ট অতি-নিম্ন DCR SMD ফ্ল্যাট সাধারণ মোড চোক, উচ্চ-পাওয়ার সাপ্লাই নয়েজ ফিল্টারিং-এর জন্য
প্রধান বৈশিষ্ট্য

শক্তিশালী পাওয়ার ম্যানেজমেন্ট সমাধানের জন্য ডিজাইন করা হয়েছে, SQS1515A সিরিজ উচ্চ-দক্ষতা সম্পন্ন SMD ইন্ডাক্টর নিয়ে গঠিত, যা প্রধান পাওয়ার সাপ্লাই ফিল্টার হিসেবে ডিজাইন করা হয়েছে। এই নিম্ন DCR সাধারণ মোড চোকগুলি একটি বর্গাকার কোর এবং উন্নত উচ্চ-পারমিএবিলিটি উপাদান ব্যবহার করে, যা উচ্চ ফ্রিকোয়েন্সিতে উচ্চ ইম্পিডেন্স এবং সর্বনিম্ন কোর লিকেজ দ্বারা চিহ্নিত, উন্নত সাধারণ-মোড নয়েজ দমন সরবরাহ করে।

  • উচ্চ-ঘনত্বের PCB ডিজাইনের জন্য কমপ্যাক্ট SMD ফ্ল্যাট প্যাকেজ
  • নিম্ন লিকেজ এবং অতি-নিম্ন DC প্রতিরোধের (DCR)-এর জন্য বর্গাকার কোর কাঠামো
  • উচ্চ ফ্রিকোয়েন্সিতে উচ্চ ইম্পিডেন্স নিশ্চিত করতে উচ্চ-পারমিএবিলিটি উপাদান
  • কম স্ট্রে ক্যাপাসিট্যান্সের কারণে চমৎকার নয়েজ অ্যাটেনিউয়েশন
  • উচ্চ ভোল্টেজ প্রতিরোধ এবং উচ্চ ইনসুলেশন প্রতিরোধ
  • UL94V-0 ফ্ল্যামেবিলিটি রেটিং
  • RoHS এবং REACH অনুবর্তী
স্পেসিফিকেশন
অংশ নম্বর ইন্ডাকট্যান্স সর্বনিম্ন (mH) DCR সর্বোচ্চ (mΩ) রেটেড কারেন্ট (A)
SQS1515A-001 20.0 250 1.5 - 2.0
SQS1515A-002 15.0 200 1.8 - 2.2
SQS1515A-003 15.0 180 2.0 - 2.8
SQS1515A-004 10.0 150 2.0 - 2.5
SQS1515A-005 10.0 80 2.5 - 3.0
SQS1515A-006 5.0 80 2.5 - 3.5
SQS1515A-007 3.0 70 3.5 - 4.5
SQS1515A-008 2.0 60 5.0
প্রযুক্তিগত তথ্য ও অপারেটিং শর্তাবলী
  • টেস্ট ফ্রিকোয়েন্সি: 1.0 kHz, 0.25 V
  • রেটেড ভোল্টেজ: 80 Vac - 265 Vac
  • ভোল্টেজ প্রতিরোধ: 2 সেকেন্ডের জন্য 1.0 kVac
  • অপারেটিং তাপমাত্রা সীমা: -25°C থেকে +125°C (কয়েল তাপমাত্রা বৃদ্ধি সহ)
  • সংরক্ষণ তাপমাত্রা সীমা: -25°C থেকে +100°C
  • ইনসুলেশন প্রতিরোধ: 100 MΩ সর্বনিম্ন @ 500 Vdc
অ্যাপ্লিকেশন

SQS1515A সিরিজ মাঝারি থেকে উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরে কার্যকর EMI ফিল্টারিং-এর জন্য আদর্শ পছন্দ, যার মধ্যে রয়েছে:

  • সুইচিং মোড পাওয়ার সাপ্লাই (SMPS): শিল্প ও গ্রাহক ইলেকট্রনিক্সের জন্য উচ্চ-ঘনত্ব এবং উচ্চ-পাওয়ার ডিজাইন
  • গ্রাহক ইলেকট্রনিক্স: পাওয়ার অ্যাডাপ্টার, LCD/LED টেলিভিশন, এবং উচ্চ-কারেন্ট ব্যাটারি চার্জার
  • গৃহস্থালী সরঞ্জাম: ওয়াশিং মেশিন, এয়ার কন্ডিশনার, এবং অন্যান্য উচ্চ-পাওয়ার গৃহস্থালী ডিভাইস
  • শিল্প সরঞ্জাম: মোটর ড্রাইভ, কন্ট্রোল সিস্টেম, এবং অটোমেশন যন্ত্রপাতির জন্য পাওয়ার সাপ্লাই
