বাড়ি /পণ্য/বর্তমান জ্ঞান ট্রান্সফরমার/EMI ফিল্টারিংয়ের জন্য কম DCR এবং UL ইনসুলেশন স্ট্যান্ডার্ড সহ উচ্চ ইন্ডাকট্যান্স কমন মোড ইন্ডাক্টর

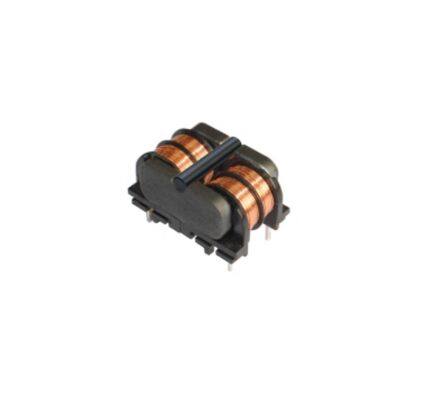

EMI ফিল্টারিংয়ের জন্য কম DCR এবং UL ইনসুলেশন স্ট্যান্ডার্ড সহ উচ্চ ইন্ডাকট্যান্স কমন মোড ইন্ডাক্টর

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

উচ্চ ইন্ডাকট্যান্স সাধারণ মোড ইন্ডাক্টর

,

কম DCR ডিফারেনশিয়াল মোড ইন্ডাক্টর

,

ইউএল ইনসুলেশন স্ট্যান্ডার্ডস ইএমআই ফিল্টার ইন্ডাক্টর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: LFUR17A
নথি: LFUR17A_.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
পাওয়ার লাইন গোলমাল ফিল্টারিংয়ের জন্য উচ্চ নির্ভরযোগ্যতা-উচ্চ ইন্ডাক্ট্যান্স সাধারণ এবং ডিফারেনশিয়াল মোড ইন্ডাক্টর
পণ্যের বিবরণ
দ্যLFUR17A সিরিজএকটি উচ্চ-কার্যকারিতা লাইনসাধারণ মোড ইন্ডাক্টরএবংডিফারেনশিয়াল মোড দমন ইনডাক্টর, আধুনিক পাওয়ার ইলেকট্রনিক্সের জন্য ব্যতিক্রমী গোলমাল প্রশমিত করার জন্য ডিজাইন করা হয়েছে।ইএমআই ফিল্টার,আরএফআই ফিল্টার, এবংউচ্চ ইন্ডাক্ট্যান্স পাওয়ার লাইন গোলমাল ফিল্টার, এই সিরিজটি কমপ্যাক্ট পিসিবি-মাউন্ট ডিজাইনে অনুকূলিত ইন্ডাক্ট্যান্স, কম ডিসিআর এবং নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।
মেটানোর জন্য ডিজাইন করাইউএল আইসোলেশন স্ট্যান্ডার্ডএবং মার্কিন যুক্তরাষ্ট্রের আলোক সুরক্ষা প্রয়োজনীয়তা, এলএফইউআর 17 এ সিরিজ উচ্চ দক্ষতার এসএমপিএস, এলইডি ড্রাইভার, সিসিএফএল ব্যাকলাইটিং, অফলাইন সুইচিং পাওয়ার সিস্টেম এবং পাওয়ার সরঞ্জামগুলির জন্য আদর্শ।এই ইন্ডাক্টরগুলি কম প্রতিরোধের সাথে চমৎকার ডিফারেনশিয়াল-মোড ইন্ডাক্ট্যান্স সরবরাহ করে, যা গোলমালপূর্ণ পরিবেশে এবং স্থল অবস্থার পরিবর্তনের মধ্যে স্থিতিশীল অপারেশন সক্ষম করে।
ইন্ডাক্ট্যান্স মান থেকে শুরু করে3.3 থেকে 100 এমএইচ, ডিসিআর যত কম0.২১ ওম, এবং বর্তমান রেটিং পর্যন্ত2.5 এ, এলএফইউআর 17 এ সিরিজটি ঘন পিসিবি লেআউটের জন্য উপযুক্ত কমপ্যাক্ট মাত্রা বজায় রেখে শক্তিশালী ইএমআই / আরএফআই দমন নিশ্চিত করে।
মূল বৈশিষ্ট্য
  • ইউএল আইসোলেশন প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা
    প্রয়োজনীয় আলো এবং পাওয়ার অ্যাপ্লিকেশনগুলির জন্য নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
  • সাধারণ এবং বৈকল্পিক মোড গোলমাল নিষ্ক্রিয়করণ
    উচ্চ ফ্রিকোয়েন্সি এবং নিম্ন ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য উন্নত ফিল্টারিং কার্যকারিতা।
  • কম প্রতিরোধের সাথে উচ্চ ইন্ডাক্ট্যান্স
    পাওয়ার লাইন গোলমাল ফিল্টার করার জন্য অপ্টিমাইজড এবং ক্ষমতার ক্ষয় কম।
  • কমপ্যাক্ট পিসিবি পদচিহ্ন
    উচ্চ ঘনত্বের পাওয়ার সাপ্লাই এবং আলো সিস্টেমের জন্য উপযুক্ত স্থান-কার্যকর নকশা।
  • তাপীয় চাপের অধীনে স্থিতিশীল কর্মক্ষমতা
    অপারেটিং তাপমাত্রা থেকে-40°C থেকে +125°C.
  • হাই স্ট্রেই ইন্ডাক্ট্যান্স (এলস্ট্রেই)
    উন্নত ডিফারেনশিয়াল-মোড ডিটেনশন সমর্থন করে।
  • বিস্তৃত অ্যাপ্লিকেশন
    ভোক্তা এবং শিল্প শক্তি ইলেকট্রনিক্স উভয়ের জন্য আদর্শ।
বৈদ্যুতিক বৈশিষ্ট্য @ 25 °C
পার্ট নম্বর ইন্ডাক্ট্যান্স (এমএইচ) Lstray (μH) টাইপ ডিসিআর (ওএম) ম্যাক্স আইডিসি (এ) সর্বোচ্চ
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
প্রযুক্তিগত তথ্য এবং শারীরিক বৈশিষ্ট্য
  • মাত্রা:25.0 * 18.8 * 16.5 মিমি (সর্বোচ্চ)
  • পিন বিন্যাসঃ৪-পিনের থ্রো-হোল
  • প্যাড বিন্যাসঃস্থিতিশীল পিসিবি সোল্ডারিং জন্য অপ্টিমাইজড
  • ইন্ডাক্ট্যান্স পরীক্ষাঃ১০ কিলোহার্টজ, ০.০৫ ভোল্ট (এইচপি৪২৮৪এ)
  • বৈদ্যুতিক পরীক্ষার শর্তাবলীঃ25°C, 33% RH (অন্যথা উল্লেখ না করা হলে)
  • তাপমাত্রা বৃদ্ধি সীমাঃ৫৫°সি সর্বোচ্চ
  • অপারেটিং তাপমাত্রাঃ-40°C থেকে +125°C
  • পরিবেষ্টিত তাপমাত্রাঃ-40°C থেকে +85°C
  • হাই-পট:
    • 1500 ভ্যাক / 50 হার্টজ / 1 এমএ / 2 সেকেন্ড (কর্নে মোড়ানো)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (উইন্ডিং থেকে উইন্ডিং)
  • কাস্টম ডিজাইন উপলব্ধ
অ্যাপ্লিকেশন
  • বিদ্যুৎ সরঞ্জাম ও শিল্প সরঞ্জাম
    গোলমালপূর্ণ সুইচিং পরিবেশে EMC স্থিতিশীলতা বৃদ্ধি করে।
  • এলইডি এবং সিসিএফএল আলো সিস্টেম
    উচ্চ ফ্রিকোয়েন্সি আলো সার্কিটের জন্য নির্ভরযোগ্য গোলমাল নিষ্কাশন।
  • ইলেকট্রনিক বালাস্ট
    স্থিতিশীল, ঝলকানি মুক্ত আলোর কর্মক্ষমতা নিশ্চিত করে।
  • অফলাইন সুইচিং পাওয়ার সাপ্লাই
    অ্যাডাপ্টার, চার্জার, এসএমপিএস এবং কম্প্যাক্ট পাওয়ার মডিউলগুলির জন্য আদর্শ।
  • অস্থির গ্রাউন্ডিং সহ ডিভাইস
    সাধারণ মোড এবং ডিফারেনশিয়াল মোডের শব্দ উভয়ই কার্যকরভাবে ফিল্টার করে।
  • পাওয়ার লাইন ইনপুট ও আউটপুট ফিল্টারিং
    নির্গমন হ্রাস করে এবং EMC মানগুলির সাথে সম্মতি উন্নত করে।
