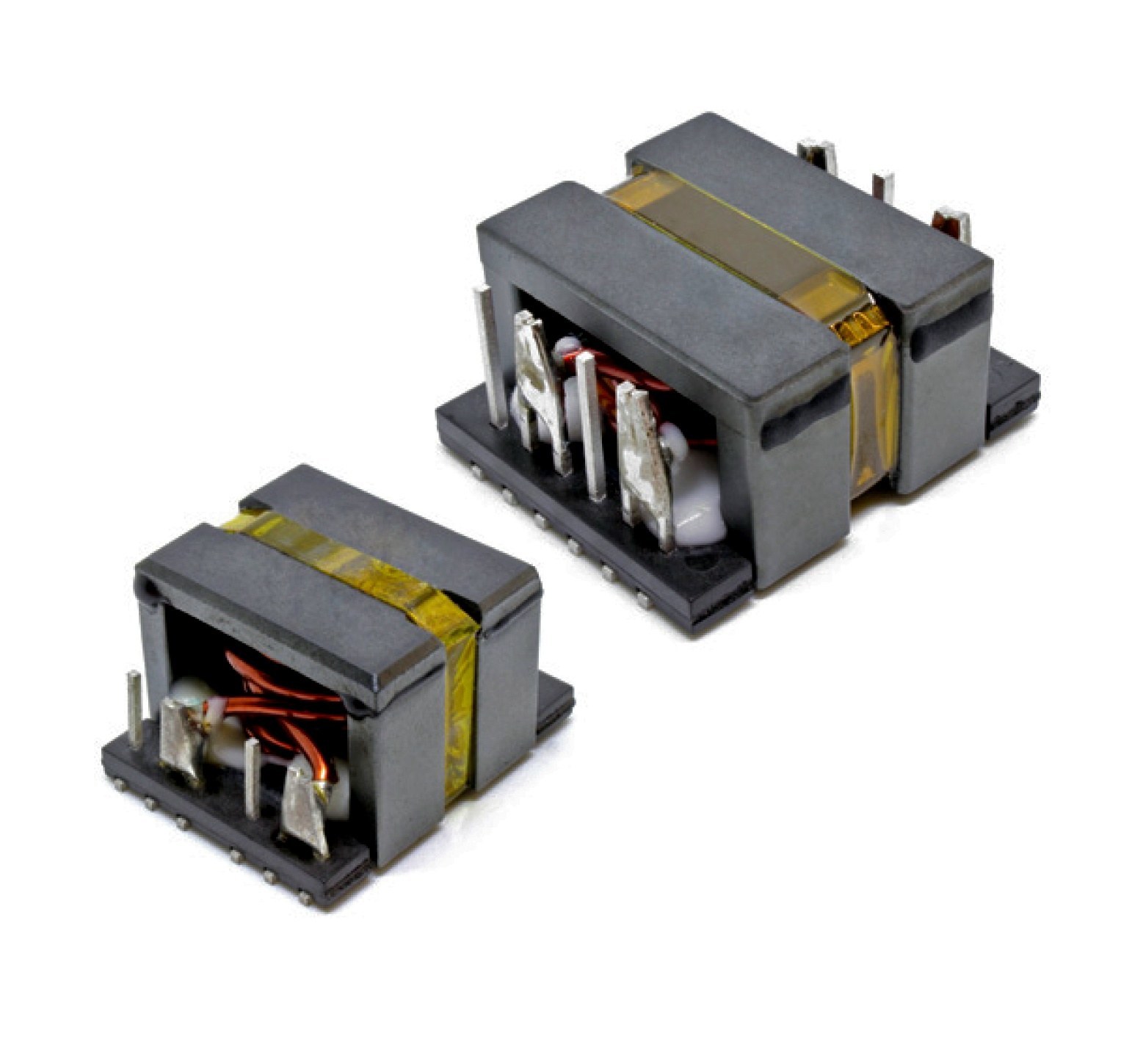

পণ্যের বিবরণঃ সমতল এসএমটি সাধারণ মোড শক TPER19/25 সিরিজ

উচ্চ-নয়েজ পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে, TPER সিরিজ শিল্প-নেতৃত্বপূর্ণ EMI দমন সরবরাহ করে 39A রেট করা কারেন্ট এবং 1500V আইসোলেশন। ER19/ER25 প্ল্যানার কোর বৈশিষ্ট্যযুক্ত, এটি অতি-নিম্ন DCR (1.4mΩ পর্যন্ত) এবং নির্ভুল SRF নিয়ন্ত্রণ (0.95–2.0MHz) অর্জন করে। শিল্ডেড SMT নির্মাণ ক্রসস্টক কমিয়ে দেয়, যেখানে RoHS/EIA481 সম্মতি স্বয়ংক্রিয় অ্যাসেম্বলি প্রস্তুতকারক নিশ্চিত করে। বৈদ্যুতিক গাড়ির চার্জার এবং শিল্প ইনভার্টারগুলিতে EMC ফিল্টারগুলির সাথে সমন্বয়ের জন্য অপ্টিমাইজ করা হয়েছে।

বৈশিষ্ট্য

কোর প্ল্যাটফর্ম

• ER19: 24.9×21.6×16.9mm সর্বোচ্চ

• ER25: 30.5×27×18mm সর্বোচ্চ

বৈদ্যুতিক @25℃ (প্রতি ডকুমেন্ট)

পারফরম্যান্স

• অপারেটিং তাপমাত্রা: –40℃ থেকে +150℃ (TPER25)

• কারেন্ট রেটিং: 50℃ তাপমাত্রা বৃদ্ধির উপর ভিত্তি করে (মুক্ত বায়ু শীতলকরণ)

• টেপ/রিল: EIA481 অনুবর্তী

*রেট করা কারেন্ট = RMS কারেন্ট যা 50℃ তাপমাত্রা বৃদ্ধি ঘটায়

অ্যাপ্লিকেশন

বৈদ্যুতিক যানবাহন

• DC-DC কনভার্টার (ব্যাটারি সিস্টেমের জন্য 39A কারেন্ট সমর্থন)

• অন-বোর্ড চার্জার (CISPR 25 EMI ব্যান্ডের জন্য 1.42MHz SRF লক্ষ্য)

শিল্প শক্তি

• সৌর ইনভার্টার (1.2kV বাস সিস্টেমের জন্য 1500V আইসোলেশন)

• মোটর ড্রাইভ (1.4mΩ DCR পাওয়ার হ্রাস কম করে)

ডেটা/টেলিকম

• সার্ভার PSU (2.0MHz SRF সুইচ-মোড নয়েজ দমন করে)

• 5G পাওয়ার মডিউল (প্ল্যানার প্রোফাইল উচ্চ-ঘনত্বের PCBs-এর সাথে মানানসই)

ভোক্তা ইলেকট্রনিক্স

• USB-PD 3.1 অ্যাডাপ্টার (140W ডিজাইনের জন্য 1.42MHz পিক ইম্পিডেন্স)

• LED ড্রাইভার (বৈশ্বিক বাজারের জন্য RoHS-অনুযায়ী)

FAQ

প্রশ্ন: প্ল্যানার চোক কীভাবে টরয়েডাল কোরকে ছাড়িয়ে যায়?
উত্তর: 30% কম প্রোফাইল (18mm বনাম 25mm), 50% দ্রুত অ্যাসেম্বলি (SMT বনাম থ্রু-হোল), এবং আরও শক্ত SRF নিয়ন্ত্রণ (±5% বনাম ±20%)।

প্রশ্ন: এটি কি DC-DC সার্কিটের পাওয়ার ইন্ডাক্টর প্রতিস্থাপন করতে পারে?
উত্তর: না। EMI দমন করার জন্য ডিজাইন করা হয়েছে (শক্তি সঞ্চয় করার জন্য নয়)। সম্পূর্ণ EMC সম্মতির জন্য পাওয়ার ইন্ডাকটরের সাথে যুক্ত করুন।

প্রশ্ন: উচ্চ পরিবেষ্টিত তাপমাত্রায় কি তাপীয় ডি-রেটিং প্রয়োজন?
উত্তর: হ্যাঁ। সর্বোচ্চ কারেন্ট = রেট করা কারেন্ট × [(150 – পরিবেষ্টিত তাপমাত্রা)/50]। উদাহরণস্বরূপ: 39A @25℃ → 23.4A @120℃।

প্রশ্ন: কাস্টম ইম্পিডেন্স কার্ভ সমর্থিত?
উত্তর: হ্যাঁ। SRF টিউনিংয়ের জন্য যোগাযোগ করুন (যেমন, চিকিৎসা ডিভাইসের জন্য 1.0MHz±3%)।
