বাড়ি /পণ্য/সাধারণ মোড চোক/উচ্চ নির্ভুলতা রোগোভস্কি কয়েল 1A থেকে 500kA পরিসীমা এবং ± 0.2% রৈখিকতা সঠিক এসি বর্তমান পরিমাপের জন্য

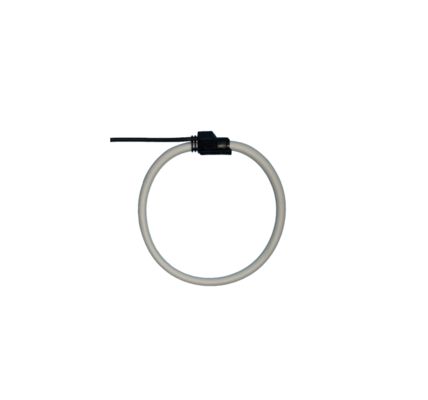

উচ্চ নির্ভুলতা রোগোভস্কি কয়েল 1A থেকে 500kA পরিসীমা এবং ± 0.2% রৈখিকতা সঠিক এসি বর্তমান পরিমাপের জন্য

লিনিয়ারিটি
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বর্তমান ব্যাপ্তি: 1 এ থেকে 500ka
নির্ভুলতা: <0.5% (ক্যালিব্রেটেড)
লিনিয়ারিটি: Reading 0.2% পড়ার
ব্যান্ডউইথ: 1Hz থেকে 100kHz (-3DB)
অপারেটিং তাপমাত্রা: -40 ° C থেকে +80 ° C
বিশেষভাবে তুলে ধরা:

১এ থেকে ৫০০kA পর্যন্ত রেঞ্জের রগোভস্কি কয়েল

,

<0.5% নির্ভুলতার রগোভস্কি কয়েল

,

±0.2% লিনিয়ারিটির রগোভস্কি কয়েল
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: এসআরসি ডেটাশিট ফ্লেক্স রোগোভস্কি কয়েল
নথি: SRC datasheet Flex Rogowski...l_.pdf
প্রদান
ডেলিভারি সময়: 2 ~ 8 উইকস
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
উন্নত এসি বর্তমান পরিমাপের জন্য উচ্চ সংবেদনশীলতা নমনীয় রোগোভস্কি কয়েল
আমাদের উচ্চ সংবেদনশীলতা নমনীয় রোগোভস্কি কয়েল (এসআরসি সিরিজ) আবিষ্কার করুন, 1A থেকে 500kA পর্যন্ত সুনির্দিষ্ট এসি বর্তমান পরিমাপের জন্য একটি উন্নত নমনীয় বর্তমান ট্রান্সডুসার,পাওয়ার মনিটরিং, হারমনিক্স বিশ্লেষণ এবং ডিসি রিপল পরিমাপের জন্য আদর্শ।
মূল বৈশিষ্ট্য ও উপকারিতা
  • উচ্চ নির্ভুলতা এবং বিস্তৃত গতিশীল পরিসীমাঃ± 0.2% এর চমৎকার রৈখিকতার সাথে 1A থেকে 100kA (সর্বোচ্চ 500kA পর্যন্ত) থেকে সঠিক এসি বর্তমান পরিমাপ অর্জন করুন। ক্যালিব্রেটেড সংস্করণটি <0.5% এর একটি উল্লেখযোগ্য নির্ভুলতা সরবরাহ করে।
  • অতি নমনীয় এবং অ-প্রবেশকারী:আমাদের নমনীয় বর্তমান ট্রান্সডুসারটি খুব সহজেই বড়, অস্বস্তিকর বা স্থির কন্ডাক্টর (বাস-বার, তার) এর চারপাশে আবৃত হয়।এর 12 মিমি পাতলা কয়েল বিভাগ এবং হালকা ওজন নকশা তারের ties সঙ্গে ইনস্টলেশন সহজ করে তোলে.
  • স্বভাবতই নিরাপদ ও শক্তিশালী:ঐতিহ্যগত সিটিগুলির বিপরীতে, একটি উন্মুক্ত-সার্কিট সেকেন্ডারি থেকে কোন বিপদ নেই। এটি ব্যাপক অতিরিক্ত প্রবাহ বা শর্ট সার্কিট সহ এমনকি স্যাচুরেট হয় না।CAT III 1000V / CAT IV 600V এর জন্য রেট করা এবং চাহিদাপূর্ণ পরিবেশে ডিজাইন করা.
  • ব্রডব্যান্ড পারফরম্যান্সঃ1Hz থেকে 100kHz (-3dB) পর্যন্ত বিস্তৃত ব্যান্ডউইথ সহ, এটি ব্যাটারি চার্জিং সিস্টেমের মতো অ্যাপ্লিকেশনগুলিতে হারমোনিক, ট্রানজিয়েন্ট এবং ডিসি রিপল পরিমাপের বিশ্লেষণের জন্য নিখুঁত।
  • ইন্টিগ্রেটেড স্কিলিং:একটি অভ্যন্তরীণ ঢাল বহিরাগত চৌম্বক ক্ষেত্র থেকে হস্তক্ষেপ প্রত্যাখ্যান করে স্থিতিশীল পরিমাপ নিশ্চিত করে, এমনকি কম প্রাথমিক স্রোতগুলিতেও নির্ভুলতা বাড়ায়।
  • প্লাগ-এন্ড-প্লে সামঞ্জস্যঃএই রোগোভস্কি কয়েল সরাসরি আমাদের DIN-RAIL এবং প্যানেল মিটারগুলির সাথে সংযোগ স্থাপন করা যেতে পারে একটি বহিরাগত রোগোভস্কি কয়েল ইন্টিগ্রেটর ছাড়াই, আপনার সিস্টেম সেটআপকে সহজ করে।
টেকনিক্যাল স্পেসিফিকেশন (এসআরসি সিরিজ)
প্যারামিটার এসআরসি-৫০ এসআরসি-১০০ SRC-150
কয়েল দৈর্ঘ্য ১৮০ মিমি ৩৮০ মিমি ৫৫৫ মিমি
উইন্ডোর আকার (বি ব্যাসার্ধ) ৫০ মিমি ১০০ মিমি ১৫০ মিমি
কয়েল প্রতিরোধ 255 Ω (±10%) 375 Ω (±10%) ৫৪০ ওএম (± ১০%)
আউটপুট অনুপাত (@50Hz) ক্যালিব্রেটেডঃ ৩৩৩ এমভি/কেএ
ক্যালিব্রেট নাঃ ৩৬০ এমভি/কেএ		 ক্যালিব্রেটেডঃ ৩৩৩ এমভি/কেএ
ক্যালিব্রেট নাঃ ৩৬০ এমভি/কেএ		 ক্যালিব্রেটেডঃ ৩৩৩ এমভি/কেএ
ক্যালিব্রেট নাঃ ৩৬০ এমভি/কেএ
নির্ভুলতা (@25°C) ক্যালিব্রেটেডঃ < ০.৫%
ক্যালিব্রেটেড নয়ঃ < ৫%		 ক্যালিব্রেটেডঃ < ০.৫%
ক্যালিব্রেটেড নয়ঃ < ৫%		 ক্যালিব্রেটেডঃ < ০.৫%
ক্যালিব্রেটেড নয়ঃ < ৫%
সর্বাধিক পরিমাপযোগ্য বর্তমান ৫০০ কেএ ৫০০ কেএ ৫০০ কেএ
ব্যান্ডউইথ ১ হার্জ - ১০০ কিলহার্জ (-৩ ডিবি) ১ হার্জ - ১০০ কিলহার্জ (-৩ ডিবি) ১ হার্জ - ১০০ কিলহার্জ (-৩ ডিবি)
ফেজ ত্রুটি ≤ ০.৫° ≤ ০.৫° ≤ ০.৫°
সীসা তারের দৈর্ঘ্য 2 মিটার (স্ট্যান্ডার্ড, 20 মিটার পর্যন্ত কাস্টমাইজযোগ্য) 2 মিটার (স্ট্যান্ডার্ড, 20 মিটার পর্যন্ত কাস্টমাইজযোগ্য) 2 মিটার (স্ট্যান্ডার্ড, 20 মিটার পর্যন্ত কাস্টমাইজযোগ্য)
অপারেটিং তাপমাত্রা -40°C থেকে +80°C -40°C থেকে +80°C -40°C থেকে +80°C
সাধারণ বিবরণ
  • রৈখিকতাঃ ±0.2% পড়ার

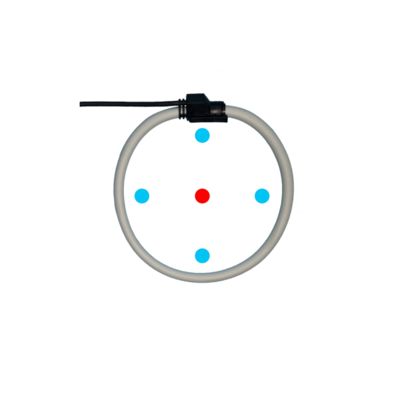

  • অবস্থান ত্রুটিঃ সর্বোচ্চ ± 1%
  • জিরো ড্রিফ্ট (ওএ-তে আউটপুট): ≤ ০.০৫ এমভি
  • নিরাপত্তা মানঃ সিই চিহ্নিত, EN 61010-1:2010 (LVD) এবং EN 61326-1:2013 (EMC) মেনে চলে
  • আইসোলেশন ভোল্টেজঃ কয়েলঃ 2000V; সিগন্যাল তারেরঃ 1000V
  • উপাদানঃ অগ্নি প্রতিরোধী থার্মোপ্লাস্টিক রাবার (UL 94 V-0)
সাধারণ অ্যাপ্লিকেশন
  • পাওয়ার কোয়ালিটি অ্যানালাইজার এবং এসি বর্তমান পরিমাপ ডিভাইস
  • শক্তি ব্যবস্থাপনা এবং শক্তি পর্যবেক্ষণ সিস্টেম
  • হারমোনিকস এবং ট্রানজিয়েন্টস বিশ্লেষণ
  • ব্যাটারি এবং ইউপিএস সিস্টেমে ডিসি রিপল পরিমাপ
  • ল্যাবরেটরি যন্ত্রপাতি এবং পোর্টেবল মিটার
  • মোটর ড্রাইভ এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) বর্তমান পর্যবেক্ষণ
কেন আমাদের বেছে নিন?
পেশাদার ইলেকট্রনিক উপাদান রপ্তানিকারক হিসাবে, আমরা পণ্যের গুণমান গ্যারান্টি, প্রযুক্তিগত সহায়তা প্রদান, এবং বিশ্বব্যাপী নির্ভরযোগ্য শিপিং নিশ্চিত।একটি প্রতিযোগিতামূলক উদ্ধৃতি এবং ডেটা শীট জন্য আজ আমাদের সাথে যোগাযোগ করুন.
