পণ্যের বিবরণ:
প্রদান:
|
| সরবরাহ ভোল্টেজ: | ± 12 ভি ~ 15V (± 5%) | রেটেড ইনপুট: | 100A, 125A, 200A |
|---|---|---|---|
| উৎপাদনের হার: | 100mA ± 0.5%, 125mA ± 0.5% | রৈখিকতা: | ≤ 0.2% ফাঃ ± |
| আইপি রেটিং: | IP65 | তত্ত্ব: | কারেন্ট সেন্সর |
| লক্ষণীয় করা: | হল এফেক্ট ভিত্তিক কারেন্ট সেন্সর,হল এফেক্ট কারেন্ট ট্রান্সডুসার |
||

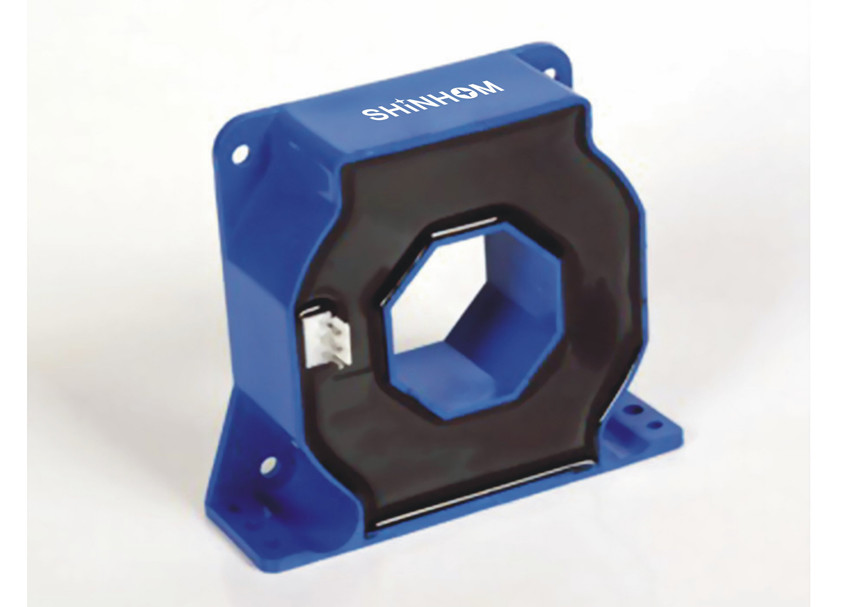

এইচ বিসি- ল্যাপ সিরিজের বর্তমান সেন্সর প্রাথমিক এবং মাধ্যমিক সার্কিটের মধ্যে গ্যালভ্যানিক বিচ্ছিন্নতা সহ এটি ডিসি, এসি বা পালস স্রোতের সঠিক বৈদ্যুতিন পরিমাপ সরবরাহ করে।
| 1. আইপিটি তীরের দিকে প্রবাহিত হলে ইতিবাচক হয়। |
| 2. প্রাথমিক কন্ডাক্টরের তাপমাত্রা 100 exceed এর বেশি হওয়া উচিত নয় ℃ |
| 3. গতিশীল পারফরম্যান্স একটি প্রাথমিক বারটি সম্পূর্ণভাবে পূর্ণ করে একটি বার দিয়ে পরীক্ষা করা হয়। |
| ৪. সর্বোত্তম চৌম্বকীয় ক্লাচ সম্পাদনের জন্য সেন্সরটির শীর্ষে প্রাথমিক গোল হয়। |
বৈদ্যুতিন ডেটা:
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| রেট করা বর্তমান (আইপিএন) | 100 | 125 | 200 | একজন |
| পরিসীমা পরিমাপ (আইপি) | 0 ~ ± 200 | 0 ~ ± 200 | 0 ~ ± 300 | একজন |
| রেটেড আউটপুট কারেন্ট (আইএসএন) | 100 ± 0.5% | 125 ± 0.5% | 100 ± 0.5% | mA বিদ্যুত |
| সরবরাহ ভোল্টেজ (± 5%) | ± 12 ~ ± 15 | ভী | ||
| সরবরাহ বর্তমান ক্ষতি | 16 (@ ± 15V) + + IS | mA বিদ্যুত | ||
| পরীক্ষা প্রতিরোধের | ± 12V @ ± IPNmax সহ | 14 (মিনিট) 52 (সর্বোচ্চ) | 0 (মিনিট) 26 (সর্বাধিক) | Ω |
| @ ± IPmax | 14 (মিনিট) 17 (সর্বোচ্চ) | 0 (মিনিট) 4 (সর্বোচ্চ) | Ω | |
| ± 15V @ ± আইপিএনম্যাক্স সহ | 40 (মিনিট) 72 (সর্বোচ্চ) | 0 (মিনিট) 56 (সর্বোচ্চ) | Ω | |
| @ ± আইপিম্যাক্স @ ± 300Amax | 40 (মিনিট) 40 (সর্বোচ্চ) | 0 (মিনিট) 8 (সর্বোচ্চ) | Ω | |
| অনুপাত ঘুরিয়ে দেয় | 1: 1000 | 1: 1000 | 1: 2000 | |
| সেকেন্ড প্রতিরোধের | 33 | 33 | 76 | Ω |
| অফসেট কারেন্ট | ≤ 0.2 ± | mA বিদ্যুত | ||
| বর্তমান ড্রিফট অফসেট করুন | ≤ 0.5 ± | mA বিদ্যুত | ||
| প্রতিক্রিয়া সময় | <1 | μs | ||
| রৈখিকতা | ≤ 0.2 ± | % ফাঃ | ||
| নিরোধক ভোল্টেজ | 50 (60) Hz হয়, 1min, 3 | কেভি | ||
| দ্বি / DT | > 100 | এ / μs | ||
| ব্যান্ডউইথ (-3dB) | ডিসি ... 100 | KHz | ||
| অপারেটিং তাপমাত্রা | -40 ~ + + 85 | ℃ | ||
| সংগ্রহস্থল তাপমাত্রা | -40 ~ + + 105 | ℃ | ||
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
