পণ্যের বিবরণ:
প্রদান:
|
বর্তমান পরিসীমা: | 0 ~ 2000A | আউটপুট: | 0-5A বা 0-10Vac |
---|---|---|---|
শ্রেণী: | 0.5 | ভেতরের জানালা: | ≥50.0 মিমি |
পরীক্ষা পরিসীমা: | 1 ~ 130% | স্বনির্ধারিত: | হ্যাঁ |
লক্ষণীয় করা: | সিটি স্প্লিট কোর বর্তমান ট্রান্সফরমার,স্প্লিট কোর বর্তমান ট্রান্সফরমার 10Vac,ইপক্সি পটিং সিটি কারেন্ট ট্রান্সফরমার |

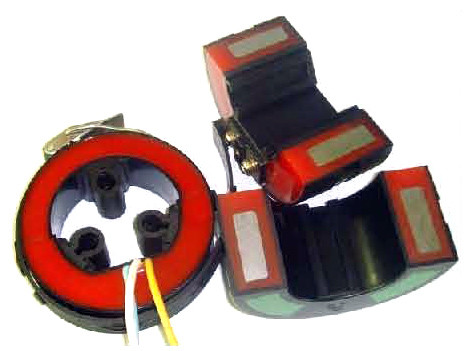

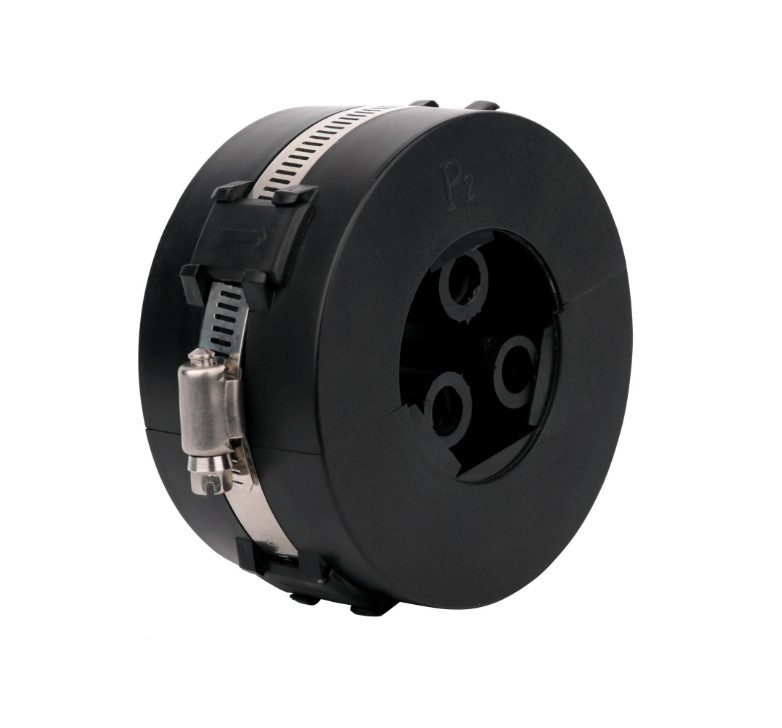

SCTK667C সিরিজ হাই ভোল্টেজ হাই ফ্রিকোয়েন্সি স্প্লিট কোর কারেন্ট সিটি সেন্সর
SCTK667C সিরিজ বিভক্ত কোর বর্তমান ট্রান্সফরমার বর্তমান পরিমাপ এবং 10KV এবং 35KV এসি পাওয়ার সিস্টেমে বৈদ্যুতিক সরঞ্জামগুলির মাইক্রো কম্পিউটার সুরক্ষার জন্য উপযুক্ত।এটি ব্যাপকভাবে কমপ্যাক্ট সম্পূর্ণরূপে ইনসুলেটেড রিং নেটওয়ার্ক সুইচগিয়ার যেমন ABB-SafeRing/SafePlus ... এবং কেবল বিতরণ বাক্সে ব্যবহৃত হয়।ট্রান্সফরমারটি সরাসরি ইনলেট এবং আউটলেট ক্যাবলে ইনস্টল করা যায়।স্লাইস আমদানি করা সিলিকন উপাদান।অর্ধবৃত্তাকার রিং কোর এবং সেকেন্ডারি উইন্ডিং ইনসুলেটেড রজন দ্বারা ভ্যাকুয়াম েলে দেওয়া হয়।
বৈশিষ্ট্য:
বৈদ্যুতিক পরামিতি
ফ্রিকোয়েন্সি | 50-500Hz |
রেট ইনপুট | 5A-1200A |
দুরত্ব পরিমাপ করা | 1%ইন -130%ইন |
উৎপাদনের হার | 0-5A বা 0-10VAC |
অনুপাত | ± 0.2 |
ফেজ কোণ | ± 10 মিনিট |
অস্তরক শক্তি | 5KV/1mA/1min |
অন্তরণ প্রতিরোধ | DC500V/100MΩmin |
যান্ত্রিক পরামিতি
কেস | পিসি /UL94-V0 |
ববিন | পিবিটি |
মূল | সিলিকন স্টিল |
অভ্যন্তরীণ গঠন | ইপক্সি |
নির্মাণ | টাই |
অপারেটিং টেম্প | -25 ℃ ~ + 75 |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (twinsted তারের) 1.0 মি |
টাইপ সিলেকশন
পি/এন |
রেট ইনপুট (ক) |
আউটপুট (A) | সঠিকতা | একটি (মিমি) | |
SCTK667C-6432 |
0-1200 এ |
1 এ/5 এ |
0.2,0.5,1.0 |
64 |
|
SCTK667C-5052 |
0-1000A |
1 এ/5 এ |
0.2,0.5,1.0 |
50 |
|
SCTK667C-50105 |
0-1000A |
1 এ/5 এ |
0.2,0.5,1.0 |
50 |
|
SCTK667C-9632 |
0-2000A |
1 এ/5 এ |
0.2,0.5,1.0 |
96 |
|
SCTK667C-5550 |
0-1000A |
1 এ/5 এ |
0.2,0.5,1.0 |
55 |
দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যায়
