পণ্যের বিবরণ:
প্রদান:
|
পালা: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 | ইনপুট: | 0A-3000A |
---|---|---|---|
ফ্রিকোয়েন্সি: | 50-400KHz | আউটপুট: | 0-10V (এসি) বা 0-5 এ |
শ্রেণী: | 0.1, 0.2, 0.5 | স্বনির্ধারিত: | হ্যাঁ |
লক্ষণীয় করা: | স্প্লিট কোর সিটি,স্প্লিট কোর টাইপ কারেন্ট ট্রান্সফর্মার |

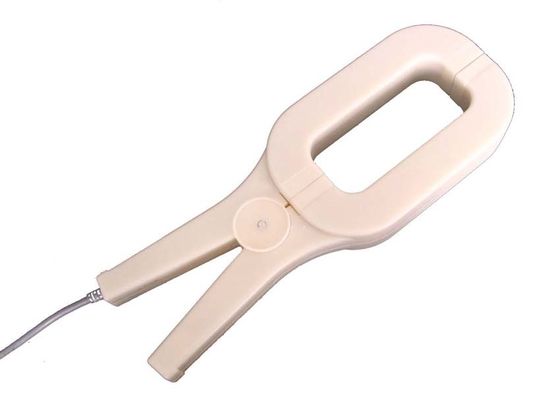

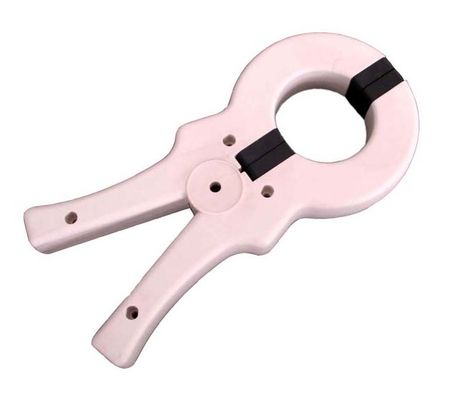

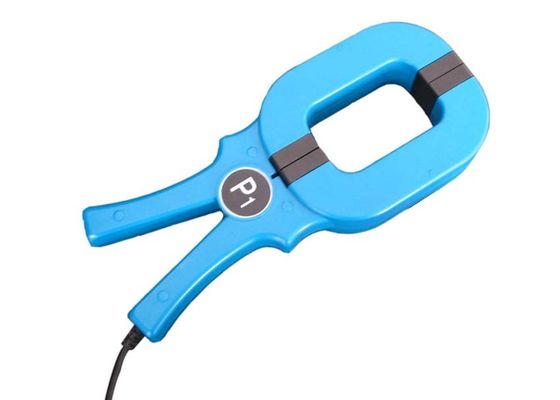

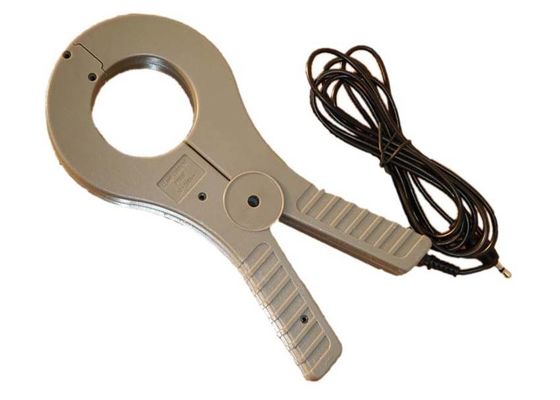

এসসিটি কে 691/2 সিরিজ ক্ল্যাম্প অন স্প্লিট কোর কারেন্ট ট্রান্সফর্মার সাথে বর্তমান রেঞ্জ 100 এমএ থেকে 3000 এ সিঙ্গল-ফেজ বর্তমান টেস্ট
বৈশিষ্ট্য:
বৈদ্যুতিক স্পেসিফিকেশন:
বৈদ্যুতিক পরামিতি
ফ্রিকোয়েন্সি | 50-400KHz |
রেটেড ইনপুট | 5-3000A |
দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
উৎপাদনের হার | 0-10V (এসি) বা 0-5 এ |
অনুপাত | ≤ ± 0.1% |
ফেজ কোণ | ± 10 মিনিট |
অস্তরক শক্তি | 3.0KV / 1mA / 1min |
অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
কেস | ABS / UL94-V0 |
ঢেরা | PBT |
মূল | সিলিকন ইস্পাত / পারমলয় |
অভ্যন্তরীণ গঠন | স্ক্রু |
নির্মাণ | স্ক্রু |
অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | 1015 / 22AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
নির্বাচন টাইপ করুন
পি / এন |
রেটেড ইনপুট (ক) |
সঠিকতা |
আয়তন (মিমি) (আইডি-LWH) |
SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
