পণ্যের বিবরণ:
প্রদান:
|
| ইনপুট: | 0A-1000A | আউটপুট: | 0.333VAC বা 0-5A |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 10% ইন-130% ইন | সঠিকতা: | 0.2,0.5,1.0 |
| মূল উপাদান: | Permalloy | ব্যাক্তিগত: | "হ্যাঁ" |
| লক্ষণীয় করা: | স্প্লিট কোর সিটি,স্প্লিট কোর টাইপ কারেন্ট ট্রান্সফর্মার |
||

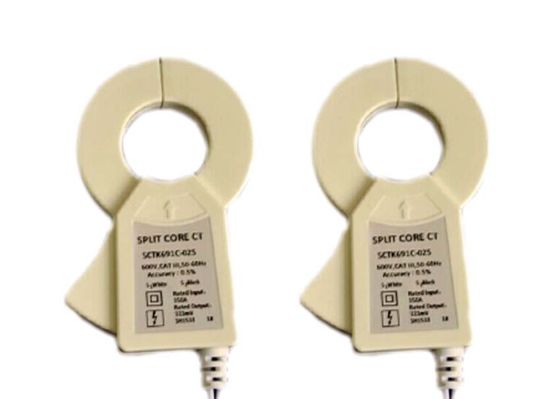

এসসিটিকে 69 1১ সি সিরিজ স্প্লিট কোর বর্তমান ট্রান্সফর্মার সাথে বর্তমান রেঞ্জ 0 এমএ থেকে 1000 এ একক-ফেজ বর্তমান পরীক্ষা
এসসিটিকে 69 1১ সি সিরিজটি বর্তমান ট্রান্সফরমারগুলিতে ক্ল্যাম্প-অন, সিটি বিদ্যমান প্যানেলগুলিতে যেমন কন্ট্রোল সেন্টার বা লোড সেন্টারগুলিতে ওয়াটেজ পরিমাপ বা নিরীক্ষণের জন্য স্থাপন করা যেতে পারে easier সহজ সিটি ইনস্টলেশনের জন্য বিদ্যমান কেবলগুলি সরানো ছাড়াই এই সিটি মাউন্ট করা যায় easier
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-2.5KHz |
| রেটেড ইনপুট | 0.5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-5A |
| অনুপাত | ± ± 0.2% |
| ফেজ কোণ | ± 10 মিনিট |
| অস্তরক শক্তি | 5.0KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| অভ্যন্তরীণ গঠন | epoxy |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | টার্মিনাল বা UL1015 22AWG ওয়্যার 1.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | |||||
| একজন | বি | সি | ডি | ই | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63,0 | 25.0 | 20.0 | 10.0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71,0 | 20.0 | 15.0 | 16.0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87,0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117,0 | 27.0 | 22.0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27.0 | 22.0 | 50.0 | 100.0 | |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
